Класс Graphics

Основным классом для «рисования» в языке C# является класс Graphics. Он предназначен для вывода графической информации в клиентскую часть формы приложения. Для того чтобы приложение могло что-нибудь нарисовать в окне, оно должно получить или создать для этого окна объект класса Graphics. Далее, пользуясь свойствами и методами этого объекта, приложение может рисовать в окне различные фигуры или текстовые строки.

Прежде чем создавать в приложении объект класса Graphics необходимо определиться с обработчиком события по «рисованию». В системе Windows за перемещением и изменением размера окон «следит» специальное сообщение WM_PAINT, которое при необходимости извещает приложения, о том, что им следует перерисовать содержимое окна. Любые действия с окном – перемещение его по рабочему столу экрана монитора, изменение его размеров и т.д. сопровождается требованием системы Windows «перерисовать» окно. В приложении обработчик события WM_PAINT, получив такое сообщение, должен выполнить перерисовку всего окна или его части, в зависимости от дополнительных данных, полученных вместе с сообщением WM_PAINT. Для создания заготовки обработчика сообщения WM_PAINT формы необходимо в окне свойств окна формы дважды кликнуть мышкой на пункт PAINT (смотри рисунок 3.1).

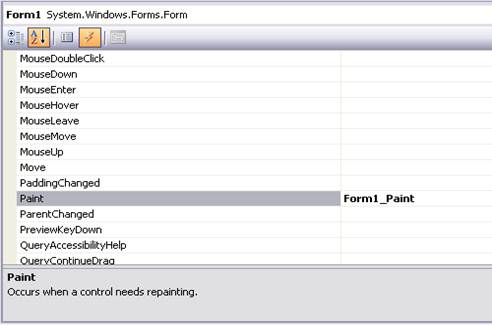

Рисунок 3.1 – Создание обработчика WM_PAINT

В результате будет создан обработчик события WM_PAINT (точнее Form1_Paint – как это видно на рисунке 3.1). Этот обработчик будет получать управление всякий раз, когда по тем или иным причинам возникнет необходимость в перерисовке содержимого окна нашего приложения.

Вот в каком виде будет создан обработчик события Paint:

private void Form1_Paint(object sender, PaintEventArgs e)

{

}

Обработчику Form1_Paint передаются два параметра.

Через первый параметр передается ссылка на объект, вызвавший событие. В нашем случае это будет ссылка на форму Form1 (где рисовать).

Что же касается второго параметра, то через него передается ссылка на объект класса PaintEventArgs. Этот объект имеет свойство ClipRectangle, доступное только для чтения. Через свойство ClipRectangle передаются границы области, которую должен перерисовать обработчик события Paint. Эти границы передаются в виде объекта класса Rectangle. Свойства этого класса Left, Right, Width и Height, наряду с другими свойствами, позволяют определить расположение и размеры области. По умолчанию обработчик события Paint игнорирует свойство ClipRectangle, перерисовывая содержимое окна полностью. Например,

private void Form1_Paint(object sender, PaintEventArgs e)

{ Pen myPen = new Pen(Color.Red, 2);

Graphics g = e.Graphics;

g.DrawEllipse(myPen, 100, 100, 100, 100);

}

В данном примере создается «перо» для рисования красным цветом и толщиной 2 пикселя – объект myPen. Создается объект g типа Graphics для перерисовываемой области (по умолчанию вся форма). Обратите внимание нет new. Далее для объекта g запускается метод рисования эллипса.

Особенность объекта g типа Graphics заключается в том, что фактически объект это указатель на контекст устройства монитора (специальные программы системы Windows, связывающие приложение с драйвером видеокарты компьютера). С помощью контекстов устройств система Windows обеспечивает совместимость приложений и драйверов устройств компьютера, например, независимо от типа видеокарты код нашего приложения останется неизменным, а все проблемы управления видеокартой решает контекст устройства монитора.

Работа нашей программы приведена на рисунке 3.2

Рисунок 3.2 – Отображение эллипса

Как и большинство классов C# класс Graphics имеет свойства и методы. Рассмотрим некоторые из них.

Clear() – этот метод заполняет объект Graphics выбранным пользователем цветом, удаляя его предыдущее содержимое.

Существует большая группа методов для «рисования» некоторых геометрических фигур: DrawArc(), DrawBezler(), DrawBeziers(), DrawCurve(), DrawEllipse(), DrawIcon(), DrawLine(), DrawLines(), DrawPie(), DrawPath(), DrawRectange(), DrawRectangles(), DrawString().

Для «заполнения» внутренних областей геометрических фигур используются методы, перед которыми находится слово Fill, например, FillPie(), FillEllipse() или FillRectangle().

Работу некоторых методов можно изучить в книге «Визуальное проектирование приложений C#» авторов А.В. Фролов, Г.В. Фролов [3] (глава 10). Необходимо отметить, что получение объекта типа Graphics, для перерисовываемых областей возможно не только с помощью объекта класса PaintEventArgs обработчика событий Form1_Paint. Можно использовать метод CreateGraphics, описанного в классах формы и элемента управления, например,

Graphics g = this.CreateGraphics(); или

Graphics g = Graphics.FromHwnd(this.Handle);

Можно создать графический объект с помощью объекта-потомка Image. Этот способ используется для изменения существующего изображения, например,

Bitmap bm = new Bitmap("d:\\picture.bmp");

Graphics g = Graphics. FromImage(bm);
