Постоянные нагрузки на перекрытие были определены в первой части курсового проекта. В сорных железобетонных плитах для определения их собственного веса необходимо умножить объемный вес материала на приведенную толщину плиты (в зависимости от типа плиты: для многопустотной плиты толщиной 220 мм – приведенная толщина составит 120 мм, для ребристой плиты толщиной 300 мм – 105 мм). Временную нагрузку принять из задания для междуэтажного перекрытия.
Таблица 1. Сбор нагрузок на плиту
№ п/п | Вид нагрузки | Норматив-ная, кН/м2 | γf, коэф. надёжн. по нагр. | Расчёт-ная, кН/м2 |
I | Постоянные нагрузки, g: | |||
Керамическая плитка δ = ()м, ρ= ()кН/м3 | () | 1,2 | () | |
Цементно-песчаная стяжка δ = ()м, ρ= ()кН/м3 | () | 1,3 | () | |
Ж/б плита ρ=()кН/м3 | () | 1,1 | () | |
Итого: | () | () | ||
II | Временная нагрузка, v | () | 1,2 | () |
III | Полная нагрузка, q | () | () |
Назначение конструктивных размеров ригеля (кратно 5 см):
Погонные нагрузки.
Постоянная погонная нагрузка:
g - итоговая расчётная постоянная нагрузка из таблицы;
В = l2 - ширина грузовой площади;
- коэффициент, учитывающий класс ответственности здания [4].
Округляем в большую сторону до 2-х знаков.
Погонная временная нагрузка:
v – расчётная временная нагрузка из таблицы.
Ригель многопролетного перекрытия представляет собой элемент рамной конструкции. При свободном опирании концов ригеля на наружные стены и равных (или отличающихся не более чем на 20%) пролетах его можно рассчитывать как неразрезную балку. При этом возможен учет образования пластических шарниров, приводящих к перераспределению и выравниванию изгибающих моментов.
Расчитываем усилия в ригеле как в трехпролетной неразрезной балке на 3 опорах.

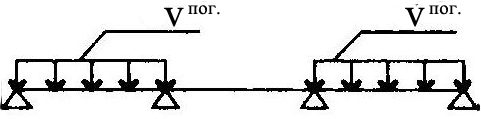

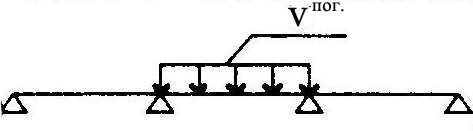

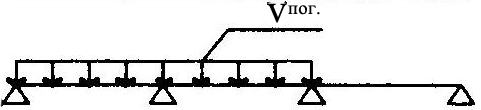

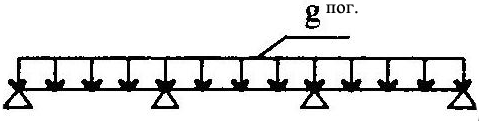

Таблица 2. Расчет усилий в ригеле от действия внешних нагрузок
№ п/п | Схема нагрузки | ||||||
0,08 | 0,025 | -0,1 | 0,4 | -0,6 | 0,5 | ||
0,101 | -0,05 | -0,05 | 0,45 | -0,55 | |||
-0,025 | 0,075 | -0,05 | -0,05 | -0,05 | 0,5 | ||
–(считать не надо) | – | -0,117 | 0,383 | -0,617 | 0,583 | ||
Варианты наиболее невыгодного загружения | 1+2 | 1+3 | 1+4 | 1+2 | 1+4 | 1+4 |
Для определения момента в любом сечении, нам необходимо умножить величину нагрузки на соответствующий коэффициент из таблицы и на квадрат пролёта.
Для определения поперечной перерезывающей силы, необходимо умножить величину нагрузки на соответствующий коэффициент и на длину пролёта.
Нагрузки посчитаны отдельно постоянные и временные. В последней строке приведены варианты наиболее невыгодных загружений для каждого сечения.
