Организация процесса конструирования РЭС

В создании РЭС участвуют различные организации: заказчик, исполнитель, субподрядчик.

Заказчик формирует технические требования (ТТ) и производит приемку изделий.

Исполнитель на основании ТТ разрабатывает техническое задание и исполняет работу.

Субподрядчик – решает для исполнителя частные вопросы.

Основой для разработки изделия и последующей поставки его в производство является техническое задание (ТЗ). Разработку РЭС проводят обычно в две стадии: проектную и рабочую. Если прибор сложный и не имеет аналогов, проектная часть включает в себя два этапа: НИР – научно-исследовательские работы и ОКР – опытно – конструкторские работы.

Основные этапы НИР:

- патентный поиск;

- изготовление макетов;

- теоретические и экспериментальные исследования;

- обработка результатов;

- приемка НИР.

Как правило, по результату НИР корректируются или составляется заново ТЗ на ОКР.

Этапы ОКР:

- техническое предложение;

- эскизный проект;

- технический проект;

- разработка технической документации.

Содержание основных стадий оговорены в ГОСТ 2.118-93; ГОСТ 2.119-93 и ГОСТ 2.120-93.

Техническое предложение – обосновывается принципиальная возможность создания РЭС по ТЗ.

Эскизный проект – разработка конструкторских документов по проработанным конструкторско-технологическим решениям; разработка структурной схемы, электрической и кинематической схемы.

Технический проект – разработка конструкторской документации, содержащей окончательное техническое решение. Технический проект является завершающей стадией проектирования и является основой для рабочего проектирования.

Рабочее проектирование состоит из трех этапов:

- стадия опытного образца;

- стадия установочной серии;

- стадия серийного производства.

На стадии опытного образца разрабатывается вся документация для изготовления образца на опытном производстве предприятия разработчика. После проведения заводских испытаний корректируется документация и ей присваивается литера «01». На стадии установочной серии изготавливают серию изделий на предприятии, предназначенном для серийного производства. После этой стадии и проведения необходимой коррекции документации присваивается литера «А». Далее – серийное производство.

Виды конструкторской документации и ее комплектность.

КД подразделяется на проектные и рабочие; на графические и текстовые.

В состав рабочей документации входят следующие виды КД, которым присвоены шифры:

- чертежи деталей (шифра нет);

- сборочный чертеж (СБ);

- габаритный чертеж (ГЧ);

- монтажный чертеж (МЧ);

- схемы (шифр зависит от вида и типа схемы):

1) Э1 – электрическая структурная;

2) Э2 – электрическая функциональная;

3) Э3 – электрическая принципиальная;

4) Э4 – электрическая соединительная и т.д.

- спецификация (шифра нет);

- ведомость спецификации (ВС);

- технические условия (ВП);

- эксплуатационные документы;

- ремонтные условия.

Из перечисленных обязательными являются чертежи деталей, сборочные чертежи.

Различают три варианта комплектности КД на изделие:

- основной КД;

- основной комплект КД;

- полный комплект КД.

Для деталей основным конструкторским документом являются чертежи детали. Для сборочной единицы – спецификация.

В основной комплект входят документы, составленные на изделие в целом.

Полный комплект содержит кроме основного комплекта основные комплекты на все его составные части.

Схемы как конструкторские документы.

Схемой называется графическая КД, содержащая условные изображения частей изделия и связей между ними. Схемы обозначаются шифром из двух знаков: буквы и цифры.

Виды схемы Обозначение Типы схемы Обозначение
электрическая Э структурная
гидравлическая Г функциональная
пневмоническая П принципиальная
кинематическая К соединительная
оптическая О электрического подключения
комбинированная С электрическая общая
    электрическая расположенная

Наименование КД в зависимости от способов выполнения.

- оригинал (белок) – на любом материале, для изготовления подмеников;

- подменик – на любом материале, позволяющим многократно воспроизводить копии (в электроном виде, калька);

- дубликаты – копии подмеников для снятия копий;

- копии – для непосредственного использования во всех видах работ.

Обозначение документов

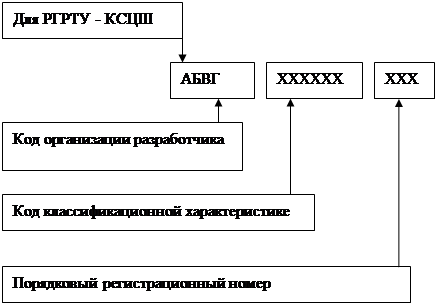

Структура обозначения КД по классификатору ЕСКД устанавливает ГОСТ 2.201-80

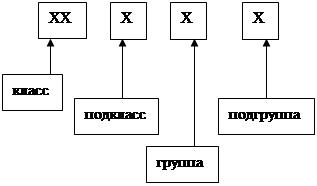

Отметим, что все детали в классификаторе собраны в классы 71…76.

Техническая документация

Это маршрутные карты и листы с указанием оборудования, часто и режимов обработки конкретного вида изделий. В этом виде документов описывают все, что требуется для изготовления продукции на конкретном предприятии.
