Сборка печатных узлов

Сборка ПП с электрорадиоэлементами и ИС является первым этапом монтажа узла. В зависимости от конструкции вывода различают три вида сборки:

1) сборка ЭРЭ со штырьевыми выводами (вывод вставляется в отверстие ПП);

2) сборка компонентов с планарными выводами, когда они накладываются на контактные площадки ПП;

3) поверхностный монтаж элементов.

Виды монтажа микросхем и ЭРЭ:

Основные технологические операции сборки печатных узлов:

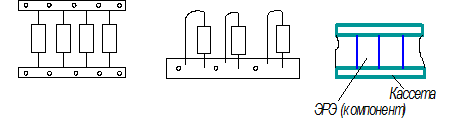

а) установка компонентов в кассеты и ленты – носители:

б) непосредственная подача компонентов в зону монтажа из вибробункера:

в) формовка вывода:

д) фиксация элементов на ПП:

е) пайка элементов на ПП: в серийном производстве – пайка погружением, когда ПП с элементами погружается в расплавленный припой или пайка волной припоя:

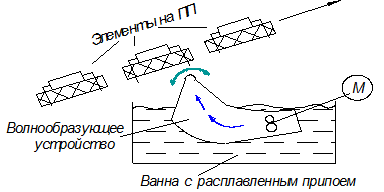

схема установки пайкой волной припоя:

ж) для ПМИ с припойной пастой:

1) нанесение припойной пасты с образованием контактных площадок:

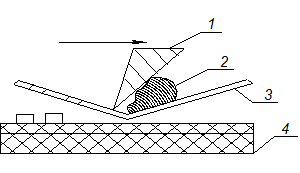

1 – ракель;

2 – припойная паста;

3 – сетчатый трафарет;

4 – диэлектрическое основание ПП.

2) монтаж ПМИ на контактные площадки:

3) оплавление припойной пасты инфракрасным или ультрафиолетовым излучением:
