Гашение дуги в контакторах переменного тока

В контакторах переменного тока основным способом гашения дуги является приме

нение дугогасительных камер с деионной решеткой (рис. 9.41). Корпус камеры изготов

лен из дугостойкого материала – асбестоцемента, керамики и др. (на рис. 9.41 корпус не показан).

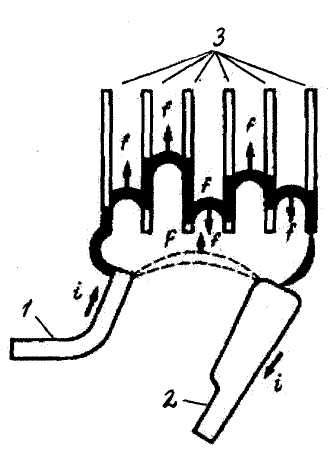

Рис. 9.41. Гашение дуги в камере с деионной решеткой: 1 – подвижный контакт, 2 – неподвижный контакт; 3 – стальные пластины (решетка), f – электродинамиче-

ские силы

Такая камера так же, как камера контактора постоянного тока, имеет узкую щель, в верхней части которой устанавливаются омедненные стальные пластины 3, не касающие

ся одна другой. Эти пластины как бы образуют решетку, отсюда название – деионная ре-

шетка. Расстояние между пластинами – не менее 2 мм.

Принцип действия такой камеры состоит в следующем.

Выдуваемая внутрь камеры дуга попадает на изолированные стальные пластины и разбивается на ряд коротких дуг. Каждая из них после этого движется самостоятельно – одна быстрее, другая медленнее. При этом образуются П-образные контуры, в которых электродинамические силы f cтремятся сместить опережающие дуги вверх, а отстающие – вниз. Дуга растягивается, что увеличивает поверхность теплоотдачи, а значит, охлаждает дугу.

Кроме объясненного электродинамического эффекта, в металлической решетке про

исходит электрофизический процесс - деионизация пламени дуги.
