Через катушки контакторов переменного тока протекает переменный синусоидаль-
ный ток. Это означает, что в моменты времени, когда ток в катушке проходит через нуле-
вые значения, якорь контактора под действием отключающей пружины и собственного веса стремится отпасть.
Однако из-за механической инерции якорь не успевает полностью отпасть от сер-
дечника и при восстановлении тока в катушке вновь притягивается к нему. В результате якорь непрерывно вибрирует и гудит. При вибрации ослабевает контактное нажатие, а также увеличивается ток в катушке. В результате возможно сваривание контактов, а срок службы катушки резко сокращается.
Для устранения описанного явления на крайние стрежни Ш-образного сердечника
устанавливают короткозамкнутые медные или латунные витки. Эти витки обычно охваты
вают 2/3 или половину (рис. 9.39) сечения стержня.

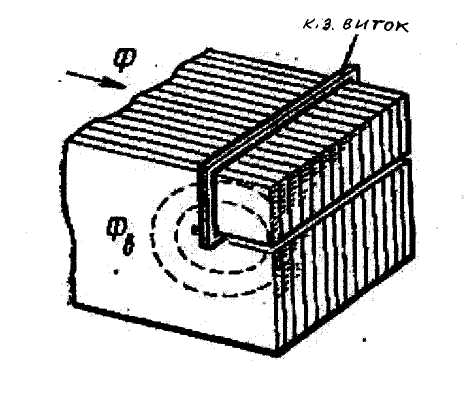

Рис. 9.39. Короткозамкнутый виток: Ф – магнитный поток катушки; Фв – магнитный поток короткозамкнутого витка.
