Операционный размер – это размер, выдержанный при выполнении операции.
Допуски на операционные размеры принято назначать в “тело” детали.
В связи с тем, что к каждой их двух смежных операций обработка поверхности операционный размер в предшествующей задают в пределах его допуска.

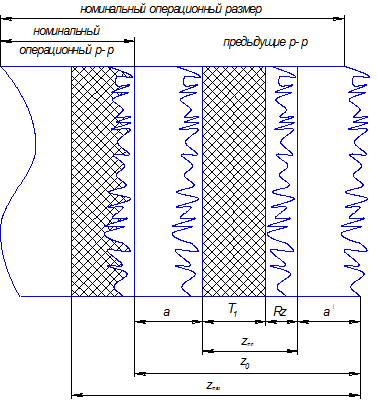

Различают припуски: номинальный, максимальный, минимальный.
Номинальный припуск_ разность двух номинальный размеров, т.е. размера с которым деталь поступила на операцию и размера, который нужно выдержать на данной операции.
Rz| - шероховатость поверхности
T1 – глубина дефектного слоя
а/ - припуск на операционный размер
а – окончательный допуск последующей операции.
При использовании нормативов следует учитывать следующие факторы:
1. Допуски координат системы вращения предыдущих операций.
2. Возможная неточность положения детали на станке в данной операции.
3. Возможность искажения формы детали перед данной операцией.
Ось бывшей поверхности полученной на предшествующей операции не совпадает с осью новой операции, образующей в данной операции несовпадение осей на величину x.
|
|
Требуется увеличения припуска на величину Dx.
Таким образом, необходимый припуск на обработку поверхности вращения находится в зависимости от допусков на координату оси этой поверхности в предшествующей операции.
Несовпадение осей новой и бывшей операции может оказаться недостаточным.

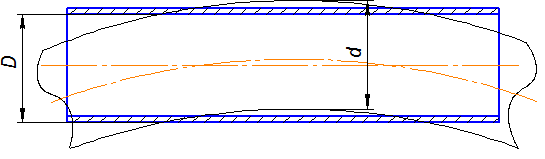

Искажение формы деталей длинных волокон.
Чем сложнее конфигурация детали, тем она более подвержена деформации как в процессе механообработки так и в других операциях, особенно при термообработке, так называемые термические деформации, а также механические деформации нежестких конструкций (тонкостенные цилиндры и длинные валы), а также если механической операции предшествовали сварочные работы.
