Электроды для регистрации не имеют принципиальных отличий от раздражающих. Их конструкция, форма, параметры зависят от задач исследования и приводятся в описаниях соответствующих приборов для регистрации электрических процессов (электромиографов, электроэнцефа- лографов, электрокардиографов и др).
Для регистрации неэлектрических величин используют специальные измерительные преобразователи-датчики. Датчиком называется устройство, преобразующее измеряемую или контролируемую величину в сигнал, удобный для передачи, дальнейшего преобразования или регистрации.
Датчики предназначены в классическом варианте для регистрации механических перемещений (сокращения скелетной или сердечной мышцы, пульсации крови в сосуде, движений грудной клетки, конечности и.т.д.). Основным датчиком в этих приборах является механический рычаг, соединенный с исследуемым объектом непостредственно (миограф, рычажок Энгельмана) или опосредованно через пневмокамеру (капсула Марея) или ртутный манометр (прямая запись артериального давления). Рычаг датчиков
этого типа снабжен пишущим устройством и осуществляет запись на
барабане кимографа (рис.1).

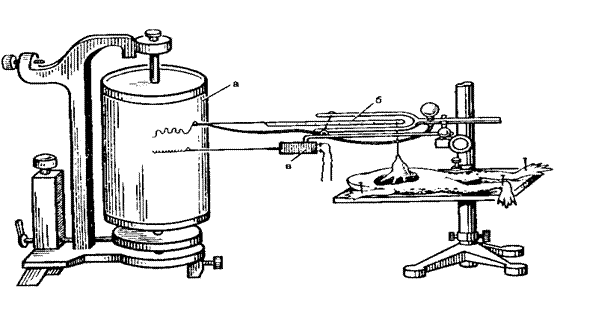

Рис. 1. Установка для графической регистрации сокращений сердца лягушки.
а — кимограф; 6 — рычажок Энгельмана
в — электромагнитный отметчик времени
