Решение. Время нагрева тонкого тела определяем по формуле

Время нагрева тонкого тела определяем по формуле:

τ= (S·ρ·ср/К·α)·ln (tn-tначм)/ (tn-tконм)

Характерный размер тела при двухстороннем нагреве равен:

S=μ·δ=0,5·0,002=0,001м

Плотность стали равна ρ=7850кг/м3

Удельную теплоемкость определяем по приложению таблица А4 при t=4000С:

ср= 0,540кДж/кг·К=540Дж/кг·К

τ= (0,001·7850·540/1·296,5)·ln (800-20)/ (800-718)=32,204с=0,54мин

[τ]= [м·кг·Дж·м2К/мкг·К·Вт]=[Дж /Вт] = [Дж с/Дж]= [с]

Ответ: τ=0,54мин

Таблица 17 – Варианты заданий

№ варианта α, Вт/м3·К Сталь № варианта α, Вт/м3·К Сталь
    Низколеги-рованная     Углеро-дистая



        Хромистая

    Трансформаторная


        Хромоникеле-вая






ПЗ № 10 Расчет времени нагрева массивного тела при постоянной температуре

Задача

Определить время нагрева сляба размером 1800х240х4000мм3 из высокоуглеродистой стали при двухстороннем нагреве. Металл нагревается от 200С до 5000С в печи с температурой 10000С и коэффициентом теплоотдачи α=50Вт/м3·К.

Решение

Определяем безразмерный температурный критерий Θ:

Θ= (tn-tконм)/ (tn-tначм)

Θ= (1000-500)/ (1000-20)=0,51

Определяем критерий Био Bi:

Bi= α S/λ,

Где S=μ·δ=0,5·0,240=0,12м при двухстороннем нагреве

λ =40,9Вт/м·К по приложению таблица А4.

Bi= 50 0,12/40,9=0,15

Определяем критерий Фурье Fo для поверхности и центра сляба по рисунку А21,А2 приложения.

Foпов.=4,2

Foцентр.=4,8

Отсюда τ=Fo·S2/а,

где а =9,44·10-6 м2

τпов=4,2·0,122/9,44·10-6=3,434·103=1,78ч

τцентр=4,8·0,122/9,44·10-6=6,127·103=2,04ч

[τ]=[м2·с/ м2]=[с]

Ответ: τпов=1,78ч

τцентр=2,04ч

Таблица 18 – Варианты заданий

№ варианта Сталь
1,11,21 Малоуглеродистая
2,12,22 Среднеуглеродистая
3,13,23 Хромованадиевая
4,14,24 Хромистая
5,15,25 Марганцовистая
6,16,26 Хромокремнистая
7,17,27 Кремнемарганцовистая
8,18,28 Хромомолибденовая
9,19,29 Трансформаторная
10,20,30 Хромоникелевая

Приложения

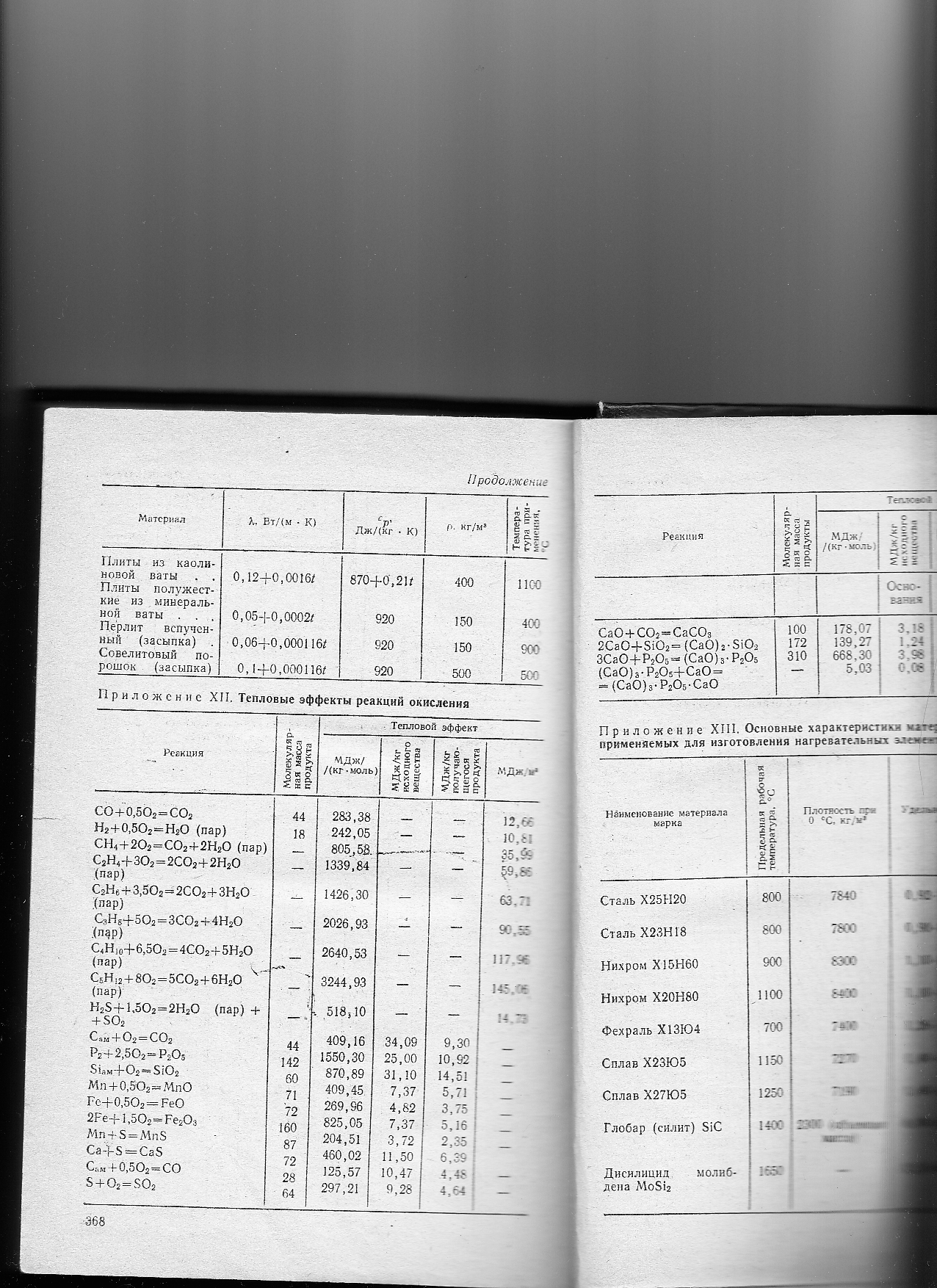

Таблица А1 – Тепловые эффекты реакций окисления


Таблица А2 – Энтальпия кДж/ воздуха и газов при различных температурах и постоянном давление 101,3 кПа

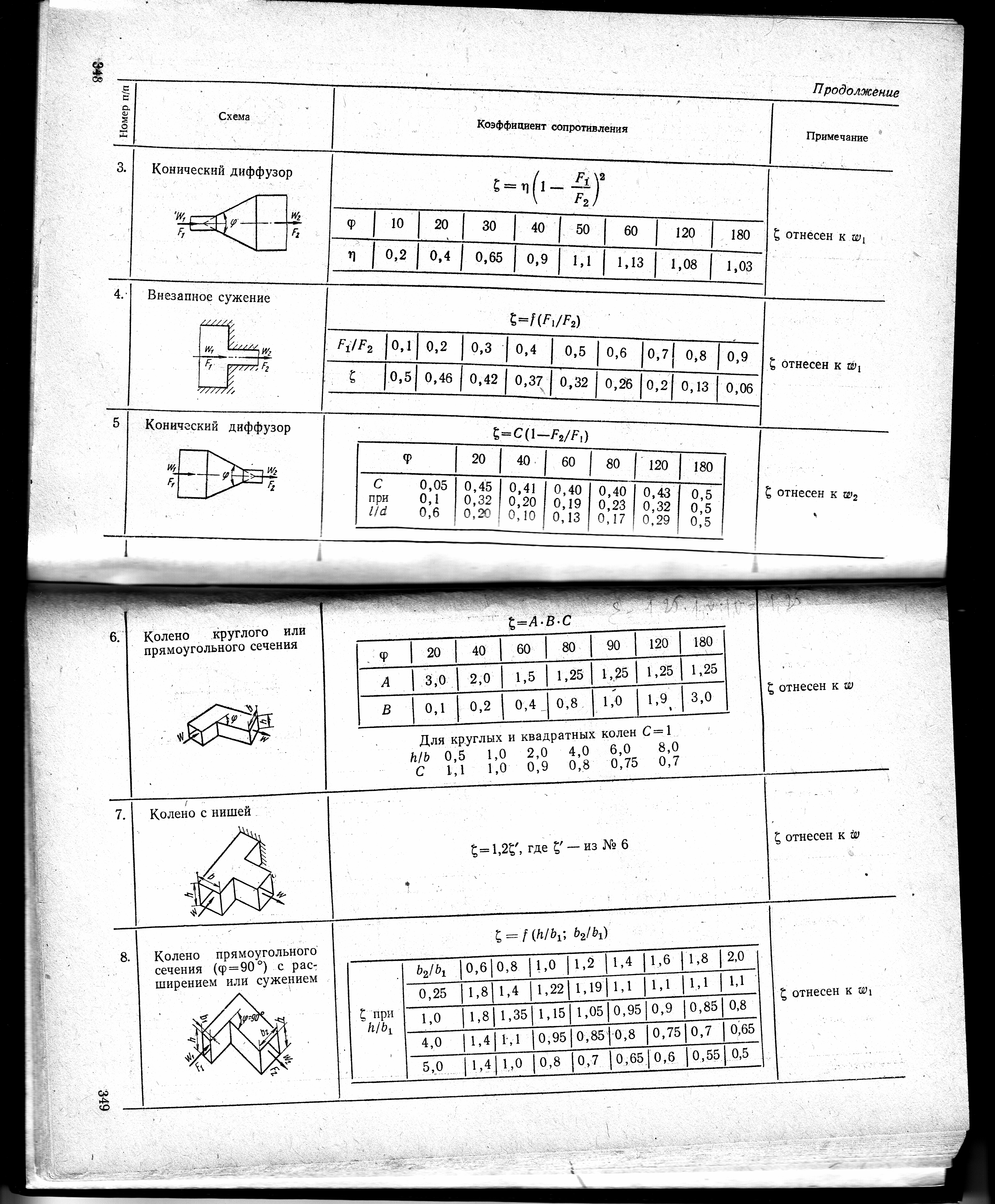

Таблица А3 – коэффициенты местных сопротивлений

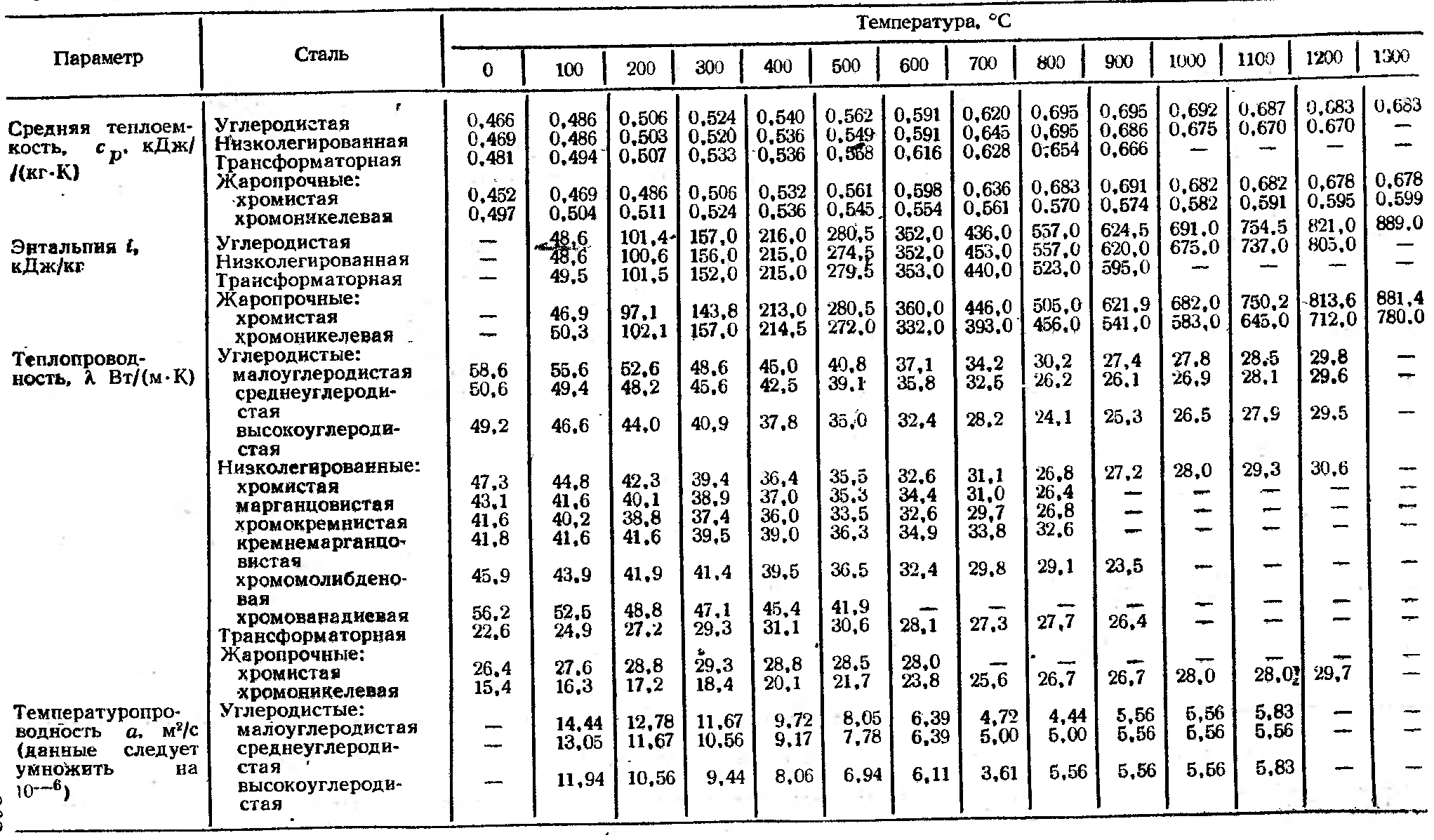

Таблица А4 - Теплофизические свойства сталей

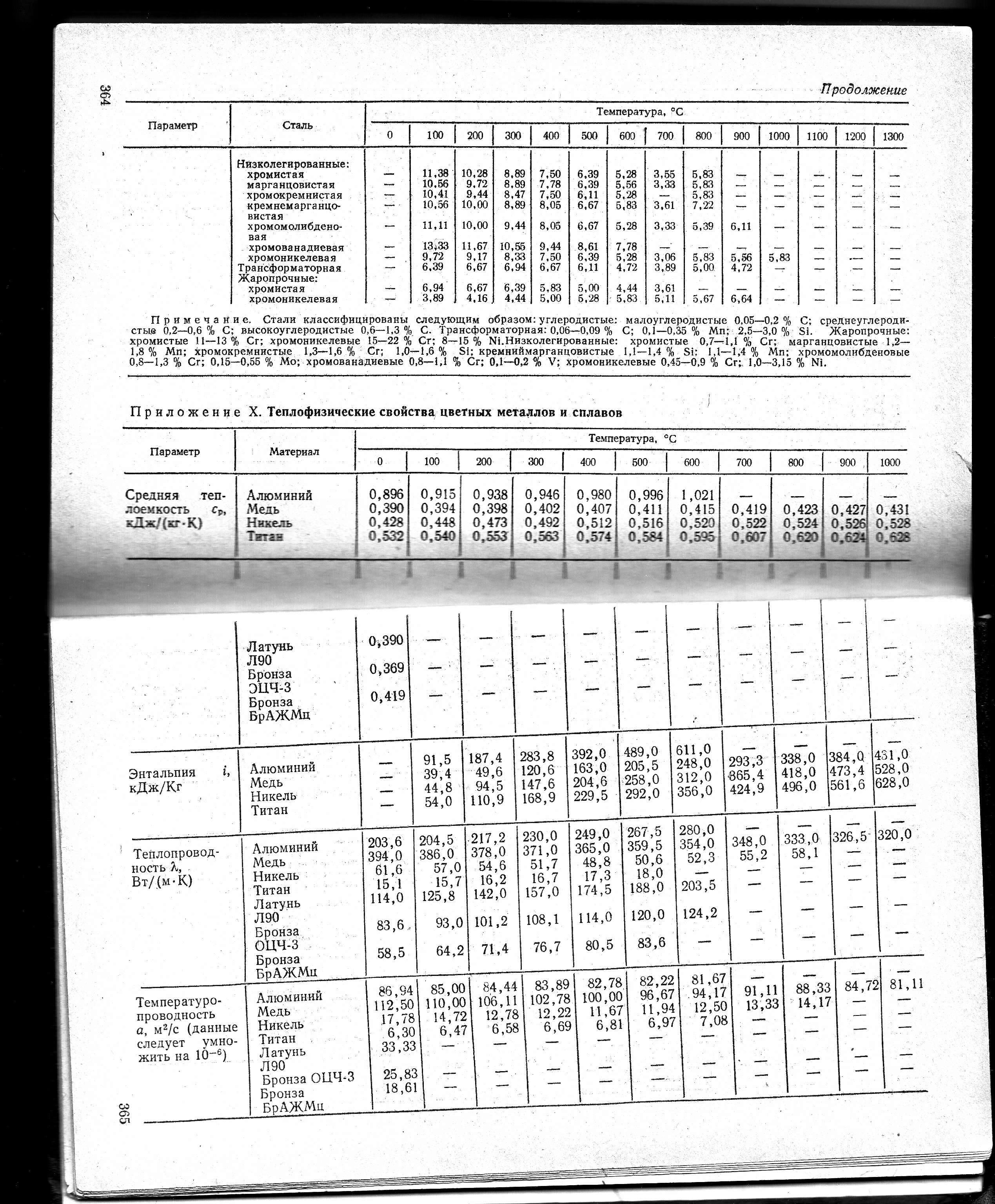

Продолжение таблицы А4


Рисунок А1 – Номограмма для расчета нагрева и охлаждения поверхности плиты

Рисунок А2 – Номограмма для расчета нагрева и охлаждения центра плиты

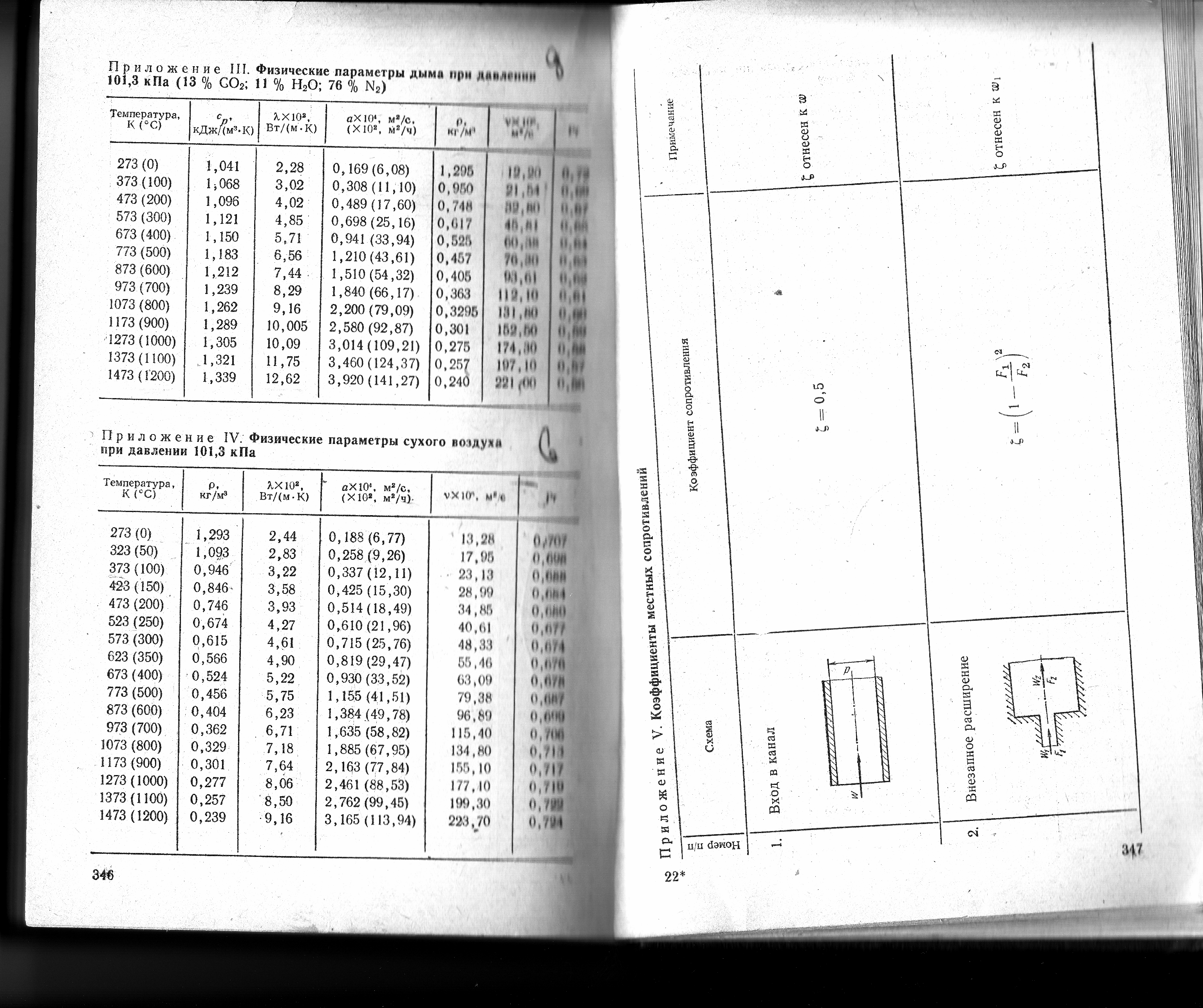

Таблица А5 – Физические параметры сухого воздуха при давлении 101,3кПа


Рисунок А3 – Номограмма для определения поправочного коэффициента β

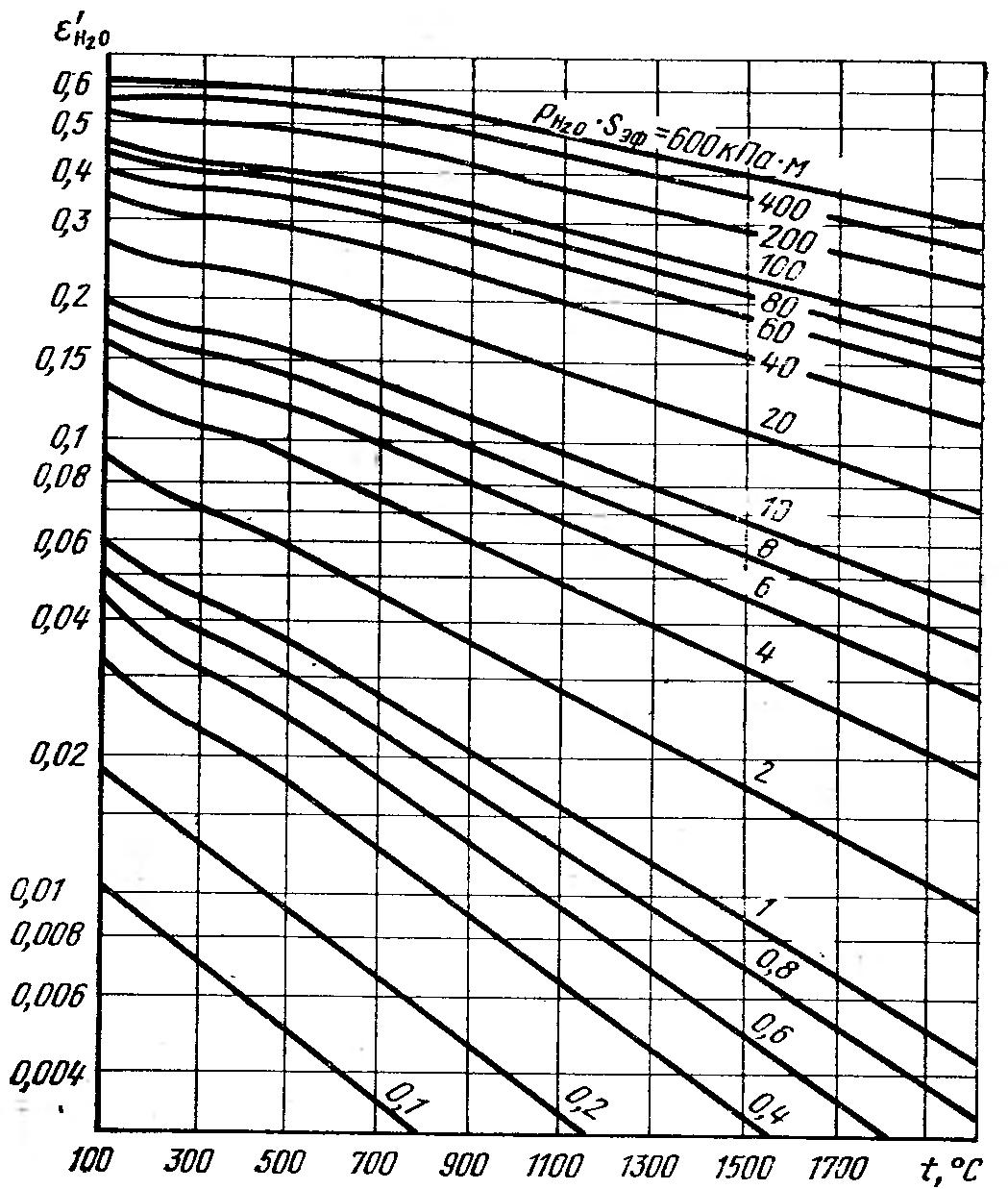

Рисунок А4 – Номограмма для определения степени черноты Cs w:val="28"/></w:rPr><m:t>2</m:t></m:r></m:sub></m:sSub></m:oMath></m:oMathPara></w:p><w:sectPr wsp:rsidR="00000000"><w:pgSz w:w="12240" w:h="15840"/><w:pgMar w:top="1134" w:right="850" w:bottom="1134" w:left="1701" w:header="720" w:footer="720" w:gutter="0"/><w:cols w:space="720"/></w:sectPr></wx:sect></w:body></w:wordDocument>">

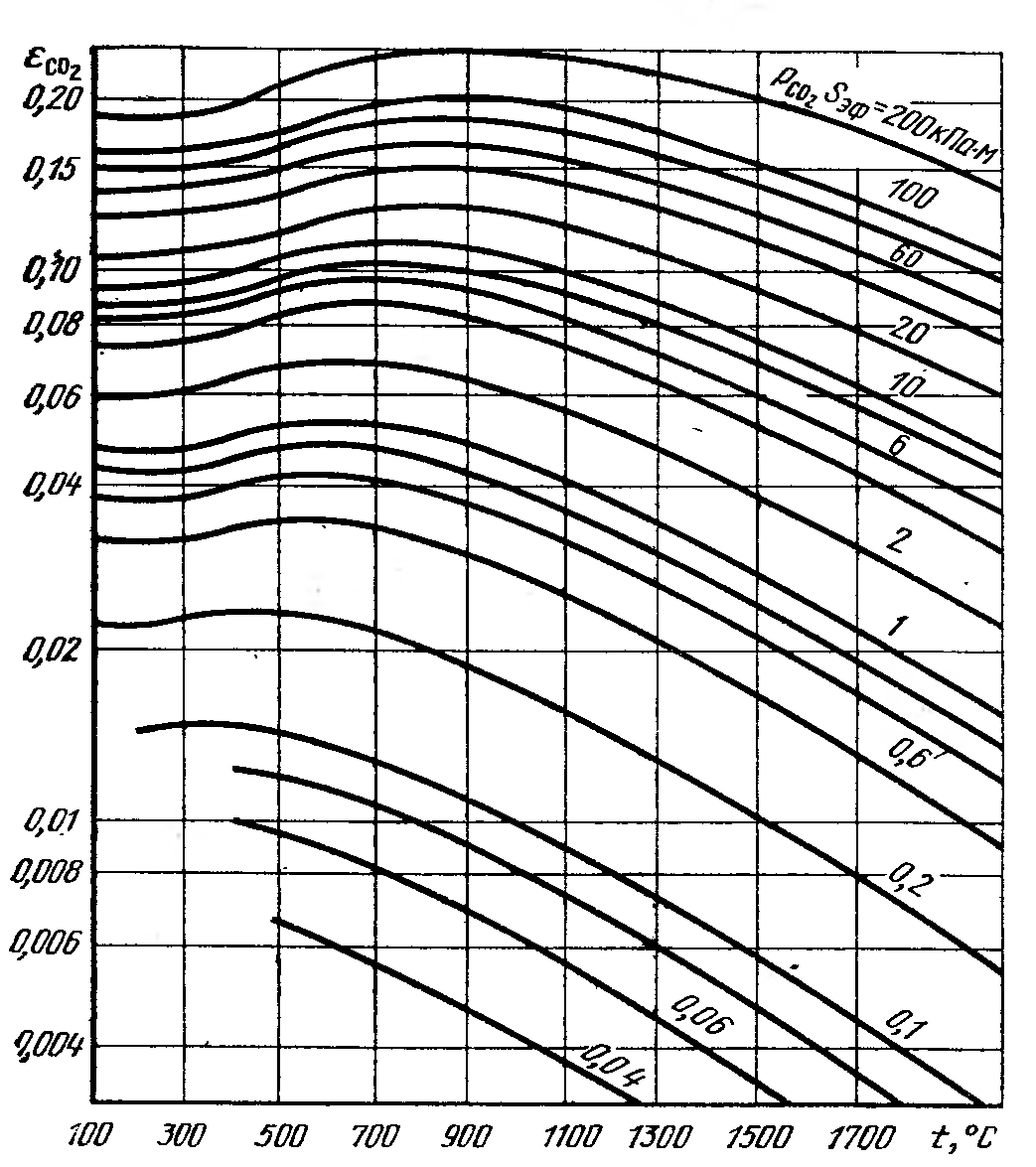

Рисунок А5– Номограмма для определения степени черноты

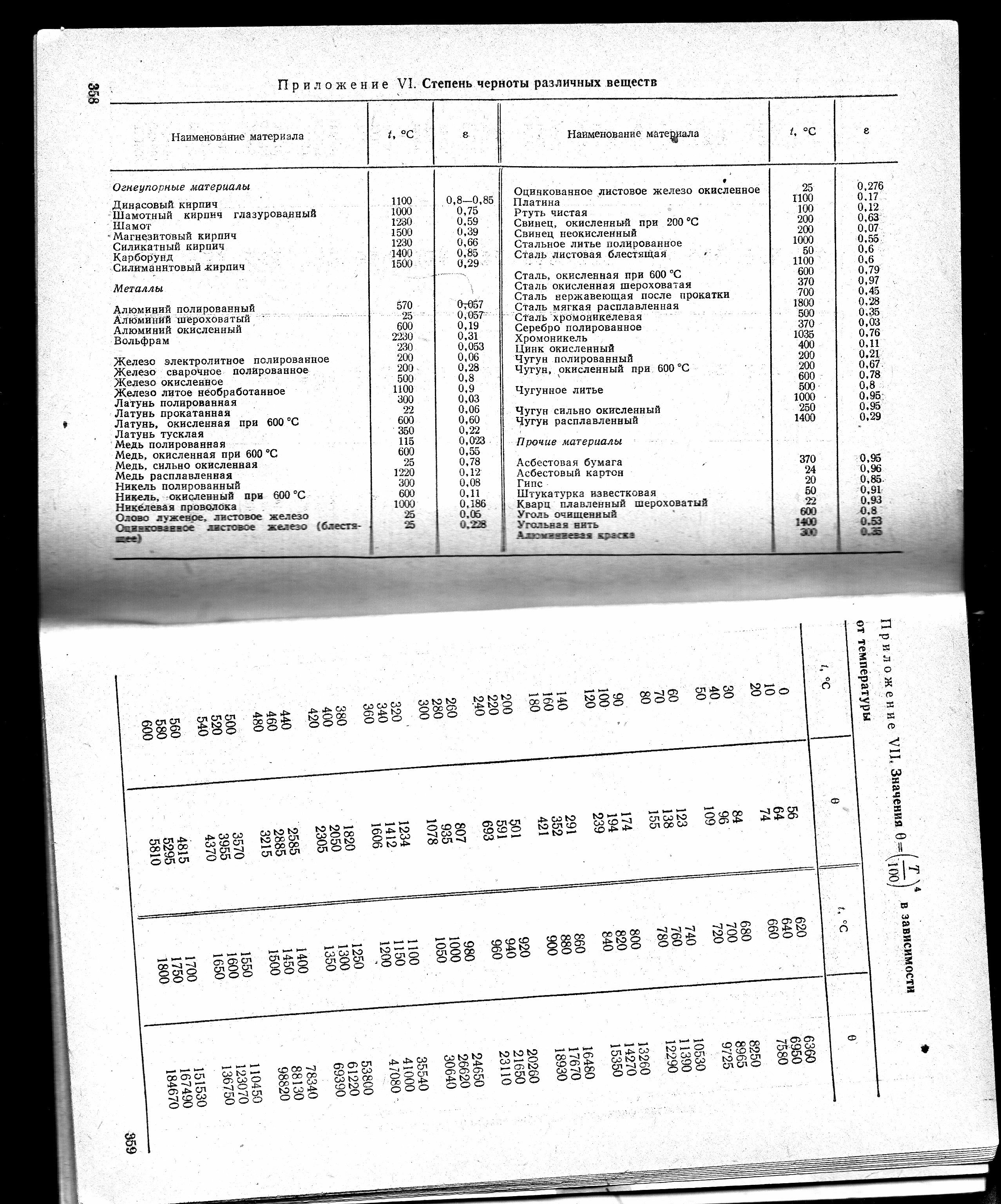

Таблица А 6 – Степень черноты различных веществ

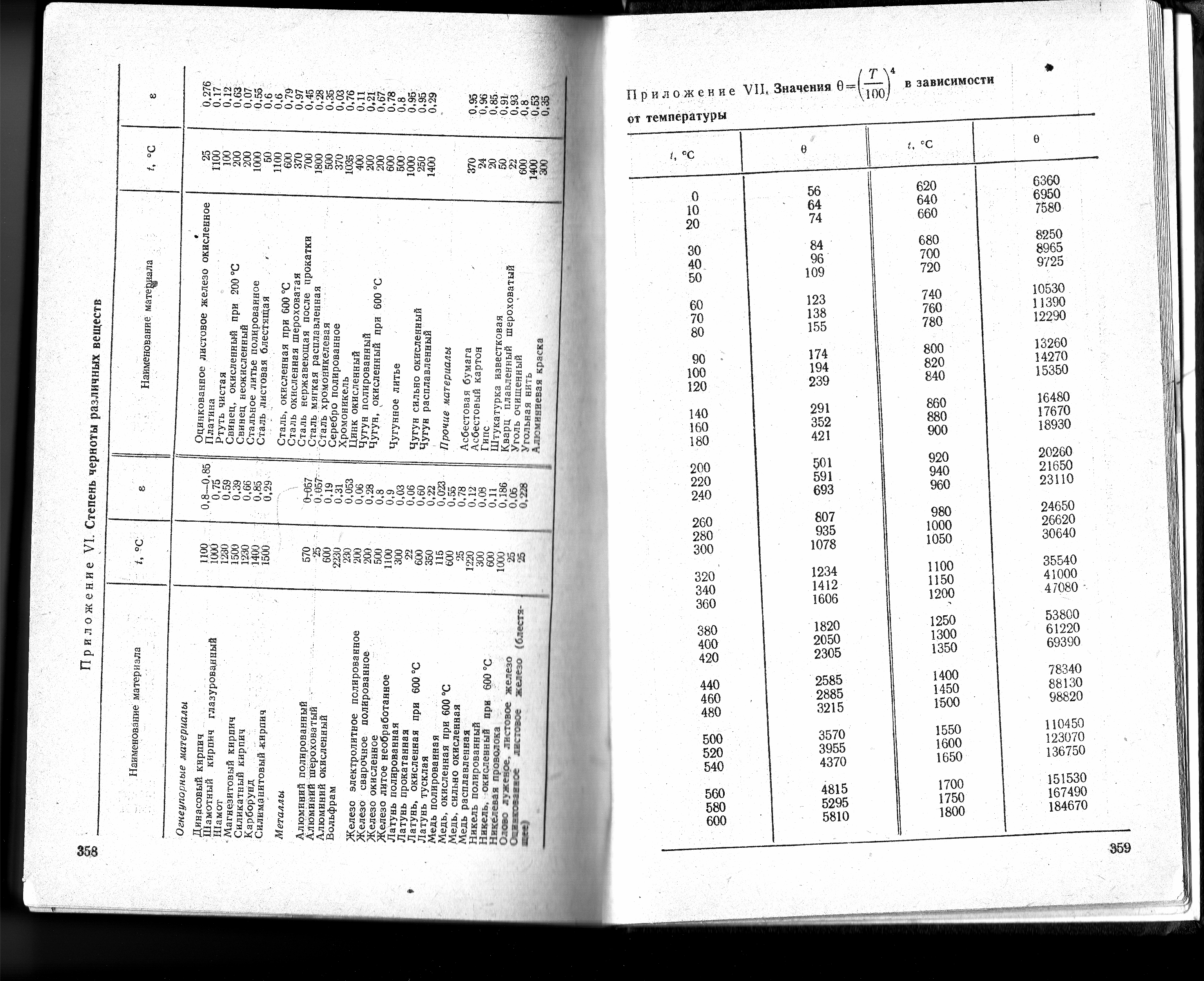

Таблица А7 – Значения Θ=(Т4/100) в зависимости от температуры



Литература

1. Кривандин В.А., Филимонов Ю.П. Теория и конструкции металлургических печей – М.: Металлургия, 1986.- 365с.

2. Мастрюков Б.С. Расчеты металлургических печей. – М.: Металлургия,1986. -375с.
