Резервуарный парк

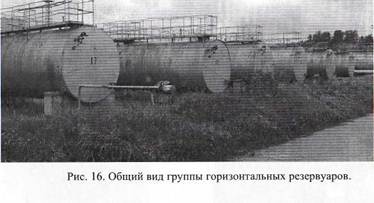

Резервуарный парк предназначен для хранения нефтепродуктов. На нефте­базе ЗАО «СОВЭКС» для хранения нефтепродуктов используются цилиндриче­ские горизонтальные (рис. 16) и цилиндрические вертикальные (рис. 17) резервуары.

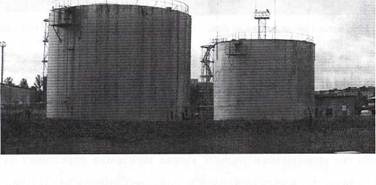

Рис. 17. Общий вид группы вертикальных резервуаров

Резервуары размещены группами (рис. 1). По периметру каждой группы на­земных резервуаров предусмотрено замкнутое земляное обвалование. Ширина об­валования рассчитана на гидростатическое давление разлившейся жидкости в случае аварии. Свободный от застройки объем обвалованной территории, обра-

зуемый между внутренними откосами обвалования или ограждающими стенами, определяют по расчетному объему разлившейся жидкости, равному номинально­му объему наибольшего резервуара в группе или отдельно стоящего резервуара. При этом под номинальным объемом резервуара понимают условную округлен­ную величину объема, принятую для идентификации требований норм для раз­личных конструкций резервуаров.

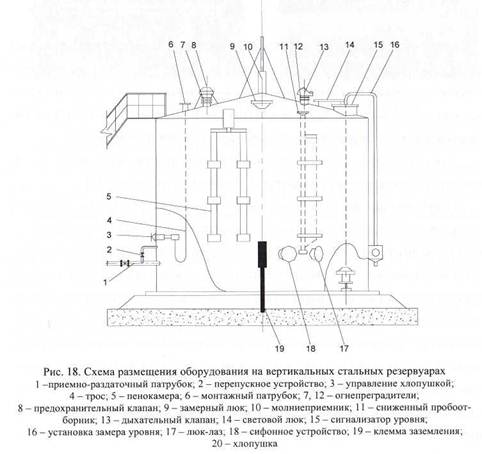

Для наземного резервуарного хранения предусмотрены стальные резервуа­ры, а для подземного - железобетонные. На рис. 18. представлен наземный вер­тикальный резервуар с дополнительным оборудованием.

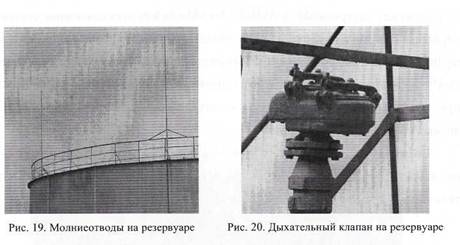

Резервуары для хранения нефти и нефтепродуктов защищены от прямых уда­ров молнии молниеотводами. Молниеприемники (рис. 19) установлены непосред­ственно на резервуаре. С помощью токоотводов молниеприемники соединены с заземлителями. Защита от разрядов статического электричества обеспечена на­дежным заземлением резервуаров и соединенных с ними трубопроводов.

Для сообщения с окружающей средой в периоды больших и малых «дыха­ний» все резервуары оборудованы дыхательными клапанами (рис. 20).

Резервуары наполняют под слой жидкости с применением устройств, обеспе­чивающих односторонне направленное горизонтальное вращение нефтепродукта (для снижения турбулентности). В процессе заполнения резервуаров ограничива­ют скорость закачки. В результате потенциал образующихся зарядов статического электричества, вызванного интенсивным перемешиванием поступающего в резер­вуар нефтепродукта, снижается. Кроме того, устройства для ручного замера уров­ня и отбора проб жидкости изготовлены из токопроводящих материалов и зазем­лены. Для исключения опасности разряда между зеркалом жидкости и опускаю­щимся заземленным измерителем уровня или пробоотборником, измерение уров­ня и отбор проб осуществляют через определенное время после закачки, когда произойдет естественное рассеивание (релаксация) накопившихся в жидкости за­рядов. Для уменьшения электризации жидкости при ее движении по наполнитсль-

ному трубопроводу предусмотрены релаксационные емкости, представляющие собой расширенные участки трубопроводов, внутри которых для увеличения электропроводимости движущейся массы жидкости в продольном направлении установлены заземленные металлические пластины и натянутые струны.

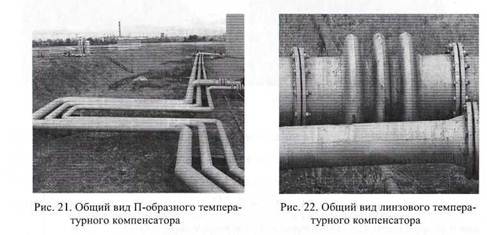

Для исключения температурных напряжений в трубопроводах вследствие пе­репада температур предусмотрены П-образные температурные компенсаторы (рис. 21). Они просты в изготовлении, но требуют определенного пространства для размещения и повышают металлоемкость и гидравлическое сопротивление системы. Там где применение П-образных температурных компенсаторов не представляется возможным, установлены линзовые температурные компенсаторы (рис. 22).

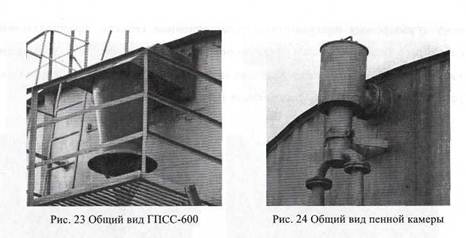

Для исключения самовозгорания сернистых соединений железа произведена антикоррозийная обработка внутренней поверхности резервуара.
