Инженерный расчет
Предписание ГПН
ПРИЛОЖЕНИЕ 4
Исходные данные для выполнения инженерного расчета
По определению категории насосной станции по
Взрывопожарной и пожарной опасности
Варианты заданий
| Данные | ВАРИАНТ | ||||
| ПОМЕЩЕНИЕ | |||||
| Длина L;m | |||||
| Ширина Ь;м | |||||
| Высота Ь;м | 3.5 | 3.5 | |||
| Температура воздуха °С | |||||
| Кратность воздухообмена Пвозд час"1 | |||||
| Наличие АУП | нет | нет | нет | нет | нет |
| ХАРАКТЕРИСТИКА ОБОРУДОВАНИЯ | |||||
| Объем аппарата VA; м3 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 |
| Степень заполнения аппарата жидкостью е | 0,98 | 0,85 | 0,93 | 0,8 | 0,75 |
| Температура жидкости в аппарате 1ж°С | |||||
| Производительность насоса q м3/с | 0,007 | 0,007 | 0,007 | 0,007 | 0,007 |
| Время отключения задвижек тоткл с | |||||
| ПОДВОДЯЩИЙ ТРУБОПРОВОД | |||||
| длина 1попв\ м | |||||
| диаметр йПОдв, м | 0,12 | 0,12 | 0,12 | 0,12 | 0,12 |
| ОТВОДВОДЯЩИЙ ТРУБОПРОВОД | |||||
| длина 1Отв\ м | |||||
| диаметр dOTB; м | 0,12 | 0,12 | 0,12 | 0,12 | 0,12 |
Перекачиваемое топливо - бензин авиационный Б-70
Брутто формула C7,267Hi4,796
Молярная масса 102 кг/кмоль
Температура вспышки tBcn = - 34 °С.
Нижний концентрационный предел распространения пламени
НКПР= 0,79%
А = 7,54424; В = 2629,65; С = 384,195.
Низшая теплота сгорания 44094 ^ж/ю-
| Данные | ВАРИАНТ | ||||
| ПОМЕЩЕНИЕ | |||||
| Длина L;m | |||||
| Ширина Ь;м | |||||
| Высота И;м | 3,5 | ||||
| Температура воздуха °С | |||||
| Кратность воздухообмена Пвозд час"1 | |||||
| Наличие АУП | нет | нет | нет | нет | нет |
| ХАРАКТЕРИСТИКА ОБОРУДОВАНИЯ | |||||
| Объем аппарата VA; м3 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 |
| Степень заполнения аппарата ЖИДКОСТЬЮ Е | 0,98 | 0,9 | 0,99, | 0,8 | 0,7 |
| Температура жидкости в аппарате ГЖ°С | |||||
| Производительность насоса q м3/с | 0,007 | 0,007 | 0,007 | 0,007 | 0,007 |
| Время отключения задвижек тоткл с | |||||
| ПОДВОДЯЩИЙ ТРУБОПРОВОД | |||||
| длина 1Подв, м | |||||
| диаметр dnom; м | 0,12 | 0,12 | 0,12 | 0,12 | 0,12 |
| ОТВОДВОДЯЩИЙ ТРУБОПРОВОД | |||||
| длина 10ТВ; м | |||||
| диаметр doTB; м | 0,12 | 0,12 | 0,12 | 0,12 | 0,12 |
Перекачиваемое то - бензин АИ-93
Брутто формула С7,о24Н13,7Об
Молярная масса 98,2 кг/кмоль
Температура вспышки tscn = ~ 36 °С.
Нижний концентрационный предел распространения пламени
НКПР= 1,06%
А = 4,123; В = 664,967; С = 221,695.
Низшая теплота сгорания 43641 кДж/кг
ПРИЛОЖЕНИЕ 5
Исходные данные для выполнения инженерного расчета по определению высоты обвалования группы резервуаров
| № Варианта | Объем резервуара, м3 | Li, м | L2, м | Ьз, м | и, м | Тип крыши резервуара |
| стационарная | ||||||
| плавающая | ||||||
| стационарная | ||||||
| плавающая | ||||||
| стационарная | ||||||
| плавающая | ||||||
| стационарная | ||||||
| плавающая | ||||||
| стационарная | ||||||
| плавающая |
Примечание:
1. Все резервуары расположены соосно.

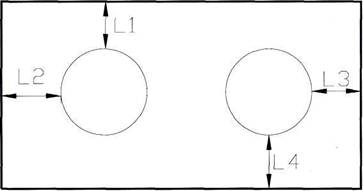

Рис. 25 Расчетная схема группы резервуаров Li, L2, L3, L4 - расстояние от резервуара до внутреннего откоса обвалования
ЛИТЕРАТУРА
Основная:
1. Клубань B.C., Петров А.П., Рябиков B.C. Пожарная безопасность предприятий промышленности и агропромышленного комплекса: Учебник. - Москва: Стройиздат, 1987. - 477 с.
Дополнительная:
1. Волков О.М. Пожарная безопасность резервуаров с нефтепродуктами. - М.: Недра, 1984.-151 с.
2.Волков О.М. Пожарно-техническое обследование нефтебазы. - М.: Стройиздат, 1980.-48 с.
1. Федеральный закон Российской Федерации «Технический регламент о тре
бованиях пожарной безопасности» от 22 июля 2008 г.
2. ППБ 01-03. Правила пожарной безопасности в Российской Федерации.
3. ВППБ 01-01-94. Правила пожарной безопасности при эксплуатации пред
приятий нефтепродуктообеспечения.
4. ВППБ 11-01-96. Правила пожарной безопасности для предприятий авто
транспорта.
5. ВППБ 01-04-98. Правила пожарной безопасности для предприятий и орга
низаций газовой промышленности.
6. ПБ-09-560-03. Правила промышленной безопасности нефтебаз и складов
нефтепродуктов.
7. ВНТП 5-95. Нормы технологического проектирования предприятий по
обеспечению нефтепродуктами (нефтебаз).
8. СНиП 2.11.03-93. Склады нефти и нефтепродуктов. Противопожарные
нормы.
9. СНиП 34-02-99. Подземные хранилища газа, нефти и продуктов их перера
ботки.
