Правила выполнения принципиальных вакуумных схем регламентированы ГОСТ 2.797-81(СТ СЭВ 2517-80).
Элементы и устройства на принципиальной вакуумной схеме изображают с помощью условных графических обозначений в соответствии с ГОСТ2.796-81, ГОСТ 2.721-74, ГОСТ 2.784-70, ГОСТ 2.785-70, ГОСТ 2.787-71, ГОСТ 2.797-81(табл. 16.1).
Условные графические изображения элементов вакуумной схемы
Таблица 16.1
| ||
Насос вакуумный. Общее обозначение Примечание. Стрелки можно не изображать, если это не приведет к неправильному пониманию обозначения | ||
Насос вакуумный механический: а) общее обозначение; б) вращательный объемный (пластинчато-роторный, пластинчато-статорный, плунжерный) без газобалласта и газобалластный; в) двухроторный (насос Рутса); г) турбомолекулярный; д) водокольцевой Примечание. Одна окружность – одна ступень, две окружности – две ступени и больше: например, е) насос вращательный объемный, трехступенчатый | ||
Насос вакуумный струйный: а) общее обозначение; б) эжекторный; в) диффузионный Примечание. Вместо значка х может быть указана химическая формула жидкости: например, вода Н2О, масло СН, ртуть Нg и т.д. | ||
Насос вакуумный сорбционный: а) общее обозначение; б) адсорбционный; в) испарительный геттерный; г) криосорбционный Примечание. Вместо знака х может быть указана формула сорбента: д) испарительный ионный; е) магнитный электроразрядный; ж) криогенный; з) комбинированный(комбинация геттерного и магнитного электроразрядного насосов, размещенных в едином корпусе) | ||
Ловушка (отражатель): а) общее обозначение; б) охлаждаемая циркуляцией жидкости; в) охлаждаемая воздухом; г) охлаждаемая жидкостью, заливаемой в резервуар; д) термоэлектрическая; е) сорбционная; ж) ионная Примечание. Вместо значка х может быть указана температура охлаждаемой поверхности | ||
Вакуумметр: а) общее обозначение; б) деформационный; в) жидкостный; г) ионизационный; д) магнитный электроразрядный; е) тепловой | ||
Течеискатель | ||
Масс-спектрометр | ||
Камера вакуумная а) общее обозначение; б) колпак вакуумный; в) прогреваемая часть вакуумной системы | ||
Сосуд Дьюара: а) открытый; б) закрытый | ||
Трубопровод вакуумный Примечание. Направление газового потока при откачке в случае необходимости обозначается стрелкой | ||
Соединение вакуумных трубопроводов: а) общее обозначение б) неразъемное (сварное, паяное, завальцованное) | ||
Соединение элементов вакуумных трубопроводов разъемное: а) общее обозначение; б) фланцевое; в) штуцерное; г) муфтовое эластичное | ||
Перекрещивание вакуумных трубопроводов (без соединения) | ||
Конец вакуумного трубопровода под разъемное соединение: а) общее обозначение; б) фланцевое; в) штуцерное; г) муфтовое эластичное | ||
Конец вакуумного трубопровода с заглушкой (пробкой): а) общее обозначение; б) фланцевый; в) штуцерный | ||

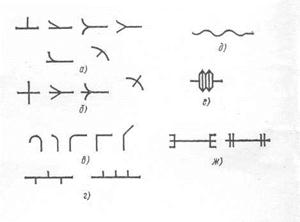

Детали соединения вакуумных трубопроводов: а) тройники; б) крестовины; в) колена, отводы с различными углами; г) гребенка; д) шланг вакуумный; е) компенсатор сильфонный Примечание. 1. При обозначении конструктивного оформления соединения элементов вакуумного трубопровода с сопрягаемыми деталями следует пользоваться обозначениями, установленными для разъемных соединений. 2. Обозначение элементов допустимо изображать в соответствии с их действительной конфигурацией. Например, ж - патрубка со штуцерным и фланцевым соединением | ||
Вентили (клапаны): а) проходной; б) угловой; в) с задвижкой; г) трехходовой; д) дроссельный; е) предохранительный; ж) запорный быстродействующий на открытие; з) запорный быстродействующий на закрытие | ||
Затвор поворотный | ||
Кран вакуумный: а) проходной; б) угловой; в) трехходовой | ||
Натекатель, клапан регулирующий | ||
Шайба дроссельная, сужающее устройство расходомерное (диафрагма) |
Библиографический список
|
|
|
|
1. Минайчев В. Е. Вакуумные крионасосы. – М: «Энергия», 1976, – 152 с.
2.Розанов Л. Н. Вакуумная техника: Учеб. для вузов по спец. «Вакуумная техника». – 2-е изд., перераб. и доп. – М.: Высш. шк., 1990. – 320 с.
3. Королев Б. И. и др. Основы вакуумной техники: Учеб. для учащихся техникумов. – М.: Энергия, 1975. – 416 с.
4. Конструирование и расчет вакуумных систем / А. И. Пипко, В. Я. Плисковский, Е. А. Пенчко – 3-е изд., перераб. и доп. – М.: Энергия, 1979.– 504 с.
5. Вакуумная техника: Справочник / Е. С. Фролов, В.Е.Микайчев, А.Т.Александрова и др.; под общ. ред. Е. С. Фролова, В. Е. Минайчева. – М.: Машиностроение, 1985. –360 с.
6. Малков М. П. и др. Справочник по физико-техническим основам криогеники. – М.: Энергия, 1985. – 490 с.
7.Минайчев В. Е., Зыков В. М. Крионасосы. – М.: ЦНИИ «Электроника», 1972. – 73 с.
8.Зиновьева А.В. Криовакуумная техника. Учебное пособие. – Омск: Изд-во ОмГТУ, 2006. – 84 с.
