Параллельная обмотка главных полюсов

7.1 Определяем отношение

7.2 Коэффициент размагничивания

7.3 Размагничивающее действие

7.4 МДС обмотки параллельного возбуждения

F_п = F_S+F_р2−F_пос=2089 А.

7.5 Предварительная ширина катушки

b'_к.п = 0,12D_н2 = 0,12·181 = 21,72 мм.

7.6 Средняя длина витка обмотки

l_ср.п = 2(l_п+b_п)+p(b'_к.п+2b_з+2b_и) = 2(170+49)+3,14(21,72+5) = 521,9 мм

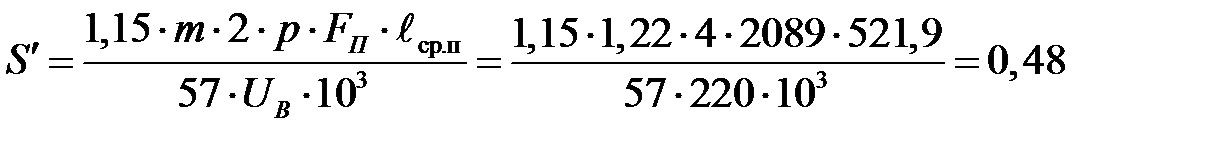

7.7 Предварительное поперечное сечение провода

мм².

Принимаем круглый провод марки ПЭТВ

7.8 Ближайшее стандартное поперечное сечение провода

S = 0,5030 мм².

7.9 Уточненный коэффициент запаса

7.10 Диаметр принятого провода без изоляции

d = 0,8 мм.

7.11 Диаметр принятого провода с изоляцией

7.12 Предварительное значение плотности тока в обмотке

7.13 Предварительное количество витков одной катушки

Принимаем

7.14 Уточненная плотность тока в обмотке

7.15 Сопротивление обмотки

7.16 Максимальный ток обмотки

7.17 Максимальная МДС
