Глава 11

ПОЖАРНЫЕ АВТОЛЕСТНИЦЫ
И АВТОПОДЪЕМНИКИ КОЛЕНЧАТЫЕ

В жилом секторе, общественных зданиях и промышленных сооружениях пожары могут возникать на различных высотах. В соответствии с требованием БУПО подъем на высоту организуется для спасания и защиты людей, имущества, сосредоточения требуемых сил и средств, подачи огнетушащих веществ и выполнения других работ.

Подъем на высоту и спуск осуществляется с использованием путей и средств эвакуации из зданий, а также различных технических средств.

К техническим средствам спасания относятся спасательные рукава, веревки, трап, специальные и ручные пожарные лестницы. К этим средствам относятся и механизированные автолестницы и автоподъемники коленчатые.

Общие положения

Спасание людей и имущества при пожарах является важнейшим видом боевых действий. Основными способами их являются перемещение людей и имущества, в том числе подъем или спуск с использованием специальных технических средств в безопасное место и защита их от опасных факторов пожара.

При проведении этих боевых действий используются немеханизированные и механизированные средства. К первым относятся стационарные и переносные пожарные лестницы, различные спасательные устройства (спасательные рукава, веревки и др.), надувные и амортизирующие устройства и т.д.

Ко вторым относятся пожарные автолестницы (АЛ) и пожарные автоподъемники коленчатые (АПК).

АЛ – это пожарный автомобиль со стационарной механизированной выдвижной и поворотной лестницей.

АПК – пожарный автомобиль со стационарной механизированной поворотной коленчатой, телескопической или коленчато-телескопической подъемной стрелой, последнее звено которой заканчивается люлькой.

АЛ и АПК являются передвижными средствами спасания: ими укомплектовываются пожарные части гарнизонов ГПС.

Первое упоминание о создании механических пожарных лестниц в России изобретателем П. Дальгреном относится к 1778 г. В последующие годы разрабатывались механические чатырехколенчатые лестницы для конной повозки, длина которых не превышала 24 м.

С 1955 г. начат промышленный выпуск АЛ с механическим приводом, а с 1963 г. – производство АЛ с гидравлическим приводом. При этом АЛ-30(ПМ 580) высотой 30 м известны почти в 50 странах мира. К концу второго тысячелетия в стране начато производство серии АЛ высотой от 17 до 62 м на шасси ЗИЛ, КамАЗ, МАЗ, «Татра».

В настоящее время разработаны НПБ с изложением терминов и определений (НПБ 191-2000), а также основных технических требований и методов испытаний АЛ и АПК (НПБ 188-2000).

Принцип работы АЛ и АПК заключается в подаче стрелы или люльки в необходимую точку пространства в пределах рабочей зоны.

В пределах рабочей зоны АЛ и АПК предназначены для:

доставки к месту пожара или проведения спасательных работ боевых расчетов и ПТВ;

подъема боевых расчетов, ПТВ и оборудования на высоту;

обеспечения проведения спасательных и аварийно-спасательных работ на высоте;

подачи огнетушащих веществ для тушения пожаров на высоте;

подъема и перемещения грузов при разборке конструкций.

Кроме того, грузоподъемность шасси и размеры АЛ и АПК должны быть такими, чтобы не ограничивалась их проходимость в условиях городской застройки и было возможным устанавливать и маневрировать АЛ и АПК у объектов, вблизи которых нет асфальтобетонных покрытий. Поэтому они сооружаются на высокопроходимых шасси с колесной формулой 6´6 или 6´4 (в зависимости от массы) с двигателями, обеспечивающими их эксплуатацию в транспортном и стационарном режимах.

АЛ и АПК приспособлены для установки на площадках с уклоном не более 6о (у АПК – 3о) и могут безопасно применяться при скорости ветра в любом направлении не более 10 м/с.

Пульты управления АЛ и АПК размещаются на платформе и в люльке, если она предусмотрена в конструкции. Лестницы и автоподъемники оборудуются системами автоматики и сигнализации, позволяющими контролировать и регулировать параметры, влияющие на безопасность их работы.

Автолестницы состоят из несущих сварных металлоконструкций, механических и гидравлических агрегатов, имеющих соединенные между собой неповоротную и поворотную части.

Неповоротная часть включает (рис. 11.1): шасси 1, опорные устройства 2, механизм блокировки рессор 3, а также размещенные под платформой шасси КОМ и гидронасос с гидрокоммуникациями.

Неповоротная и поворотные части соединены роликовым опорно-поворотным кругом 4.

Поворотная часть включает: поворотную раму 5, на которой устанавливаются механизм поворота и подъема колен лестницы и комплект колен лестницы.

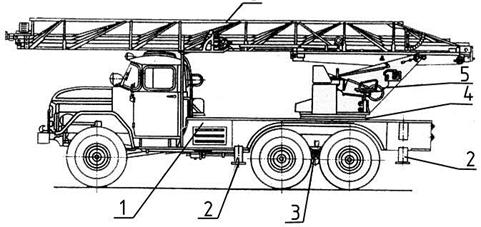

Рис. 11.1. Общий вид автомобильной лестницы АЛ-30(131)-21Л:

1 – базовое шасси; 2 – опорные устройства; 3 – механизм выключения рессор;
4 – опорно-поворотный круг; 5 – поворотная рама; 6 – комплект колен лестницы

АЛ конструируют в различном исполнении. Так, на рис. 11.1 представлена АЛ в первом исполнении, так как она не имеет дополнительного навесного оборудования. В исполнении 2 АЛ оборудуются съемной люлькой на вершине стрелы. В исполнении 3 они оборудуются лифтом, движущимся по лестнице, а в исполнении 4 – съемной люлькой на вершине и лифтом, движущимся по лестнице (рис. 11. 2).

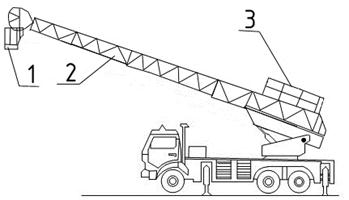

Рис. 11.2. Автолестница – исполнение 4:

1 – съемная люлька; 2 – комплект колен; 3 – лифт, движущийся по лестнице

На вершине стрелы, а также в люльках предусматривается возможность установки лафетного ствола или пеногенераторов. Рекомендуются лафетные стволы с расходом не менее 20 л/с и давлением до 0,6 МПа или три генератора пены ГПС-600, или один пеногенератор ГПС-2000.

АЛ должны обладать статической и динамической грузоподъемностью и достаточной прочностью для безопасного проведения аварийно-спасательных работ и тушения пожаров, в том числе:

при установке их на поверхности с уклоном меньше 6о;

при рекомендованных расходах лафетным стволом и пеногенераторами;

при скорости ветра на уровне вершины лестницы не более 10 м/с.
