Выпрямительные диоды

Выпрямительные диоды предназначены для выпрямления переменного

тока. Работа выпрямительных диодов основана на использовании вентильного эффекта – односторонней проводимости p-n-перехода. Наибольшее применение нашли кремниевые, германиевые, диоды с барьером Шотки.

В зависимости от величины выпрямляемого тока различают диоды малой мощности (Iпp max<0,3 A) и средней мощности (0,3 A< Iпp max ≤ 10 A). Для получения таких значений выпрямленного тока в выпрямительных диодах используют плоскостные p-n-переходы. Получающаяся при этом большая ёмкость p-n-перехода существенного влияния на работу не оказывает в связи с малыми рабочими частотами.

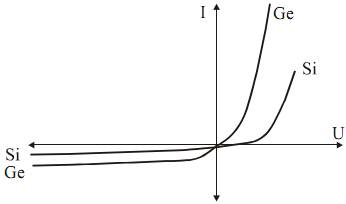

На рисунке приведены вольт-амперные характеристики германиевых и кремниевых диодов. Вследствие различной ширины запрещённой зоны германия и кремния обратный ток германиевых диодов на 2-3 порядка больше, чем кремниевых, а допустимое обратное напряжение кремниевых диодов больше, чем германиевых. По этой причине в германиевых диодах раньше наступает тепловой пробой, приводящий к разрушению кристалла, а в кремниевых диодах наступает электрический пробой. На характеристики диодов существенное влияние оказывает температура окружающей среды. С ростом температуры увеличивается частота генерации носителей зарядов, и увеличиваются прямой и обратный токи диодов.

При необходимости получения больших напряжений диоды соединяют

последовательно. Для устранения разброса величины обратного сопротивления прибегают к шунтированию каждого диода цепочки высокоомным резистором.

Для получения высокого выпрямленного тока можно применить параллельное включение диодов; при этом необходимо выравнивать токи диодов, для чего последовательно с каждым из диодов включается резистор.

Приведена схема и графики напряжений и токов двух-полупериодного мостового выпрямителя. В выпрямителе используется 4 диода, которые попарно включены в проводящем направлении.
