Подбор монтажной оснастки и крана

В настоящем разделе приводится обоснование выбора грузозахват-

ных приспособлений (строп, захватов, траверс), приспособлений, обеспечи-

вающих наводку, выверку и временное раскрепление конструкций (клиновых

вкладышей, кондукторов, расчалок, инвентарных распорок и т.д.), средств

для перемещения и подмащивания рабочих (лестниц, навесных подмостей и

т.д.), а также монтажных кранов. Грузозахватные приспособления подбира-

ются в зависимости от типа конструкций и их монтажной массы по справоч-

ной литературе [10, 11, 12, 15]:

Qг ³ M k = mk + mм. п.,

(11),

где Qг – грузоподъемность грузозахватного приспособления;

Мк – монтажная масса конструкций;

mк – максимальная масса конструкций данного типа;

mм.п. – масса монтажных приспособлений (навесных подмостей, времен-

ных расчалок и т.д.), навешиваемых на конструкцию до ее монтажа, т.

Подбор грузозахватных приспособлений рекомендуется производить

в табличной форме (табл. 11)

Таблица 11

Выбор грузозахватных приспособлений

подъем- ность¸ т № № п/п Наименование конструкции Приспособление, тип, марка Эскиз Характеристика п/пНаименование конструкцииПриспособление, тип, маркаЭскиз грузо- масса, кг расчет- ная вы- сота, м 1. Колонны и т.д. Траверса механи- зированная ЦНИИОМТП 725.00.000       1,6

Монтажные приспособления подбираются для каждого типа кон-

струкций в зависимости от технологических операций (наводка, выверка,

временное раскрепление) и принятых технологических схем монтажа кон-

струкций. На этом этапе подбираются также средства подмащивания для ра-

бочих. При этом используется учебная и справочная литература [8-11, 13,

15]. Ручной инструмент и приспособления, необходимые для выполнения

монтажных операций, подбираются по альбому [18]. Данные о выбранных

монтажных приспособлениях, средствах подмащивания и инструменте сводят

в табл. 7.

Затем производится выбор ведущей машины – монтажного крана.

Выбор крана осуществляется в два этапа:

1. Предварительный выбор двух-трех вариантов кранов по техниче-

ским параметрам.

2. Окончательный выбор крана на основе технико-экономического

сравнения вариантов.

На первом этапе выбор кранов осуществляется по трем показателям:

- грузоподъемность Qr, т;

- требуемая высота подъема крюка, Нкр.тр., м;

- требуемый вылет крюка, 1кр.тр., м.

Грузоподъемность крана должна быть равна или больше монтажной

массы монтируемой конструкции Мк (11) и массы грузозахватного приспо-

собления mг.п., т.е.

Qг = mк + mм. п. + mг. п.,

(12),

(13),

где h0 –

h3 –

hгр –

hc –

высота опоры, на которую устанавливается конструкция, м;

монтажный запас, 0,5 – 1,5 м;

высота конструкций, м;

расчетная высота строповки конструкции, м (по табл. 11).

Требуемая высота подъема крюка, Hкр.тр., устанавливается как

наибольшая по величине для группы элементов, подлежащих монтажу дан-

ным краном (рис. 3).

Требуемый вылет крюка для самоходного стрелового крана, при ко-

тором обеспечиваются достаточные зазоры между стрелой крана и смонти-

рованными конструкциями, а также поднимаемым элементом (рис. 3а),

можно определить по формуле

lкр. тр. =

(а + d)(Н кр. тр. + hп - hш)

(hп + hc)

+ C, (14),

где а – расстояние от центра строповки монтируемого элемента до точки 0'', м;

d – монтажный запас, не менее 0,5 м;

hп – высота полиспаста, 2…5 м;

hш – высота шарнира стрелы, 1,5 м;

С – расстояние от вертикальной оси поворота крана до шарнира стрелы,

1,5…2 м.

Полученное значение lкр.тр. не должно быть меньше «мертвой зоны»

подобранного крана.

ъ

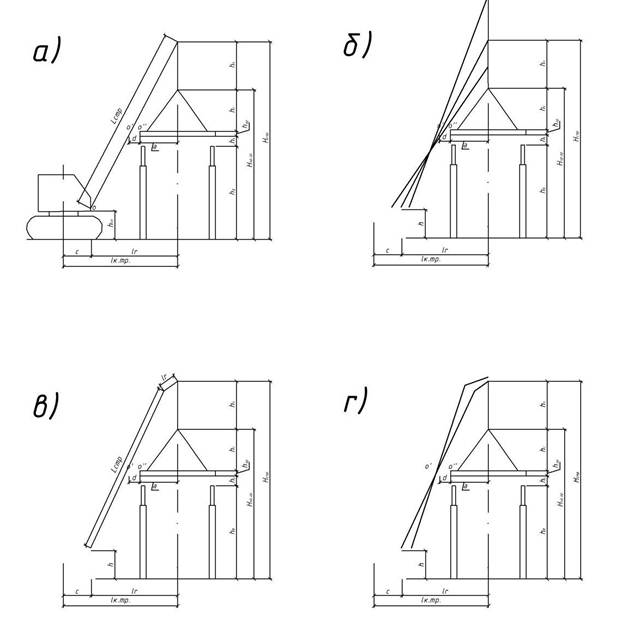

Рис. 3. Схемы к определению технических

параметров самоходных стреловых кранов

а, в – аналитическим методом;

б, г – графическим методом, для

крана без гуська и с гуськом соответ-

ственно;

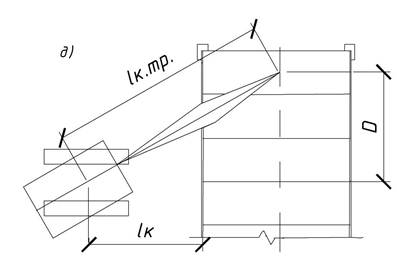

д – требуемого вылета крюка lкр.тр.

при монтаже плит покрытия

(lк – удаление стоянки крана от про-

ектной оси фермы при ее монтаже)

Значения полученных параметров Qr, Нкр.тр., lкр.тр. для всех типов кон-

струкций (колонн, подкрановых балок, ферм, плит покрытия) сводят в табл. 12.

Минимальное требуемое расстояние от уровня крана до верха стрелы

Н ст. тр. = Н кр. тр. + hп,

(15),

Требуемая длина стрелы lст.тр. определяется по наибольшему из ранее

найденных значений lст.тр. (табл. 12)

(16)

При комбинированном методе монтажа, когда кран монтирует фермы

(балки) и плиты покрытия одновременно с одной стоянки, монтаж ферм (ба-

лок) рекомендуется производить основным крюком, а плиты - крюком, за-

крепленным на гуське. При этом наименьшую допустимую длину стрелы

определяют по формуле (16), а длину гуська (рис. 3 в) подбирают из следу-

ющего условия:

если

Б / 2 £ lг × cos (a - b),

то lг =

Б

2 cos (a - b)

, (17),

где lг – длина гуська;

Б – габариты монтируемой плиты, м;

α – наибольший угол подъема стрелы (α = 75-77°)

b - угол между осями основной стрелы и гуська (в расчетах можно при-

нимать b = 25-30°).

Требуемый вылет крюка гуська lк.тр. следует определить геометриче-

ски из условий монтажа крайней плиты (рис. 3д).

Таблица 12

Параметры для выбора монтажного крана

Наименование и марка конструкций Qr, т Нкр.тр., м lкр.тр., м

По максимальной требуемой грузоподъемности Qr max, Нкр.тр и lкр.тр.

(lст.тр.), с использованием справочной литературы [10, 11, 15] производится

предварительный выбор двух типов кранов, например, одного на гусеничном

ходу, другого - на пневмоходу, близких по техническим параметрам.

Затем графическим путем для каждого типа конструктивного элемен-

та уточняется соответствие технических возможностей кранов, принятых

технологическими схемами монтажа конструкций. Для этого в масштабе (на

листе чертежа проекта) вычерчиваются технологические схемы монтажа

конструкций в разрезе и плане, со схематическим изображением крана

(рис.3), после чего делается окончательный вывод о его пригодности для

монтажа данного типа элементов.

Экономическое сравнение эффективности вариантов механизации

монтажных работ производится на основании сравнения приведенных затрат

где Сi

Пi = Ci + Ен Кi,

– расчетная себестоимость,

Сi = 1.08 Cм. см. То +1,5 З. П.,

(18),

(19),

См.см. – себестоимость машино-смен, принимается из справочников [10, 11, 15];

Т0 – время работы крана на объекте, определяемое по графику выполне-

ния работ, табл. 2;

З.П. – зарплата рабочих, занятых на монтажных процессах (за исключе-

нием крановщика), по табл. 2;

Ен – нормативный коэффициент эффективности капитальных вложений,

равный 0,12;

Кi – единовременные затраты по варианту

C Т

(20),

Т н

Ск – расчетная стоимость крана [11, 15];

Тн – нормативное число смен работы крана в году [10, 11, 15];

1,08 и 1,05 – соответственно коэффициенты, учитывающие накладные

расходы на механизированные и ручные процессы.

Технико-экономические показатели сводят в табл. 13.

Таблица 13

Технико-экономические показатели вариантов механизации монтажных
