Волнистость поверхности

Волнистость поверхности – совокупность периодически повторяющихся неровностей, у которых расстояние между соседними вершинами или впадинами превышает базовую длину l для имеющейся шероховатости поверхности. Волнистость измеряется на длине LW по профилограмме контролируемой поверхности (рис. 3.80).

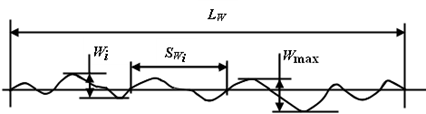

Рис. 3.80. К оценке волнистости поверхности

При этом профилограмму фильтруют, исключая присутствие шероховатости и отклонения формы поверхности. Эта фильтрация может осуществляться механическим путем (использование щупа первичного преобразователя профилографа-профилометра соответствующего радиуса), либо электрическим путем с использованием набора соответствующих фильтров, пропускающих синусоидальные сигналы определенных частот и амплитуд.

Волнистость нормируется тремя параметрами Wz, W max и SW. За базовую линию при их оценке принята средняя линия mW, которая определяется аналогично средней линии профиля шероховатости m.

Длина линии измерения LW должна быть не менее пяти значений шага самой большой волны.

Высота волнистости Wz – среднее арифметическое значение пяти наибольших высот волн

,

где Wi – высота волны.

Высоту волнистости определяют либо на длине линии измерения волнистости LW, либо на пяти отдельных участках lWi. Если измерения высот волн выполняют на «разорванных» участках, сумма длин этих пяти участков должна быть равна полной длине линии измерения волнистости LW.

Предельные значения Wz должны выбираться из ряда значений в микрометрах: 0,1; 0,2; 0,4; 0,6; 1,6; 3,2; 6,3; 12,5; 25, 50, 50, 100, 200.

Наибольшая высота волнистости W max – самая высокая волна из пяти рассматриваемых.

Средний шаг волнистости SW – среднее арифметическое значение длин отрезков средней линии, отсекаемых однотипными (четными или нечетными) точками пересечения профиля волнистости со средней линией в пределах полной длины линии измерения волнистости LW.
