Допуски углов призматических элементов с длиной меньшей стороны до 2500 мм нормированы ГОСТ 8908–81. Этот же стандарт регламентирует и допуски углов конусов с длиной образующей или оси до 2500 мм.
Стандартом установлены 17 степеней точности допусков углов АТ, обозначаемых числами в порядке убывания точности: 1, 2,..., 17. При обозначении допуска угла заданной точности к обозначению допуска угла АТ добавляют номер соответствующей степени точности: АТ 1, АТ 2,..., АТ 17. Допуски углов с одинаковыми длинами короткой стороны при переходе от одной степени точности к другой изменяются по ряду R 5 (геометрическая прогрессия со знаменателем 1,6).

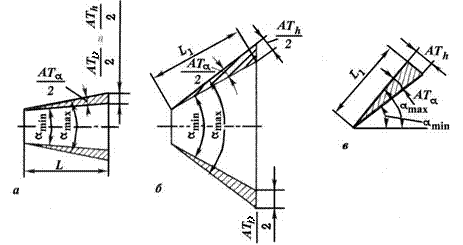

Стандартом для каждой степени точности определены четыре вида допусков на угловые размеры рис. 3.93:
Рис. 3.93. Допуски углов и конусов
· АТα – «теоретический» допуск угла, выраженный в угловых единицах (в микрорадианах или в градусах, минутах, секундах);
· АТ`α – округленное значение допуска угла в градусах, минутах, секундах. Например, если допуск АТ 17 = 4о30`01`` (при интервале длин L 1 до 10 мм), то соответствующий ему допуск АТ`α 17 равен 4о;
|
|
· АТh – допуск угла, выраженный в единицах длины (в микрометрах) как отрезок на перпендикуляре к номинальному положению короткой стороны угла, на расстоянии L 1 от вершины этого угла;
· АТD – допуск угла конуса, выраженный в единицах длины (в микрометрах) и отсчитываемый по перпендикуляру к оси конуса как разность наибольшего и наименьшего допустимых диаметров в заданном нормальном к оси сечении конуса. Допуск задают на определенном осевом расстоянии L.
Допуски в угловых и линейных единицах связаны зависимостью
АТh = 10 –3 АТα L 1,
где АТh – допуск угла в единицах длины, мкм;
АТα – допуска угла в угловых единицах, мкрад;
L 1 – длина стороны угла или длина образующей конуса, мм.
При назначении допусков следует различать конусы с конусностью не более 1:3 и более 1:3.
Конусность, как правило, указывают в виде отношения 1: Х, где Х – расстояние между поперечными сечениями конуса, разность диаметров которых равна 1 мм, например, С = 1:20. Стандарт ГОСТ 8593–81 устанавливает нормальные конусности и соответствующие им углы конусов.
Для конусов, имеющих малые углы (при конусности С ≤ 1:3 или при значении угла конуса α ≤ 19о), практически АТD ≈ АТh (разность составляет не более 2 %). Для таких конусов принимают L ≈ L 1 и назначают допуск АТD, полагая что АТD ≈ АТh.
Допуск АТh назначают в зависимости от длины L 1 на конусы, имеющие конусность более 1:3. При больших значениях С и α
АТD = АТh / cos (α/ 2 ).
В отличие от нормирования полей допусков гладких цилиндрических поверхностей, положение которых определяется основными отклонениями, стандарт не устанавливает расположение полей допусков угловых размеров. Чаще других используют три варианта расположения полей допусков углов: «внутри угла», «снаружи угла» и симметрично относительно нулевой линии (условные обозначения - АТ, + АТ и ± АТ/ 2). Типовые варианты расположения полей допусков углов для призматических деталей относительно номинального размера угла показаны на рисунке 3.94. Разрешаются и иные виды расположения полей допусков углов (одностороннее с двумя положительными или отрицательными отклонениями, асимметричное с отклонениями разных знаков). Поля допусков углов конусов также могут располагаться любым выбранным образом.
|
|
При конструировании наиболее удачным представляется назначение поля допуска с симметрично расположенными отклонениями.
Рис. 3.94. Схемы расположения полей допусков углов призматических деталей
Допуски углов призматических элементов детали устанавливают в зависимости от номинальной длины меньшей стороны угла L 1.
Значение допуска угла призматической детали или конуса зависит от его степени точности.
Примеры числовых значений допусков углов (формализованные допуски) для трёх степеней точности приведены в таблице 24. Одним входом в таблицу является длина короткой стороны угла (эффективный параметр), причем интервалы длин (сгруппированные эффективные параметры) начинаются и заканчиваются нормальными размерами ряда Ra 5. Второй вход в таблицу – уровень относительной точности угла (в данном стандарте определяется как степени точности).
Таблица 24
Допуски углов степеней точности 5…7
Интервал длин L, Lt, мм | Степени точности | |||||||||
АТ5 | АТ6 | АТ7 | ||||||||
АТα, мкрад | АТ`α | АТh, АТD мкм | АТα, мкрад | АТ`α | АТh, АТD мкм | АТα, мкрад | АТ`α | АТh, АТD мкм | ||
Свыше 40 до 63 | 26" | 5...8 | 40" | 8…12,5 | 1' | 12,5...20 | ||||
» 63» 100 | 20" | 6,3...10 | 32" | 10…16 | 50" | 16...25 | ||||
» 100» 160 | 16" | 8...12,5 | 26" | 12,5…20 | 40" | 20...32 | ||||
» 160» 250 | 12" | 10...16 | 20" | 16…25 | 32" | 25...40 | ||||
» 250» 400 | 10" | 12,5...20 | 16" | 20…32 | 26" | 32...50 | ||||
» 400» 630 | 8" | 16...25 | 12" | 25…40 | 20" | 40...63 | ||||
» 630» 1000 | 31,5 | 6" | 20...32 | 10" | 32…50 | 16" | 50…80 | |||
» 1000» 1600 | 5" | 25...40 | 8" | 40…63 | 12" | 63...100 | ||||
» 1600» 2500 | 4" | 32...50 | 31,5 | 6" | 50…80 | 10" | 80...125 | |||
Области применения каждой из 17 степеней определяются функциональными требованиями к точности угловых размеров.
Так степени точности от 5 и выше используются при назначении допусков угловых концевых мер.
Степени точности 5 и 6 применяются для сопрягаемых конусов особо высокой точности, например, точных опор скольжения, конических элементов герметичных соединений, посадочных элементов сменных измерительных наконечников приборов.
Степени 7, 8 используются для таких деталей высокой точности, которые требуют хорошего центрирования (конические центрирующие поверхности валов и осей, а также сопрягаемые с ними ступицы зубчатых колес и конусных муфт) при высокой точности соединений.
Степени 9...12 применяются в деталях нормальной точности, таких как направляющие планки, фиксаторы, конические элементы валов, втулок и др.
Степени 13...15 предназначены для деталей пониженной точности, которые используются в стопорных устройствах и т.п.;
Степени 16 и 17 используют для назначения допусков несопрягаемых угловых размеров.
ГОСТ 8593 – 81 устанавливает два ряда нормальных конусностей и углов конусов.
Для призматических деталей (рис. 3.95) кроме нормальных углов стандарт допускает применять стандартные уклоны S. Уклон представляет собой отношение перепада высот (H – h) к расстоянию L между местами их измерения:
|
|
S = (H – h)/L = tg β.
Рис. 3. 95. Параметры угловых призматических деталей
