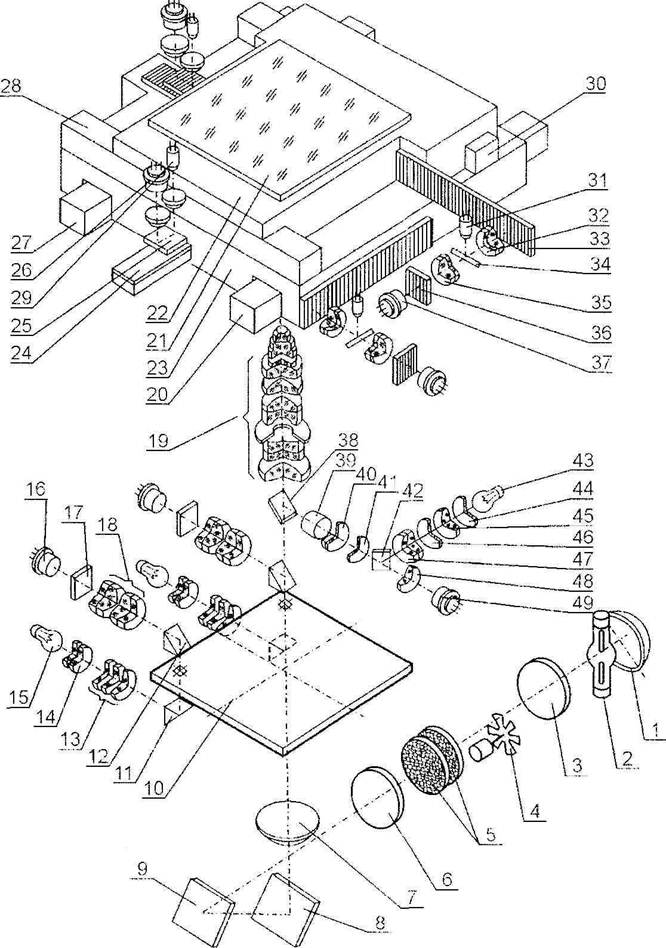

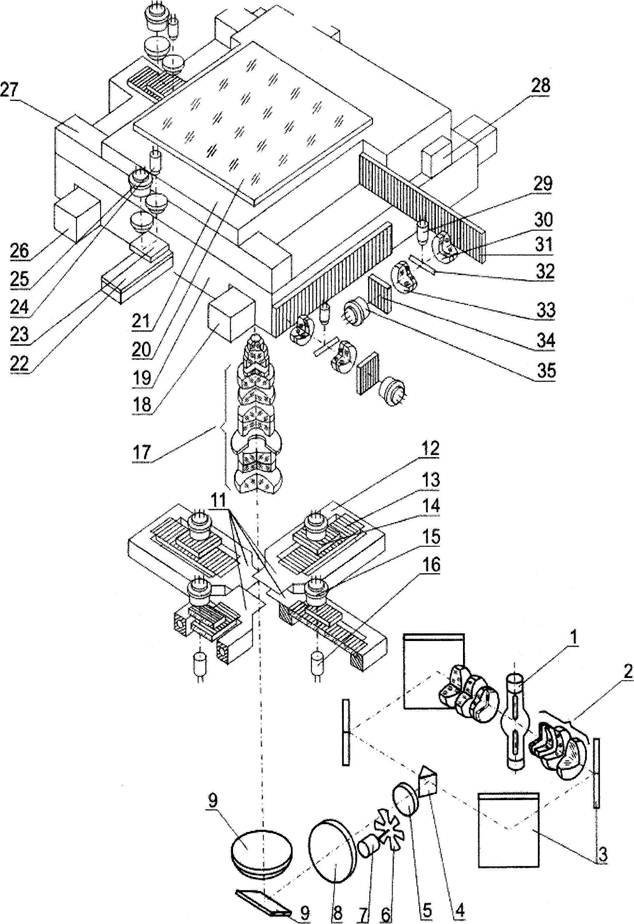

Оптическая схема фотоповторителя

27- Аэростатическая направляющая 28 -Аэростатическая направляющая 29- Излучатель 30- Аэростат 31 - С вето диод 32- Линза 33- Измерительная линейка 34- Полупрозрачное зеркало 35- Линза 36- Растр 37- Фотоприемник 38-Зеркало 39- Компенсатор хроматизма 40- Сканирующий диск 41- Второй растр 42- Полупрозрачное зеркало 43- Источник 44- Светофильтр 45-Линза 46- Растр 47- Склеенная линза 48- Линза 49- Фотолриемник

1- Резистор

2- Ртутная лампа ДРШ

3- Линза

4- Затвор

5- Растры

6- Линза

7- Конденсор

8,9- Отклоняющие зеркала

10-ПФО

11-Призма

12- Призма

13-Конденсор

14- Коллектор

15-Осветитель

16- Фотоприемник

17- Маска

18- Объектив

19- Объектив

20- Аэростатическая направляющая

21 - Фотопластина 22- Каретка 23-Каретка

24- Дифракционная решетка

25- Прозрачная дифракционная решетка

26- Фото приемник

Излучение ртутной лампы 2 рефлектором направляется на линзу в плоскость затвора. Далее поток ультрофиалетового излучения проходит через блок растров, каждый из которых состоит из 37 линз, находящихся в фокусе соответствующей линзы второго растра. С помощью линзы, отклоняющих зеркал и конденсора на ПФО направляется равномерный поток излучения.

Объектив проецирует изображение ПФО с 10 кратным уменьшением в

плоскость фотопластин.

Датчик базирования ПФО включает: осветитель, коллектор, конденсор, призму, которые направляют поток света на знак базирования ПФО. Поток света, прошедший через прозрачный участок знака, призмой и объективом 18 направляется на маску 17. Количество световой энергии пропускаемой на маску анализируется фотоприемником 16 и преобразуется в сигнал управления приводами базирования ПФО.

Фотопласгина 21 переведется при мультипликации по координатным осям с помощью каретки 22,23 и аэростатических направляющих 20, 27, 28, 30. Для контроля перемещения кареток используются два датчика линейных перемещений. Каждый датчик включает, отраженную дифракционную решетку, 24 закрепленную на каретке прозрачную дифракционную решетку 25, неподвижно закрепленную в корпусе датчика, совместно с излучателем 29 и фотоприемником 26.

Датчик базы

Датчики базы производят контроль начальной установки кареток координатного стола и периодический контроль их положения. Каждый датчик базы содержит измерительную линейку 33, закрепленную на каретке, освещаемую свето диодом 31 через полупрозрачное зеркало 34 и линзу 32. При перемещении каретки изображение линейки 33 проецируется линзой 35 и перемещается в плоскости растра 36, возникающий при этом преремещении световой поток поступает на фотоприемник 37.

Точность работы ДЛП, ДБ зависит:

1) от шага растра

2) шага дифракционной решетки

3) точности изготовления растра, решетки

4) способа отсчета муаровых полос

5) преобразование электрических сигналов фотоприемников в информацию об измеряемом перемещении

Для получения информации о величине и направлении перемещения используется устройство счета муаровых полос
