Система совмещения

Система совмещения установки выполнена на базе фотоэлектрического микроскопа (ФЭМ), контролирующего положение знаков совмещения п/п относительно оси проекционного объектива.

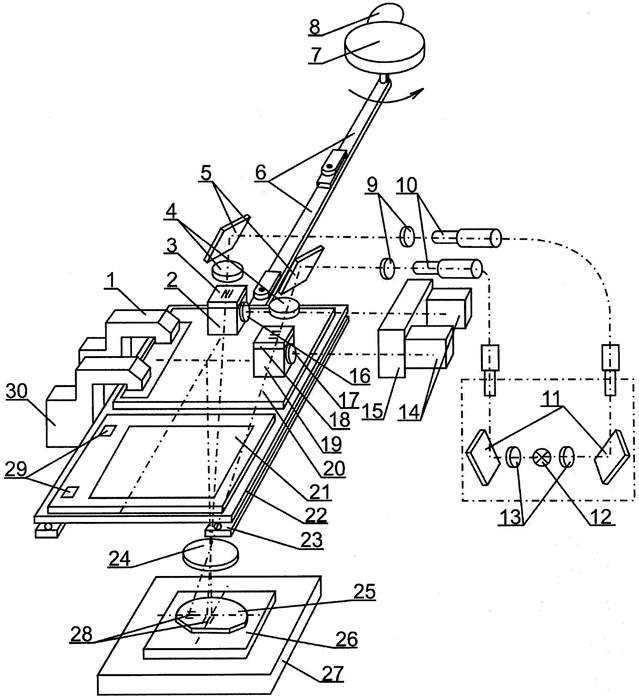

Источник света 12, который через конденсоры 13, зеркало 11, волокнооптические световоды 10, светофильтры 9 и зеркала 5 направляет два луча на линзы 4, а через них на маски 3,18.Маски выполнены на верхних торцах светоделительных кубиков 2 и 19 закреплённых на измерительном ф/ш 20. Объектив 24 проецирует изображение реперных знаков масок З и 18 на поверхности подложки 25, перемещающийся на индукторе 26 относительно статора ЛШД. Отразившиеся от подложки лучи, в обратном направлении образуют в фокальной плоскости объектива т.е. в плоскости масок 3 и 18 автоколлимационное изображение их реперных знаков. Формирующие это изображение лучи отклоняются полупрозрачными гранями кубиков 2 и 19 на линзы 16,17 установленных на кубиках. Эти линзы строят уменьшенное изображение зрачка объектива 24 в плоскости фотоприёмников 14 датчика совмещения 15. Спектральный диапазон излучения, выделяемый диэлектрическими зеркалами 11, светофильтрами 9 и материалом масок 3 и 18 составляет 0,52 - 0,59 мкм.

Реперные знаки масок 3 и 18 выполнены в виде набора нерегулярно расположенных щелей в маскирующем покрытии, их изображение на подложке выглядит в виде светящихся полос. Реперные знаки подложки 28 аналогичны по форме и размерам знакам масок.

Отличие их состоит в том, что они выполнены в виде полос, рассеивающих падающее от них излучение. Расстояние между штрихами реперных знаков на маске и подложке выбрано таким, что при любом их взаимном положении, кроме одного точного, одновременно совпадают не более одного штриха. При точном совмещении происходит полное совпадение всех штрихов на подложке и маске. Поскольку знаки на подложке рассеивают излучение, момент совмещения знаков соответствует минимуму светового потока, попадающему через объектив 24 в фотоприёмники 14. По сигналам фотоприемников координатная измерительная система производит отсчёт координаты знака на подложке. После точной ориентации подложки и отсчёта координат её реперных знаков измерительный ф/шаблон заменяется ПФО. Для этого каретка 22 с закреплённым на ней ПФО 21 и измерительным шаблоном 20 смещается на шариковых направляющих 23 вдоль оси У. Привод каретки включает электродвигатель 8, червячный редуктор 7 и тяги 6. Крайние положения каретки задаются упорами, для точной ориентации измерительного шаблона и ПФО используются знаки базирования 29, положение которых контролируется датчиками базирования 1 и 30.

Система автофокусировки.

Необходимость применения такой системы и требования к ней определяются оптическими свойствами объективов. Глубина резкости ∆Z высокоразрешающих проекционных объективов определяется длинной волны ультрафиолетового излучения λи числовой апертурой объектива А: ∆Z= λ/2А²

Для типовых значений λ =0,436 и А=0,25 - 0,28 глубина резкости составляет ∆Z=2,8 - 3,5 мКм. Неплоскостность п/п, особенно прошедших высоко температурную обработку, значительно превышает эти значения. В связи с этим на каждом шаге мультипликации производится точное размещение экспонируемой зоны подложки в пределах глубины резкости объектива. В установке ЭМ-584 используется оптический датчик фокусировки.

Апертура (отверстие) лат. - действующее отверстие оптической системы, определяемое размерами линз или диафрагм.

Угловая апертура - угол α между крайними лучами конического светового пучка, входящего в

оптическую систему.

Числовая А равна n sin α/2, где n - показатель преломления среды, в которой находится предмет.

Освещённость изображения пропорциональна квадрату числовой Апертуры. Разрешающая способность прибора (min расстояние между 2-мя близлежащими точками, при котором они всё ещё видны отдельно) пропорциональна апертуре.
