Сваи используют для устройства фундаментов под различные здания и сооружения, повышения несущей способности слабых грунтов, а также для укрепления стенок котлованов от обрушения.
| Отчет по производственной практике
|

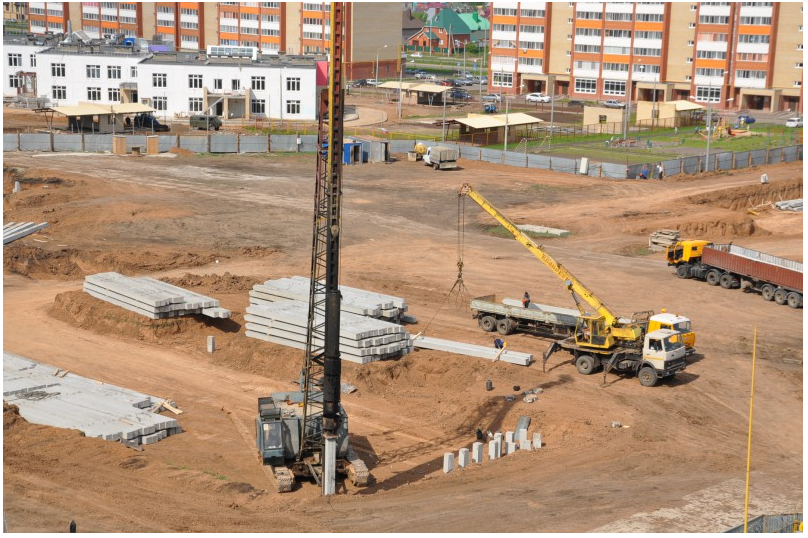

Устройство свайных фундаментов является комплексным процессом, в общем случае включающим (на примере метода погружения): подготовку территории для ведения работ и геодезическую разбивку с выносом в натуру положения каждой сваи; доставку на стройплощадку, монтаж, наладку и опробование оборудования для погружения свай; транспортировку готовых свай от места изготовления к месту их погружения; погружение свай; срезку отдельных свай на заданной отметке; демонтаж оборудования; устройство ростверка.
В зависимости от способов создания в грунте полости и методов укладки и уплотнения материала набивки сваи подразделяют на: буронабивные, пневмонабивные, вибротрамбованные, частотрамбованные, песчаные и грунтобетонные.
Буронабивные сваи. Характерной особенностью технологии устройства буронабивных свай является предварительное бурение скважин до заданной отметки и последующее формирование ствола сваи.
В зависимости от грунтовых условий буронабивные сваи устраивают одним из следующих трех способов: без крепления стенок скважин (сухой способ), с применением глинистого раствора для предотвращения обрушения стенок скважины, с креплением скважин обсадными трубами.
Сухой способ применим в устойчивых грунтах (просадочные и глинистые твердой, полутвердой и тугопластичной консистенции), которые могут держать стенки скважины. Технология устройства таких свай состоит в следующем. Методами вращательного бурения (шнековая колонна или ковшовый бур) в грунте разбуривают скважину необходимого диаметра и на заданную глубину. По достижении проектной отметки в необходимых случаях нижнюю часть скважины расширяют с помощью специальных расширителей, закрепленных на буровой штанге и входящих в комплект бурового станка. Принцип работы расширителя следующий: давление, передаваемое через штангу, раскрывает шарнирную систему ножей расширителя; при вращении штанги ножи срезают грунт, попадающий в бадью, расположенную под расширителем. За 4...5 операций срезывания и извлечения грунта образуется
уширенная полость диаметром до 1,6 м. После приемки скважины в установленном порядке при необходимости в ней монтируют арматурный каркас и бетонируют методом вертикально перемещающейся трубы.
Устройство буронабивных свай с креплением стенок скважин обсадными трубами возможно в любых геологических и гидрогеологических условиях. Обсадные трубы можно оставлять в грунте или извлекать из скважин в процессе изготовления свай (инвентарные трубы). Секции обсадных труб, как правило, соединяют стыками специальной конструкции или с помощью сварки. Погружают обсадные трубы в процессе бурения скважины гидродомкратами, а также посредством забивки трубы в грунт или вибропогружением. Бурят скважины специальными установками вращательным или ударным способом.
После зачистки забоя и установки в скважине арматурного каркаса скважину бетонируют методом вертикально перемещаемой трубы (ВПТ). По мере заполнения скважины бетонной смесью инвентарную обсадную трубу извлекают. При этом специальная система домкратов, смонтированных на установке, сообщает обсадной трубе возвратно-поступательное и полувращательное движение, дополнительно уплотняя бетонную смесь. По окончании бетонирования скважины голову сваи формуют в специальном инвентарном кондукторе.
| Отчет по производственной практике
|
| Отчет по производственной практике
|
| Отчет по производственной практике
|
Тема №4. Устройство ростверков.

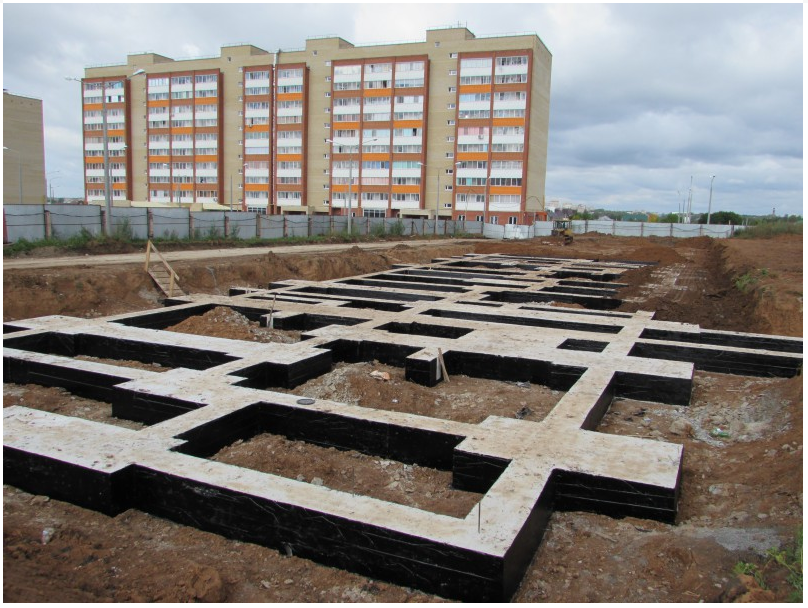

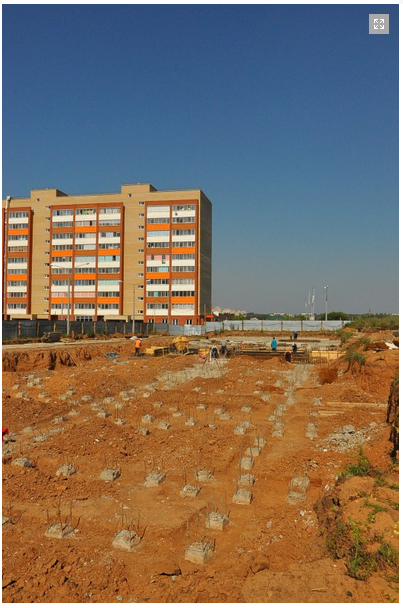

Конструкцию ростверка и технологию его устройства принимают в зависимости от типа свай. Ростверки объединяют группу свай в одну конструкцию и распределяют на них нагрузки от сооружения. Они чаще всего представляют собой непрерывную ленту по всему контуру здания в плане, включая внутренние стены. При использовании железобетонных свай ростверки могут быть выполнены из монолитного и сборного железобетона. В зависимости от типа здания или сооружения ростверки разделяют на высокие и низкие. При забивных сваях, головы которых после забивки могут оказаться на разных отметках, перед устройством ростверка необходимо выполнить трудоемкие операции по выравниванию голов свай. Для этого необходимо под определенный уровень срубить (срезать) бетон свай, обрезать или загнуть их арматуру.
| Отчет по производственной практике
|
Тема №6. Возведение фундаментов и фундаментных стен подвалов из блоков.
Сборные ленточные фундаменты состоят из сборных фундаментных подушек, армированных по расчету, выше которых устанавливают блоки стен. Железобетонные фундаментные плиты-подушки и бетонные стеновые блоки унифицированы, номенклатура предусматривает их разделение на четыре группы, каждая из которых отличается воспринимаемой нагрузкой. Для повышения жесткости сооружения, для выравнивания осадок при строительстве на слабых грунтах и в качестве антисейсмических мероприятий сборные фундаменты усиливают армированными швами или железобетонными поясами, устраиваемыми поверх фундаментных подушек или последнего ряда стеновых фундаментных блоков по всему периметру здания на одном уровне.
При песчаных грунтах фундаментные блоки укладывают непосредственно на выровненное основание, при других грунтах - на песчаную подушку толщиной 10см. Под подошвой фундаментов нельзя оставлять насыпной или разрыхленный грунт, его необходимо удалить и вместо него засыпать песок или щебень. Углубления в грунтовом основании высотой более 10 см заполняют монолитным бетоном. Ширину и длину песчаного основания делают на 20...30 см больше размеров фундамента, чтобы блоки не свисали с песчаной подушки.
Фундаментные блоки укладывают по схеме их раскладки в соответствии с проектом, чтобы обеспечить разрывы для прокладки труб водоснабжения, канализации и других вводов.

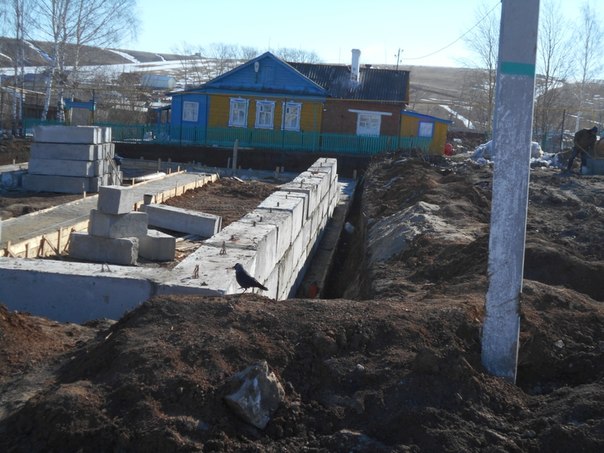

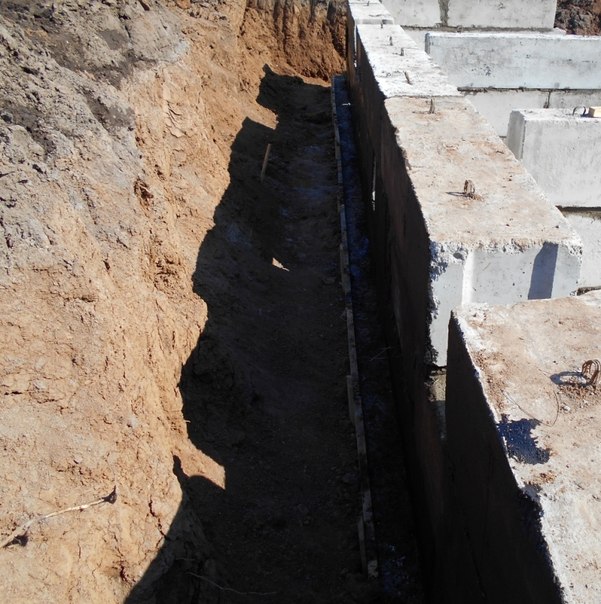

Монтаж начинают с установки маячных блоков по углам и в местах пересечения стен. Фундаментный блок и подается краном к месту укладки, наводится и опускается на основание, незначительные отклонения от проектного положения устраняют, перемещая блок монтажным ломиком при натянутых стропах. При этом поверхность основания не должна быть нарушена. Стропы снимают после того, как блок займет правильное положение в плане и по высоте. Разрывы между блоками ленточного фундамента и боковыми пазухами в процессе монтажа заполняют песком или песчаным грунтом и уплотняют.

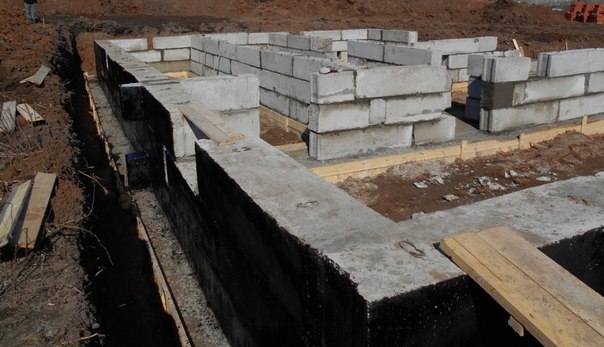

Монтаж стен подвала (стеновых блоков) начинают после проверки положения уложенных фундаментных блоков (подушек) и устройства гидроизоляции. Если в проекте отсутствуют особые указания, то в качестве изоляции расстилают слой раствора толщиной 2...3 см по очищенной поверхности фундаментов; раствор одновременно служит выравнивающим слоем.
В соответствии с монтажной схемой на фундаментах размечают положение стеновых блоков первого (нижнего ряда), отмечая места вертикальных швов. Монтаж начинают с установки маячных блоков в углах и местах пересечения стен на расстоянии 20...30 м друг от друга. После установки маячных блоков на уровне их верха натягивают шнур - причалку, по которому устанавливают рядовые блоки.
Последующие ряды блоков монтируют в той же последовательности, размечая раскладку блоков на нижележащем ряду. Первые два ряда блоков устанавливают с уложенных фундаментных блоков, последующие - с инвентарных подмостей. Марка раствора, на котором должны монтироваться блоки, указывается в проекте.
Монтажный кран можно располагать на бровке котлована, тогда в пределах захватки сначала монтируют все фундаментные блоки, а затем блоки стен подвала.
| Отчет по производственной практике
|
| Отчет по производственной практике
|
