Стопор или со стопором, что означает наличие, устройство препятствует обратному вращению диска счётчика

У некоторых счётчиков на щитках имеется отдельно выполненный счётчик числа оборотов диска.

Устройство индукционного счётчика.

Принцип действия индуктивности механизма основан на взаимодействии двух переменных магнитных потоков с токами, вызванными этими потоками в подвижной части ((диск) наводятся токи).

Счётчик состоит из двух электрических магнитов (тока и напряжения) между которыми расположен подвижный диск. Электрические магниты расположены друг против друга, чтобы был фазовый сдвиг в пространстве между потоками напряжения и тока.

Обмотки напряжения подключаются параллельно в сеть обмотки тока, включаются последовательно нагрузкой. Электрический магнит напряжения всегда находится под напряжением.

Для торможения диска при отключения нагрузки около диска расположен вспомогательный магнит.

Счётный механизм через червячную передачу соединён с осью диска и считает за счёт заранее рассчитанного передаточного числа расходуемой энергии. В некоторых счётчиках имеется счётчик оборотов диска.

Особенностью индуктивных счётчиков.

Доля получения одного вращающего момента диска необходимо иметь не менее двух переменных магнитных потоков, сдвинутых противоположно по фазе на угол 90 градусов. Регулировка этого сдвига осуществляется короткозамкнутым витком на электромагните тока.

Регулировка осуществляется перемещением пластины по короткозамкнутому витку, в виде проволоки с повешенным сопротивлением. Кроме этого на вращающий момент влияет частота, размеры и материал диска.

Чувствительность счётчика min I при котором диск начинает вращаться, чтобы получить такую чувствительность необходимо компенсировать трения в опорах, трение диска, нелинейность материала электрического магнита.

Для такой компенсации и повышенной чувствительности не зависимо от тока создают дополнительный компенсационный момент, путём разделения магнитного потока напряжения. Это можно сделать при помощи ассиметричного расположенной пластины – около воздушного зазора магнитного провода (компенсационный момент).

В счётчиках возникают самоходность, тоесть вращение диска при отсутствии тока.

Для устранения самоходности применяют анти самоходное устройство на электромагнитопроводе напряжения, располагают стальную пластинку, а на оси диска закрепляют стальной крючок. Пластина постоянно намагничивается при повороте крючка и прохождении пластины за счёт магнитного поля диска тормозится.

Счётчики имеют перегрузочную способность 5- 400% (погрешность счётчика не должна сохраняться и не зависит.) Погрешность зависит от номинального тока и нагрузочного.

Схемы включения счётчиков:

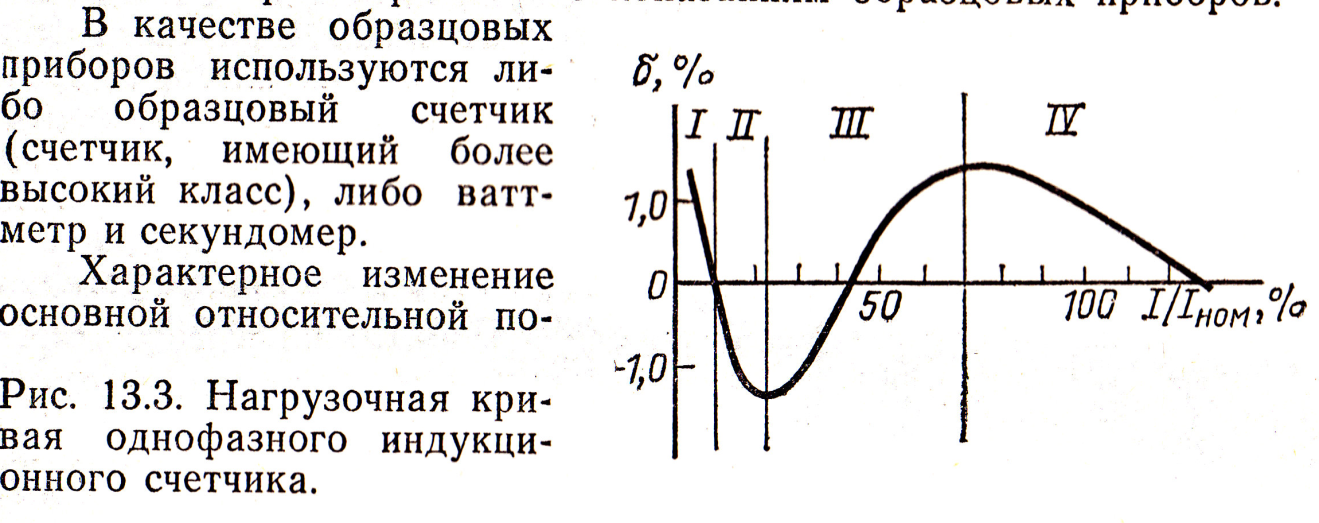

Нагрузочная кривая

Схема включения счётчика типа СА 4.

Включение счётчика типа СА 4 с использованием трансформаторов тока.

Обычно правильность проверяют по диагностике счётчика, сравнивая с правильной. В более простом случае проверяют цепи напряжения и цепи тока.

Для трёхфазных счётчиков необходимо перед подключением проверить порядок чередования фаз. Чтобы диск счётчика вращался в нужную сторону необходимо порядок чередования фаз. Для проверки применяют фазоуказатель индукционного типа (И-Б17). Состоит из трёх катушек, над которыми расположен подвижный диск. Правильное направление диска указано стрелкой, тремя клеммами прибора. Обозначаются А, В, С. Подключение трёхпроводной в произвольном порядке. После включения вольтметра кратковременно нажимают кнопку. Если направление правильное, то соответственно к фазам А, В, С находят провода «сеть» и на сетевых клеммах отмечают эти фазы.

Диск счётчика может вращаться в нужную сторону, но медленнее или быстрее, что обычным способом определить трудно. Поэтому применяют определённые приёмы включения счётчика, по которым измеряют правильность.
