Измерение осуществляется вибрационным частотомером, электромагнитным (динамическим) логометром. Электронными способами, мостовым способом.
Вибрационный частотомер не имеет стрелки, а имеет необходимое количество вибрирующих пластин, связанных с электрическим магнитом, по которому пропускают ток, измеряемой частоты.
Каждая пластина настроена в резонанс на определенную частоту. Вибрационные частотомеры измеряют только промышленную частоту. Измерение повышенной и высокой частоты осуществляется электронными частотомерами.
Электродинамический частотомер.

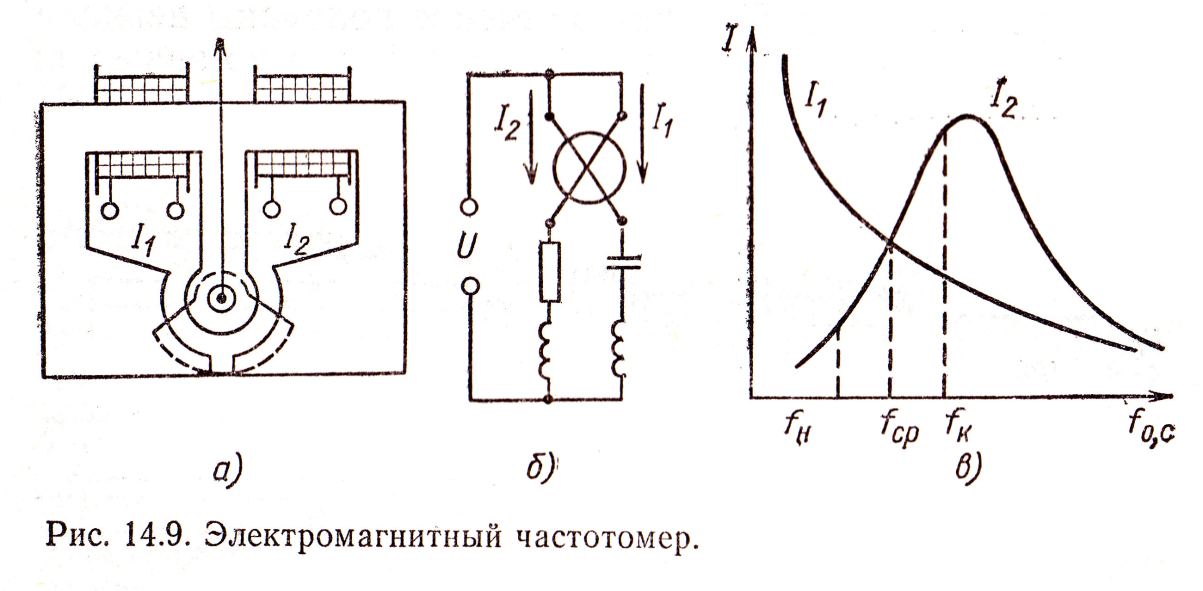

Представляет собой логометр ЭДС, в котором включена первичная обмотка и обмотка напряжения, соответственно конденсатор и индуктивность резистора. Конденсатор катушки на напряжение обеспечивает сдвиг по фазе между током и напряжением на угол 90 градусов.
Цепочка включена в токовую обмотку, образуя резонансный контур с собственной частотой в диапазоне измерения.
