Структурная модель ИС

Структурную модель системы составляют на первом этапе построения системы управления организацией. При этом изучают и формализуют представление внешних воздействий, структуру взаимоотношений между элементами и их особенности (характерные параметры, стратегии, ограничения, критерии). При анализе последствий внешних воздействий особое внимание уделяют характеристике среды функционирования и взаимоотношениям с другими объектами и системами (вышестоящими организациями, общественными структурами и т.д.) с содержанием двух типов взаимоотношений координации: вертикальной, имеющей иерархическую структуру соподчиненности (субординации), и горизонтальной, соответствующей межличностным и межгрупповым отношениям. Структурная модель организации строится по правилам символического изображения системы путем классификации элементов. Каждому элементу каждого класса соответствует определенный символ. Наиболее важным моментом здесь являют определение значимости элементов системы на основании наличия между ними определенной совокупности отношений. Такое ранжирование позволяет перевести качественное понимание значимости в количественную форму, соотнеся ее с соответствующей квалификацией элементов анализируемой или создаваемой структуры.

В качестве примера рассмотрим структурную модель системы, которой является компьютер.

Структурную модель системы еще называютструктурной схемой. На структурной схеме отражается состав системы и ее внутренние связи. Наряду с термином «связь» нередко употребляют термин «отношение».

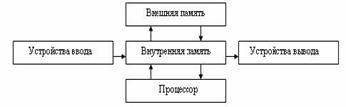

Наглядным способом описания структурной модели системы являются графы. На рисунке 6.2 в виде ориентированного графа приведена структурная модель компьютера.

Рисунок 6.2 – Структурная модель компьютера

Здесь стрелки обозначают информационные связи между элементами системы. Направление стрелок указывает на направление передачи информации.

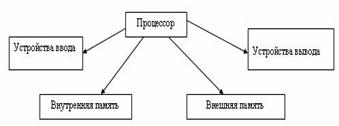

Однако, если ВКРировщика интересуют связи по управлению, то граф-модель компьютера будет иметь вид (рисунок 6.3).

Рисунок 6.3 – Структурная модель компьютера

Здесь стрелка обозначает направление управляющего воздействия. Смысл схемы заключается в том, что процессор управляет работой всех остальных устройств компьютера.

Следовательно, структурная модель одной и той же системы может быть разной в зависимости от целей моделирования.
