Низковольтная цепь.
1. При включении кнопки "Компрессоры" на пульте машиниста не
работают компрессоры в обеих секциях (БВ2 включено, вентиляторы работают). Необходимо:
1 вариант - включить кнопку "Компрессоры" в задней кабине. I
2 вариант - на клеммовой рейке соединить провода Э442 - Э702 *
компрессорами управлять кнопкой "Противобоксование".
2. Не работает компрессор в одной секции (БВ2 включено, вентиляторы работают).
Необходимо:
1вариант - включить кнопку "Компрессоры" в задней кабине.

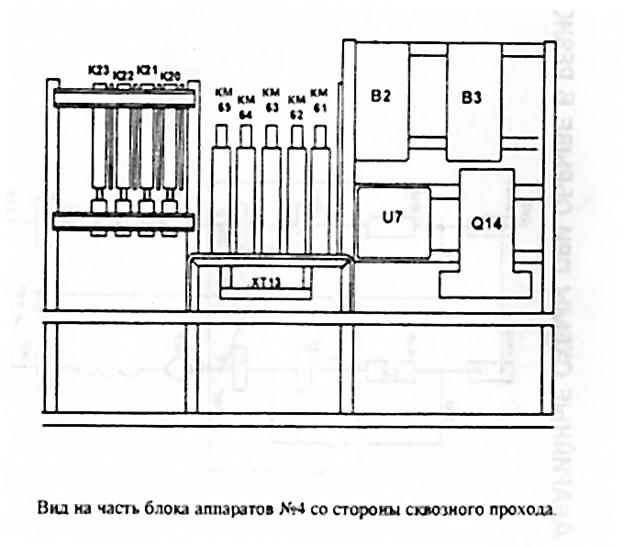

2вариант - провод 704 на контакторе КМ63 соединить с проводом
Э442 на клеммовой рейке под датчиком боксования (блока ПБЗ) и управлять компрессорами кнопкой "Противобоксование" (ПБЗ).
3. При включении кнопки "Компрессоры" на пульте S1 машиниста -
горит предохранитель АБ. Выход - отсоединить провод 704 от контактора КМ63 и заизолировать и дать питание от клеммовой рейки под датчиком боксования (блока ПБЗ) провод Э442 на клемму катушки КМ63, где был провод 704 и управлять кнопкой "ПБЗ".
