Высоковольтная цепь

При включении кнопки компрессоры отключается БВ2, Отключе­ние может происходить из-за короткого замыкания в стойках под­вижных контакторов КМ63 или КМ69, а также в резисторах R63, R68, R69 и двигателях компрессоров.

Для определения короткого замыкания необходимо: от контактора КМ63 отнять кабели 220, 220-1 и дать высокое напряжение.

. Если срабатывает БВ2, то короткое замыкание в КМ63. Выход - заменить КМ63 контактором КМ69.

2. Если БВ2 не срабатывает, раздельно прозвонить кабели 220 и
220-1.

а) Короткое замыкание в кабеле 220. Выход: отсоединить кабель 220 и заизолировать, а кабель 220-1 соединить с контактором КМ63.

б) Короткое замыкание в кабеле 220-1, резисторах R63, R68.

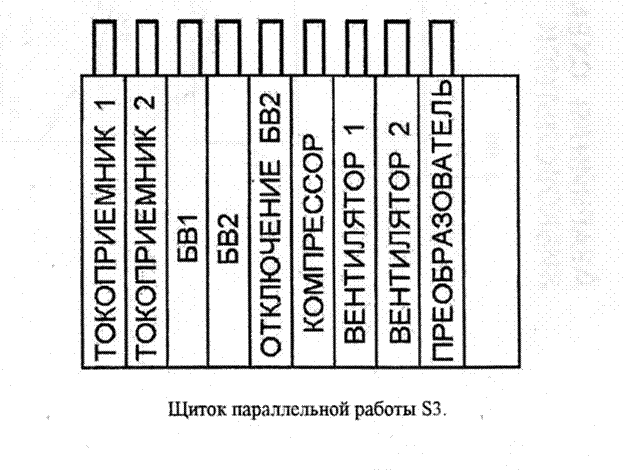

Выход - выключить кнопку компрессора на щитке параллельной работы S3.

3. Для определения короткого замыкания в контакторе КМ69 необ­ходимо от контактора КМ69 отнять кабели 222, 222-1, 221 и соеди­нить вместе помимо контактора КМ69 и дать высокое напряжение.

Если БВ2 не срабатывает, то короткое замыкание в контакторе КМ69, а если БВ2 отключается, то короткое замыкание в двигателе компрессора.

Выход: выключить кнопку компрессора на щитке параллельной работы S3.

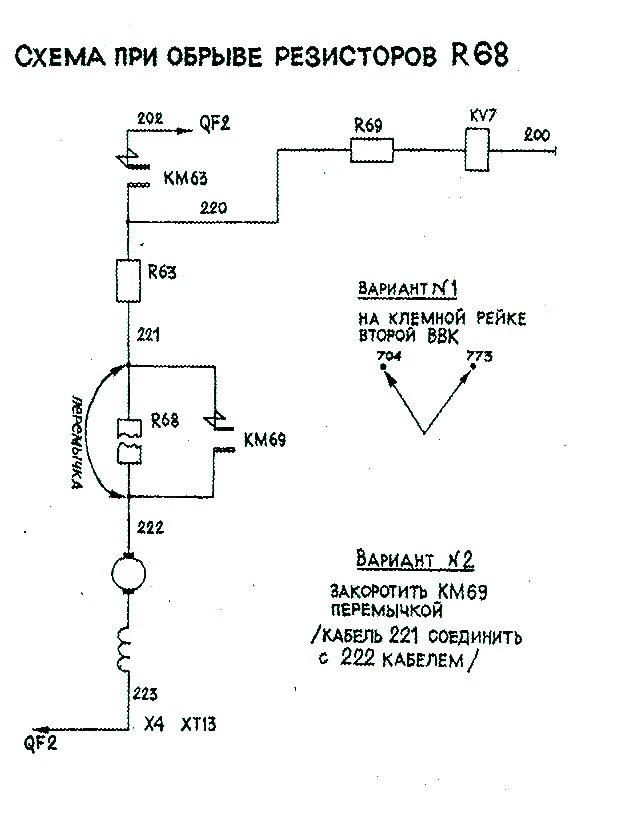

4.Обрыв в резисторе R63.

Выход: соединить кабель 220 у контактора КМ63 с кабелем 221 контактора КМ69. Под губки к.э., SP9 подложить изоляцию.

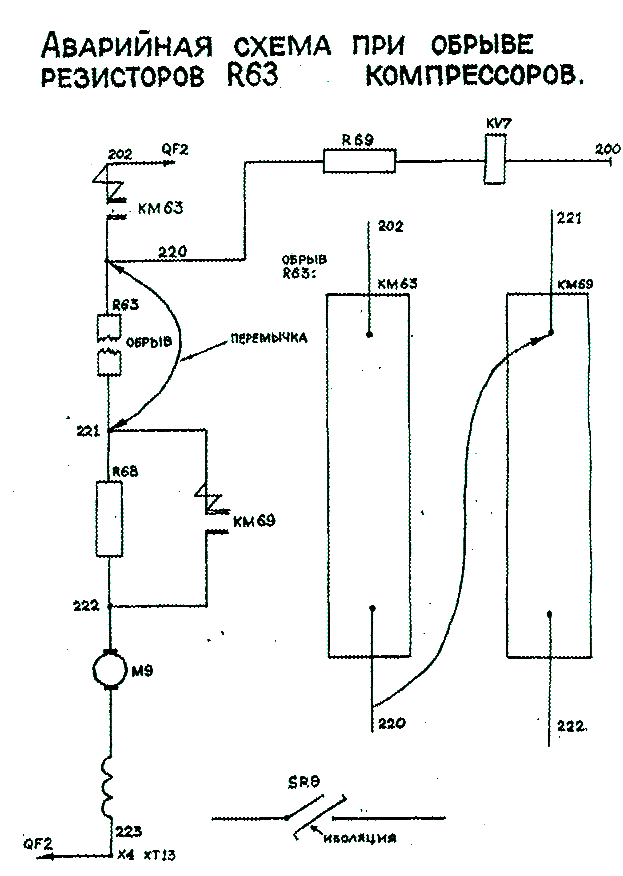

5. Обрыв в резисторе R68.

Выход: соединить перемычкой на клеммовой рейке второй высо­ковольтной камеры провода 704 - 773.
