Графический интерфейс VisSim

Программа VisSim предоставляет исследователю графический интерфейс, позволяющий основную часть работы по созданию модели выполнить с помощью мыши, а параметры элементов ввести с клавиатуры. Интерфейс VisSim состоит из главного окна, имеющего меню и ряд кнопок управления, воспринимающих щелчки кнопок мыши, и т.н. рабочего пространства, в котором строится и корректируется модель, наблюдаются результаты ее работы (рисунок 1.1).

С точки зрения исследователя интерфейс программы VisSim представляет собой интерактивный виртуальный лабораторный стенд, обеспечивающий построение моделей из отдельных блоков, запуск процесса моделирования, управление им и контроль результатов. Главное окно VisSim, с примером простой диаграммы представлено на рисунке 1.1.

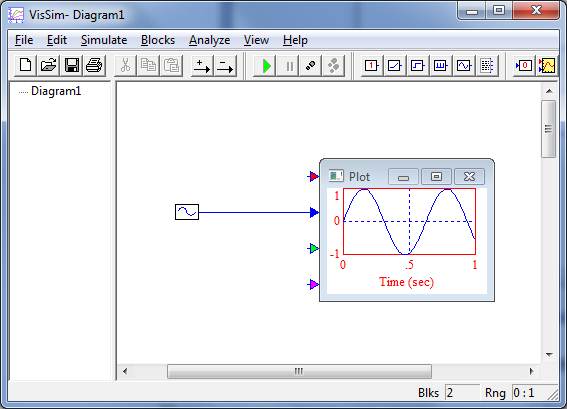

Рисунок 1.1 – Главное окно VisSim

При запуске процесса моделирования (щелчком по кнопке «Пуск» - «Go»), на осциллографе изображается сигнал, вырабатываемый генератором, в данном случае - синусоида. Амплитуду, частоту и начальную фазу сигнала генератора исследователь может менять, и при новом запуске моделирования эти изменения будут приводить к соответствующему изменению графика на экране осциллографа.

Диаграммой в VisSim называется совокупность связанных, а также автономных блоков и надписей, помещенных на рабочее пространство и способных функционировать при запуске процесса моделирования. Диаграмма может быть сохранена в виде отдельного файла и, при необходимости, открыта вновь.

Модель VisSim – это часть диаграммы, содержащая виртуальный аналог реальной или проектируемой системы. Диаграмма может содержать несколько моделей.
