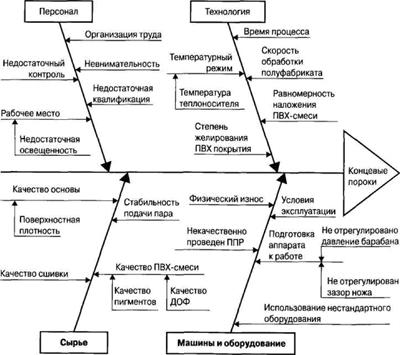

Причинно-следственная диограмма

Используется для решения проблем путем ранжирования факторов по важности

+ не перегромаждает инфо

Диаграмма представляет собой средство графического упорядочения факторов, влияющих на объект анализа. Главным достоинством диаграммы является то, что она дает наглядное представление не только о тех факторах, которые влияют на изучаемый объект, но и о причинно-следственных связях этих факторов. В основе построения диаграммы лежит определение (постановка) задачи, которую необходимо решать.При вычерчивании самые значимые параметры и факторы располагают наиболее близко к голове «рыбьего скелета». Построение начинают с того, что к центральной горизонтальной стрелке, изображающей объект анализа, подводят большие первичные стрелки, обозначающие главные факторы, влияющие на объект анализа. Далее к каждой первичной стрелке подводят стрелки второго порядка, к которым, в свою очередь, подводят стрелки третьего порядка и т. д. до тех пор, пока на диаграмму не будут нанесены все стрелки, обозначающие факторы, оказывающие заметное влияние на объект анализа в конкретной ситуации. Каждая из стрелок, нанесенная на схему, представляет собой в зависимости от ее положения либо причину, либо следствие: предыдущая стрелка по отношению к последующей всегда выступает как причина, а последующая — как следствие.
Этапы построения1. Определите перечень показателей качества (видов неудач, дефектов, брака), которые следует проанализировать.2. Выберите один показатель качества и напишите его в середине правого края чистого листа бумаги. Слева направо проведите прямую линию, которая будет представлять собой «хребет» будущей диаграммы 3. Запишите главные причины, влияющие на показатель качества;4. Соедините линиями («большими костями») главные причины с «хребтом», расположив основные из этих главных причин ближе к голове «рыбьего скелета».5. Определите и запишите вторичные причины для уже записанных главных причин.6. Соедините линиями («средними костями») вторичные причины с «большими костями».7. Нанесите всю необходимую информацию и проверьте законченность составленной диаграммы

10.ПЛАТЕЖНАЯ МАТРИЦА.

Применяется для выбора наиболее выйгрышной стратегии, при условии, что намизвестны вероятность наступления событий.В целом платежная матрица полезна, когда:

1. Имеется разумно ограниченное число альтернатив или вариантов стратегии для выбора между ними.

2. То, что может случиться, с полной определенностью не известно.

3. Результаты принятого решения зависят от того, какая именно выбрана альтернатива и какие события в действительности имеют место.

Представим ситуацию торгового агента, который решает, лететь ему самолетом или ехать поездом за город, где находится потребитель. Если погода будет хорошей, он может лететь и потратить на всю дорогу от ворот до ворот 2 ч, а если придется ехать поездом - 7 ч. Если он поедет поездом, то потеряет день на месте его работы, который, по его оценке, мог бы увеличить сбыт на 1500 долл. По оценке иногородний потребитель должен вручить ему заказ на 3000 долл., если он лично посетит клиента. Если он запланирует лететь к клиенту, в потом самолет вынужден будет приземлиться из-за тумана, придется заменить личное посещение телефонным звонком. Это приведет к уменьшению заказа иногороднего клиента до 500 долл., зато агент сможет обеспечить заказы на 1500 долл. дома.

Приведенные выше данные платежной матрицы отражают оценку последствий разных вариантов действий. Дополнительно представлены некоторые предположения относительно вероятности тумана (который скажется на самолете, но не на поезде) и ясной погоды. Мы видим, что вероятность ясной погоды в 10 раз выше, чем тумана. Далее, матрица показывает, что, действуя по первому варианту стратегии (самолет), если погода будет хорошей (9 шансов из 10), торговый агент по оценке продаст товаров на 4500 долл. (это и есть результат или последствия). Три других варианта последствий можно объяснить таким же образом, мы опускаем эти рассуждения.

Определив ожидаемое значение каждой альтернативы и расположив результаты в виде матрицы, руководитель без труда может установить, какой выбор наиболее привлекателен при заданных критериях. Он будет, конечно, соответствовать наивысшему ожидаемому значению. Исследования показывают: когда установлены точные значения вероятности, методы дерева решений и платежной матрицы обеспечивают принятие более качественных решений, чем традиционные подходы.
