Вопросы и ответы для самоконтроля

1. Что называется главным вектором внутренних сил?

Равнодействующий вектор внутренних сил, приложенный в центре тяжести сечения, называется главным вектором внутренних сил.

2. Что называется главным моментом внутренних сил?

Равнодействующий момент внутренних сил, действующий относительно центра тяжести сечения, называется главным моментом внутренних сил.

3. Что называется внутренними силовыми факторами?

Проекции главного вектора и главного момента внутренних сил на оси подвижной системы координат, помещенной началом в центре тяжести сечения, называются внутренними силовыми факторами.

4. Гипотеза плоских сечений.

Сечения плоские и перпендикулярные оси стержня до деформации при простых состояниях стержня, остаются плоскими и перпендикулярными оси стержня после деформации.

5. Чему равна продольная сила в любом сечении?

- продольная сила в любом сечении равна алгебраической сумме проекций всех внешних сил, действующих на отсеченную часть стержня, на продольную ось z.

6. Чему равны поперечные силы в любом сечении?

, - поперечные силы в любом сечении равны алгебраической сумме проекций всех внешних сил, действующих на отсеченную часть стержня, на поперечные оси y, x.

7. Чему равен крутящий момент в любом сечении?

- крутящий момент в любом сечении равен алгебраической сумме моментов всех внешних сил, действующих на отсеченную часть стержня, относительно оси z.

8. Чему равны изгибающие моменты в любом сечении?

, - изгибающие моменты в любом сечении равны алгебраической сумме моментов всех внешних сил, действующих на отсеченную часть стержня, относительно осей х, y.

9. Что показывают эпюры внутренних силовых факторов?

Эпюры внутренних силовых факторов показывают графический закон их изменения вдоль продольной оси стержня.

10. Для чего строятся эпюры внутренних силовых факторов?

Эпюры внутренних силовых факторов строятся для определения закона их изменения по длине стержня и определения сечений с их максимальным значением.

11. Какое состояние называется растяжением-сжатием?

Состояние стержня, при котором в его сечениях действует продольная сила, называется растяжением-сжатием.

12. Какое состояние называется чистым сдвигом?

Состояние стержня, при котором в его сечениях действует поперечная сила, называется чистым сдвигом.

13. Какое состояние называется кручением?

Состояние стержня, при котором в его сечениях действует крутящий момент, называется кручением.

14. Какое состояние называется чистым изгибом?

Состояние стержня, при котором в его сечениях действует только изгибающий момент, называется чистым изгибом.

15. Какое состояние называется поперечным изгибом?

Состояние стержня, при котором в его сечениях действует одновременно поперечная сила и изгибающий момент, называется поперечным изгибом.

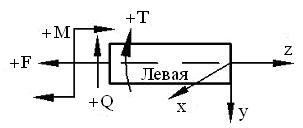

16. Системы подвижных координат для отсеченных частей стержня. Рисунок 3.12

Рисунок 3.12

17. Правила знаков при определении внутренних силовых факторов. Рисунок 3.12

Проекции внешних продольных сил положительны, если они направлены от рассматриваемого сечения.

Проекции внешних поперечных сил положительны, если они направлены вверх слева от сечения и вниз справа от сечения.

Крутящий момент от внешних нагрузок положителен, если он действует по часовой стрелке относительно оси z любой отсеченной части стержня.

Изгибающий момент от внешних нагрузок положителен, если он действует по часовой стрелке относительно поперечной оси слева от сечения и против часовой стрелке справа от сечения.

18.Дифференциальные зависимости между интенсивностью внешних распределенных нагрузок и внутренними силовыми факторами.

, , ,

19. Дифференциальные зависимости между внутренними силовыми факторами.

, .

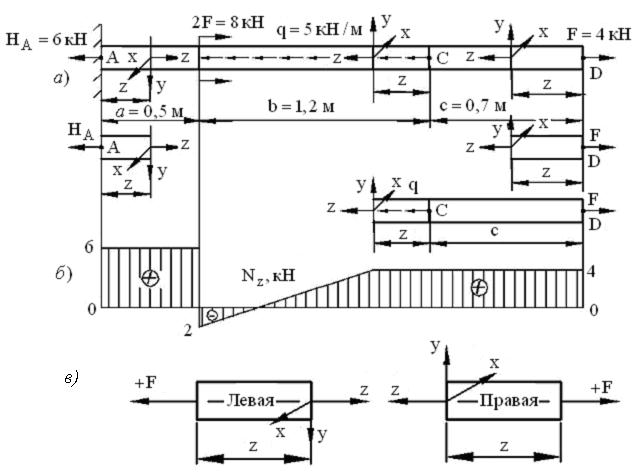

Пример 1 Построить эпюру продольной силы для стержня нагруженного внешними нагрузками q = 5 кН/м, F = 4 кН. Длина участков а = 0,5 м, b = 1,2 м,

с = 0,7 м, в соответствии с рисунком 3.5.
