Защита от повреждений и понижений уровня масла внутри баков маслонаполненных трансформаторов

Типы защиты – газовая, реагирующая на образование газов внутри трансформатора. Защита действует в зависимости от интенсивности газообразования на сигнал (первая степень) или на отключение (вторая степень).

В соответствии с ПУЭ установка газовой защиты обязательна для трансформаторов мощностью 6,3МВ·А и более, а также для трансформаторов меньшей мощности при отсутствии быстродействующих защит (дифференциальной или максимальной со временем действия не более 0,5-1 с). Газовая защита получила широкое распространение в качестве весьма чувствительной защиты от внутренних повреждений трансформаторов. Повреждения трансформатора, возникающие внутри его кожуха, сопровождаются электрической дугой или нагревом деталей, что приводит к разложению масла и изоляционных материалов и образованию летучих газов. Будучи легче масла, газы поднимаются в расширитель 2, который является самой высокой частью трансформатора (рис. 16.42) и имеет сообщение с атмосферой. При интенсивном газообразовании, имеющем место при значительных повреждениях, бурно расширяющиеся газы создают сильное давление, под влиянием которого масло в кожухе трансформатора приходит в движение, перемещаясь в сторону расширителя. Таким образом, образование газов в кожухе трансформатора и движение масла в сторону расширителя могут служить признаком повреждения внутри трансформатора. Эти признаки используются для выполнения специальной защиты при помощи газовых реле, реагирующих на появление газа и движения масла. Газовое реле 1 устанавливается в трубе, соединяющей кожух трансформатора с расширителем так, чтобы через него проходили газ и поток масла, устремляющиеся в расширитель при повреждениях в трансформаторе. В трубе предусмотрена задвижка, которая закрывает ее автоматически при срабатывании газовой защиты, предотвращая поступление масла из расширителя в бак поврежденного трансформатора (для ограничения пожара в баке).

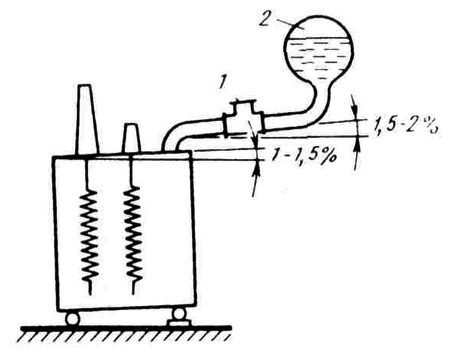

Рис. 6. Установка газового реле на трансформаторе:
1 - газовое реле; 2 – расширитель

Устройство поплавкового газового реле показано на рис. 7. Реле состоит из чугунного кожуха 1, имеющего вид тройного патрубка с фланцами для соединения с трубкой к расширителю. Внутри кожуха реле расположены два подвижных поплавка 2а и 26, выполненные в виде тонкостенных полых цилиндров, герметически запаянных и плавающих в масле. Каждый поплавок свободно вращается на оси, закрепленной на стойке. На торце поплавков располагаются ртутные контакты 3, представляющие собой стеклянные колбочки с впаянными в них контактами и ртутью внутри. При определенном положении поплавков ртуть замыкает контакты. Выводы от контактов на наружную сторону кожуха выполнены с помощью гибких и изолированных проводников. Контакты верхнего поплавка действуют на сигнал, а нижнего - на отключение трансформатора. Кожух реле находится ниже уровня масла в расширителе, поэтому он всегда заполнен маслом. Поплавки, стремясь всплыть, занимают верхнее положение, их контакты разомкнуты.

Рис. 7. Устройство поплавкового газового реле и схема выходных цепей газовой защиты.

При небольших повреждениях образование газа происходит медленно, и он небольшими пузырьками поднимается к расширителю. Проходя через реле, пузырьки газа заполняют верхнюю часть его кожуха, вытесняя оттуда масло. По мере понижения уровня масла верхний контакт опускается и через некоторое время замыкается. Если повреждение трансформатора значительное, то под влиянием давления, создаваемого бурно образующимися газами, масло приходит в движение, сообщая толчок нижнему поплавку. Под его воздействием поплавок мгновенно замыкает свои контакты, посылая импульс на отключение. Поскольку в схемах управления выключателями предусмотрено удерживание отключающих сигналов, даже кратковременного замыкания контактов газового реле оказывается достаточно для надежного отключения выключателя. Однако для обеспечения надежного пуска УРОВ предусмотрено самоудерживание выходных промежуточных реле (рис. 7).
