Усилителем называется устройство, предназначенное для увеличения напряжения, тока или мощности входного сигнала за счет энергии постoроннего источника. Выходная величина при этом является функцией входной и имеет одинаковую с ней физическую природу.
Простейшим усилителем является усилительный каскад, построенный на нелинейном полупроводниковом элементе (транзисторе). Основным параметром усилительного каскада является коэффициент усиления. В зависимости от назначения усилителя (усиление напряжения, тока или мощности) это может быть коэффициент усиления по напряжению, по току или по мощности:
KU = U вых / U вх, Ki = I вых / I вх, K p = P вых / P вх = KU K i
В зависимости от диапазона частот входных сигналов могут быть усилители постоянного тока, усилители низкой частоты, усилители высокой частоты. Они могут быть импульсными, широкополосными, избирательными. При многокаскадных исполнениях соединение каскадов может быть выполнено с непосредственной связью, резистивной, емкостной или трансформаторной связью.

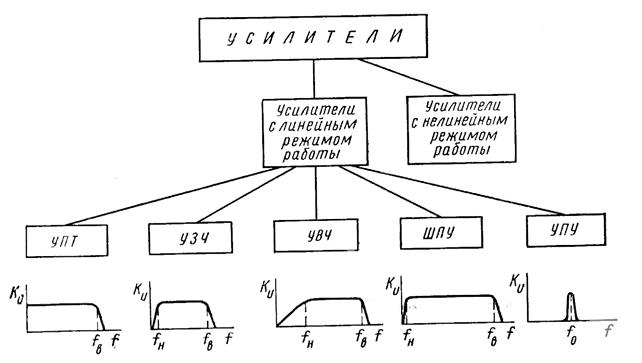

Рис. 50.
Классификация и амплитудно-частотные характеристики усилителей.

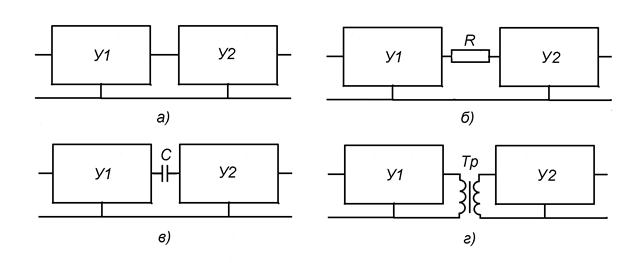

Рис. 51.
Схемы соединения каскадов: а) с непосредственной связью; б) с резистивной связью; в) с емкостной связью; г) с трансформаторной связью.
