В зависимости от положения рабочей точки в режиме покоя на характеристиках транзистора, а также значения усиливаемого напряжения, различают три режима работы.
Режим А. В режиме покоя рабочая точка выбирается на середине линейного участка переходной кривой. Нелинейные искажения минимальны. Режим используется для усиления напряжения и тока. Недостатком является низкий энергетический КПД (не более 35%).
Режим В. Точку покоя выбирают в начале переходной характеристики (в точке отсечки). Возникают большие искажения сигнала, однако КПД получается намного больше – до 80%. Режим используется в двухтактных усилителях мощности.
Режим С. Точку покоя выбирают за точкой отсечки. Искажения большие, но КПД близок к 100%. Режим используется в специальных схемах (автогенераторы, избирательные усилители).
а) б)
в)

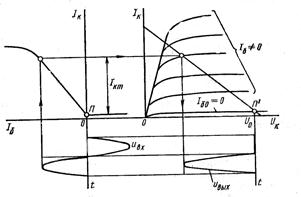

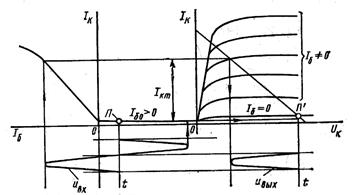

Рис.59. Режимы работы усилителей: а) работа усилителя в режиме А. б) Работа усилителя в режиме В. в) Работа усилителя в режиме С.
