Переход от структурных формул к логическим схемам

Осуществляется в соответствии с правилом перехода от логических функций (ЛФ) к логическим схемам (ЛС): ЛС строится от входа к выходу в порядке выполнения логических операций, определяемом правилами алгебры логики, с применением ЛЭ (см. Приложение 3) и функциональных элементов комбинационных схем (см. Приложение 4).

Реализация схемы, в соответствии с преобразованными к базису И, НЕ структурными формулами, приведена на рис.9. Для реализации требуются инверторы и трехвходовые элементы И.

Рис.9. Реализация логической схемы ЛС1 в элементном базисе И, НЕ с помощью логических элементов ЛЭ1…ЛЭ20

Задача телеуправления

Реализовать получение сигналов при управлении на повышение (или понижение) напряжения на шинах подстанций для соответствующих зон можно разными простыми способами, например, используя по два последовательно включенных инвертора для каждой выходной функции. Но предпочтительно использовать простые программируемые логические матрицы (ПЛМ).

В рассматриваемом примере можно принять ПЛМ с тремя входами (х ₁, х ₂, х ₃; s =3) и шестью выходами (F ₁₂, F ₂₁, F ₂₂, F ₃₁, F ₃₂, F ₄₁; t = 6). Условное графическое обозначение такой матрицы приведено на рис.10.

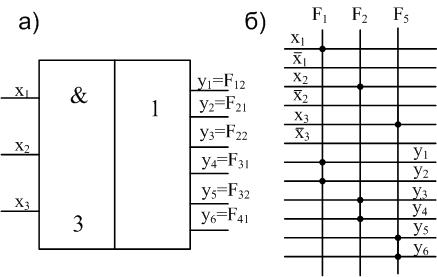

Рис.10. Реализация логической схемы ЛС2:

а) посредством ПЛМ (s = 3, h = 6, t = 6); б) программирование ПЛМ
