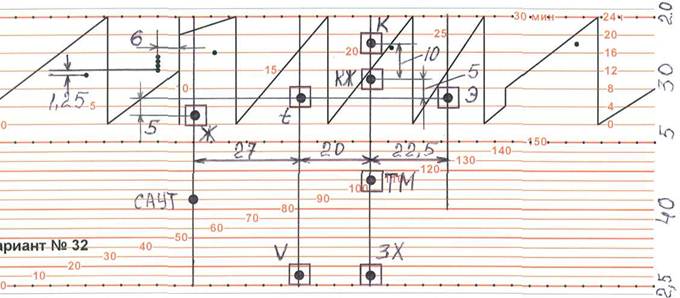

Рис. 44.
|
Поле регистрации давления по вертикали равно 25 мм.. Масштаб записи давления 1 мм = 0,32 кгс/см2 (8:25 = 0,32).
Можно построить график подъема писца в зависимости от изменения давления, для чего поле регистрации разбить на 8 равных частей (см. табл. 1).
Таблица 1
| Тормозное давление р, кгс/см2 | Перемещение писца, мм | Линия скорости на ленте до 150 км/ч |
| 50 км/ч | ||
| 1,0 | 3,125 | 62 км/ч |
| 2,0 | 6,25 | 64 км/ч |
| 3,0 | 9,375 | 85 км/ч |
| 4,0 | 12,5 | 97 км/ч |
| 5,0 | 15,625 | 109 км/ч |
| 6,0 | 18,75 | 120 км/ч |
| 7,0 | 21,85 | 132 км/ч |
| 8,0 | 25,0 | 144 км/ч |
На основании паспортных данных индикатора тормозного давления основная допустимая погрешность регистрации давления в диапазоне 3—8 кгс/см2 равна ±2,5 %, что соответствует ±0,2 кгс/см2. В диапазоне 0—3 кгс/см2 погрешность не регламентируется.
Эти условия вызывают определенные трудности при расшифровке величины давления в ТЦ МВПС, где диапазон изменения давления в процессе торможения находится в пределах 0—4 кгс/см2.
Для более точного определения величины изменения давления в ТЦ машинисту перед началом работы рекомендуется на скоростемернои ленте отмечать величину максимального давления первой ступени торможения и величину максимально допустимого давления в тормозном цилиндре с протяжкой скоростемернои ленты на 5 мм после установки этих величин. Эти меры облегчают последующую расшифровку скоростемерной ленты МВПС.
|
|
|
