Жаровня вращающаяся электрическая ЖВЭ-720

Жаровня предназначена для выпечки блинчиков-полуфабрикатов прямоугольной формы на предприятиях общественного питания.

Несущей основой жаровни является двухъярусный стол выполненный из уголковой стали и закрытый съемными эмалированными стальными листами. Сверху на столе на кронштейнах закреплен полый чугунный жарочный барабан, а также бачок и лоток для теста, и отсекающий механизм.

В нижней части стола установлен привод, который состоит из электродвигателя, редуктора, цепной передачи для вращения барабана и реечной передачи для колебательного движения ножа - отсекателя.

Нагрев жарочной поверхности барабана осуществляется за счет лучистой энергии, выделяемой кварцевыми электронагревателями, установленными внутри барабана, а температура его поддерживается автоматически с помощью термоэлектрического термометра.

Бачок для теста расположен на подставке, снабжен ситом и закрывается крышкой. Лоток служит для формовки тестовой ленты и подачи ее к жарочному барабану. Снизу от барабана расположен скребковый нож, который отделяет готовую тестовую ленту.

Принцип работы жаровни. Подготовленное тесто заливают в бачок для теста, через кран оно поступает на наклонный лоток, установленный вплотную к нагретому барабану. Горячий барабан вращаясь непрерывно захватывает своей поверхностью тесто на всей ширине лотка и за время поворота на 270° прожаривают сплошную блинную ленту. От поверхности барабана лента отделяется скребковым самозатачивающим ножом. Затем блинная лента при помощи направляющих и ножа нарезается на блинчики и укладывается на поддон. Запекание блинчиков происходят без смазывания жарочной поверхности пищевым жиром, за счет жира, содержащего в тесте.

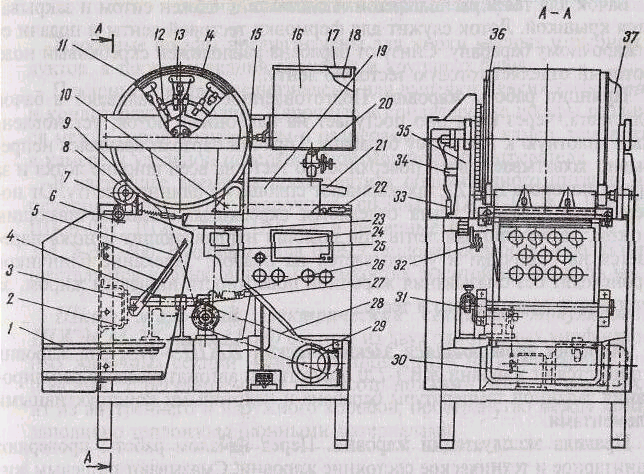

Схема 2.12. Жаровня вращающаяся электрическая ЖВЭ-720

1-противень; 2-скоба; 3-лапки корпуса подшипника; 4-рейка зубчатая; 5-отсекатель; 6-нож; 8-ролики; 9-пружинное устройство; 10-кронштейн; 11-жарочный барабан; 12-клеммники электронагревателя; 13-электронагреватель; 14-кассета; 15-термоэлектрический термометр; 16-бак для теста; 17-крышка; 18-сито; 19-лоток; 20-кран; 21-шланг; 22-быстросъемный фиксатор; 23-сборник; 24-милливольтметр; 25, 28-цепные передачи; 26-пружина; 27-кривошип; 29-электродвигатель; 30-двухступенчатый червячный редуктор; 31-зубчатое колесо; 32-звездочка; 33-провод многожильный; 34-переходной клеммник; 35-стойка; 36, 37-крышки съемные.

Таблица 2.12. Техническая характеристика ЖВЭ-720
