Железобетонные конструкции

Железобетонные конструкции постоянно подвергаются воздействию внешней среды, в результате которого возникает коррозия материала. По характеру воздействий различают химическую, электрохимическую и механическую коррозии. Следует отметить, что граница между химической и электрохимической коррозией часто бывает условной и зависит от многих параметров окружающей среды.

При химической коррозии происходит непосредственное химическое взаимодействие между материалами конструкции и агрессивной средой, не сопровождающееся возникновением электрического тока. Химическая коррозия может быть газовой и жидкой, однако в обоих случаях отсутствуют электролиты.

При электрохимической коррозии коррозионные процессы протекают в водных растворах электролитов, во влажных газах, в расплавленных солях и щелочах. Характерным является возникновение электрических токов как результата коррозионного процесса, при этом в арматуре и закладных деталях одновременно протекают окислительный и восстановительный процессы.

Механическая коррозия (деструкция) имеет место в материалах неорганического происхождения (цементный камень, растворная составляющая бетона, заполнитель) и вызывается напряжениями внутри материала, достигающими предела его прочности на растяжение.

Внутренние напряжения в пористой структуре материала возникают вследствие разных причин, среди которых кристаллизация солей, отложение продуктов коррозии, давление льда при замерзании воды в порах и капиллярах. В композиционных материалах, характерным представителем которых является бетон, внутренние напряжения в зоне контакта заполнитель – цементный камень возникают при резких сменах температур в результате разных коэффициентов линейно-температурного расширения.

Степень агрессивного воздействия газообразных и твердых сред на конструкции из бетона и железобетона приведены, соответственно, в таблицах 5.28 и 5.29.

Таблица 5.28 – Классы среды по условиям эксплуатации при воздействии на конструкции из бетона и железобетона газообразных сред

Влажностный режим помещений по ТКП 45-2.04-43	Группа газов по таблице 5.24	Класс среды по условиям эксплуатации при воздействии газообразных сред на конструкции
Район (подрайон) влажности по СНБ 2.04.02	бетона	железобетона
Сухой		А В C D	ХА0 ХА0 ХА0 ХА0	ХА0 ХА0 ХА1 ХА2
Нормально-сухой
Нормальный		A B C D	ХА0 ХА0 ХА0 ХА1	ХА0 ХА1 ХА2 ХА3
Нормально-влажный
Влажный или мокрый		A B C D	ХА0 ХА0 ХА1 ХА2	ХА1 ХА2 ХА3 ХА3
Влажный
Влажный или мокрый (для биосферы)		A B C D	ХА0 ХА1 ХА2 ХА3	ХА1 ХА2 ХА3 ХА3
Влажный
Примечания 1 Для конструкций отапливаемых зданий, на поверхности которых допускается образование конденсата, класс среды по условиям эксплуатации устанавливается как для конструкций с влажным режимом помещений. 2 Для конструкций, находящихся на открытом воздухе, класс среды по условиям эксплуатации принимается как для нормального района влажности. 3 При наличии в газообразной среде нескольких агрессивных газов класс среды по условиям эксплуатации определяется по наиболее агрессивному газу.

В таблицах 5.30 и 5.31 приведены, соответственно, классы среды по условиям эксплуатации для арматуры железобетонных конструкций при воздействии жидких неорганических сред, содержащих хлориды и при воздействии на конструкции из бетона и железобетона жидких неорганических сред.

Таблица 5.29 – Классы среды по условиям эксплуатации при воздействии
на конструкции из бетона и железобетона твердых сред

Влажностный режим помещений по ТКП 45-2.04-43	Растворимость твердых сред в воде¹⁾ и их гигроскопичность	Класс среды по условиям эксплуатации при воздействии твердых сред на конструкции
Район (подрайон) влажности по СНБ 2.04.02	бетона	железобетона
Сухой		Хорошо растворимые малогигроскопичные	ХА0	ХА1
Нормально-сухой		Хорошо растворимые гигроскопичные	ХА1	ХА2
Нормальный		Хорошо растворимые малогигроскопичные	ХА1	ХА1
Нормально-влажный		Хорошо растворимые гигроскопичные	ХА1	ХА2²⁾
Влажный или мокрый		Хорошо растворимые малогигроскопичные	ХА1	ХА2³⁾
Влажный		Хорошо растворимые гигроскопичные	ХА2²⁾	ХА3
¹⁾ Перечень наиболее распространенных растворимых солей и их характеристики приведены в таблице 5.15. Агрессивными солями по отношению к бетону и железобетону являются хлориды, сульфаты и нитраты. Присутствие малорастворимых веществ не влияет на агрессивность. ²⁾ Для конструкций, находящихся на открытом воздухе, класс среды по условиям эксплуатации принимается как для нормального района влажности. ³⁾ Соли, содержащие хлориды, следует относить к классу ХА3.

Таблица 5.30 – Классы среды по условиям эксплуатации для арматуры железобетонных конструкций при воздействии жидких неорганических сред, содержащих хлориды

Содержание хлоридов в пересчете на Cl^–, мг/л	Класс среды по условиям эксплуатации при воздействии жидкой неорганической среды на арматуру железобетонных конструкций:
при постоянном погружении	при периодическом смачивании
До 500 включ. Св. 500 до 5000 включ. Св. 5000	ХА0 ХА0 ХА1	ХА1 ХА2 ХА3
Примечания 1 Понятие периодического смачивания включает любое непостоянное увлажнение жидкой средой, а также зоны переменного горизонта жидкой среды и капиллярного подсоса. 2 При одновременном содержании в жидкой среде сульфатов и хлоридов количество сульфатов пересчитывается на содержание хлоридов умножением на 0,25 и суммируется с содержанием хлоридов.

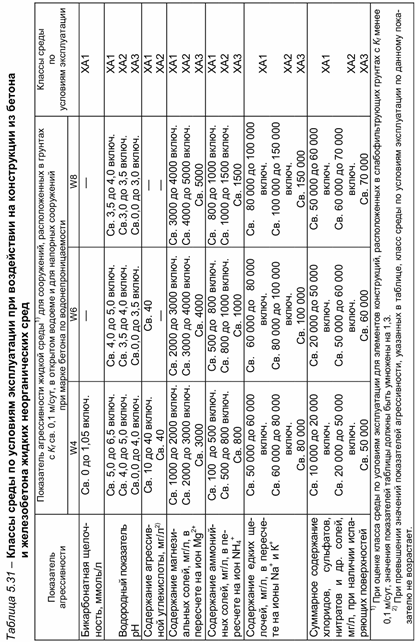

А в таблице 5.32 представлены классы среды по условиям эксплуатации при воздействии на конструкции из бетона и железобетона жидких органических сред.

Таблица 5.32 – Классы среды по условиям эксплуатации при воздействии

на конструкции из бетона и железобетона жидких органических сред

Среда	Класс среды по условиям эксплуатации при воздействии жидких органических сред на бетон при марке по водонепроницаемости
W4	W6	W8 – W10
Масла: минеральные растительные животные	ХА1 ХА2 ХА2	ХА1 ХА2 ХА2	ХА0 ХА1 ХА1
Нефть и нефтепродукты: сырая нефть* сернистая нефть сернистый мазут* дизельное топливо* керосин* бензин	ХА2 ХА2 ХА2 ХА1 ХА1 ХА0	ХА2 ХА1 ХА1 ХА1 ХА1 ХА0	ХА1 ХА1 ХА1 ХА0 ХА0 ХА0
Растворители: предельные углеводороды (гептан, октан, декан и т. д.)	ХА0	ХА0	ХА0
ароматические углеводороды (бензол, толуол, ксилол, хлорбензол и т. д.)	ХА1	ХА0	ХА0
кетоны (ацетон, метилэтилкетон, диэтилкетон и т. д.)	ХА1	ХА1	ХА0
Кислоты: водные растворы кислот (уксусная, лимонная, молочная и т. д.) концентрацией св. 0,05 г/л	ХА3	ХА3	ХА3
жирные водонерастворимые кислоты (каприловая, капроновая и т. д.)	ХА3	ХА2	ХА2
Спирты: одноатомные многоатомные	ХА1 ХА2	ХА0 ХА2	ХА0 ХА1
Мономеры: хлорбутадиен стирол	ХА3 ХА1	ХА3 ХА1	ХА2 ХА0
Амиды: карбамид (водные растворы с концентрацией от 50 до 150 г/л)	ХА1	ХА1	ХА0
то же, св. 150 г/л	ХА2	ХА2	ХА1
Дициандиамид (водные растворы с концентрацией до 10 г/л)	ХА1	ХА1	ХА1

Окончание таблицы 5.32

Среда	Класс среды по условиям эксплуатации при воздействии жидких органических сред на бетон при марке по водонепроницаемости
W4	W6	W8 – W10
Диметилформамид (водные растворы с концентрацией от 20 до 50 г/л)	ХА2	ХА1	ХА1
то же, св. 50 г/л	ХА3	ХА2	ХА2
Прочие органические вещества: фенол (водные растворы с концентрацией до 10 г/л)	ХА2	ХА2	ХА2
формальдегид (водные растворы с концентрацией от 20 до 50 г/л)	ХА1	ХА1	ХА0
то же, св. 50 г/л	ХА2	ХА2	ХА1
дихлорбутен	ХА2	ХА2	ХА1
тетрагидрофуран	ХА2	ХА1	ХА1
сахар (водные растворы с концентрацией св. 0,1 г/л)	ХА1	ХА1	ХА0

Длительная служба железобетонных конструкций в условиях агрессивных воздействий природных и техногенных сред обеспечивается коррозионной устойчивостью как бетона, так и стальной арматуры.

Арматура номинально считается защищенной слоем бетона. Однако в силу его проницаемости может быть доступна воздействию окружающей среды. Кроме того, бетон в ряде конкретных сочетаний вяжущих, добавок и технологии сам может вместо защиты способствовать развитию коррозии стальной арматуры.

Поскольку железобетон является композиционным материалом, разрушение железобетонных конструкций может быть результатом коррозии как бетона, так и арматуры. В первом случае окружающая среда агрессивна по отношению к бетону, а потому он разрушается; при этом обнажается и разрушается арматура. Если же окружающая среда неагрессивна к бетону, но агрессивна к арматуре, то, проникая через поры и трещины защитного слоя к арматуре, она вызывает ее коррозию.

5.6.3.1 Коррозия бетона. Различаются три вида физико-химической коррозии бетона.

Коррозия I вида. Коррозия этого вида вызывается фильтрацией сквозь толщу бетона мягкой воды, вымывающей его составные части, в частности гидрат окиси кальция – гашеную известь. Этот процесс называется выщелачиванием извести и весьма опасен для бетона, поскольку известь является составляющей почти всех цементов. Так, по химическому составу портландцемент содержит 64–68 % извести, 21– 24 % кремнезема, 4–7 % глинозема, по 1–3 % окиси железа, магния.

Минералогический состав цемента следующий: трехкальциевый силикат () – 70–20 %, двухкальциевый силикат () – 10–60 %, трехкальциевый алюминат () – 4–15 %, четырехкальциевый алюмоферрит () – 6–16 %.

Под действием воды на бетон перечисленные минералы подвергаются гидролитическому разложению; это объясняется тем, что некоторые минералы устойчивы только в воде, содержащей определенное количество извести. По мере выщелачивания извести ( – гашеной извести) и снижения количества окиси кальция ( – негашеной извести) в растворе, соприкасающемся с цементным камнем, происходит разрушение других гидратов – гидросиликатов, гидроалюминатов, гидроферритов, так как стабильное их существование возможно лишь в растворах гидрата окиси кальция определенной концентрации.

Внешним признаком коррозии I вида служит белый налет на поверхности конструкции в месте выхода воды, что и послужило основанием назвать данный вид коррозии «белой смертью» бетона. Налет – это результат выпадения в осадок растворенных в бетоне солей, в частности гидрата окиси кальция и карбоната кальция. При этом гидрат окиси кальция под влиянием углекислого газа воздуха превращается в карбонат кальция:

являющийся стойким соединением, благодаря чему налет предохра-няется от разрушения при последующем увлажнении.

Если приток воды очень мал, и она испаряется на поверхности бетона, то гидрат окиси кальция остается в толще бетона, уплотняет его и прекращает фильтрацию; этот процесс называется самозалечиванием бетона.

Если в воде содержатся соли (кроме солей кальция), которые непосредственно не взаимодействуют с составляющими цементного камня, но повышают ионную силу раствора ( и др.), то они увеличивают растворимость цементного камня, усиливая тем самым процесс коррозии. Так, например, если растворимость в дистиллированной воде принять за единицу, то в 2%-ном растворе она равна 2,32, а в 4%-ном – 1,41.

Основным показателем процесса коррозии I вида является скорость растворения гидрата окиси кальция. Растворение происходит при концентрации окиси кальция, близкой к концентрации насыщенного раствора. При малых скоростях фильтрации разрушение бетона прямо пропорционально скорости течения и выщелачивания извести. По мере увеличения скорости течения воды скорость разрушения замедляется. При больших скоростях фильтрации воды интенсивность выщелачивания зависит от скорости диффузии ее из пристенного слоя фильтрата в основную его массу и, естественно, уменьшается.

По мере выщелачивания извести из бетона его механическая прочность снижается; при этом первоначальная потеря извести сказывается на прочности меньше, чем последующая. Выщелачивание первых 16 % извести приводит к потере 20 % прочности, а последующих 14 % – уже 50 % прочности. Полное разрушение конструкций наступает при выщелачивании извести более 35–50 %.

Оценивая устойчивость бетонов к коррозии I вида, следует отметить, что главными факторами, противостоящими ей, являются плотность бетона и характеристика цемента (в частности, минимальное количество извести в нем).

Стойкость различных цементов к выщелачиванию оценивается по наличию в них извести и различных добавок. По этим признакам менее стойким в условиях коррозии I вида считается портландцемент; более плотными и стойкими (при длительном созревании в теплой и влажной среде) являются пуццолановый портландцемент и шлакопортландцемент с гидравлическими добавками, повышающими плотность бетона вследствие связывания свободной извести. Будучи более водостойкими (с плотным цементным камнем), бетоны на таких цементах используются для подземных частей сооружений при отсутствии агрессивных вод.

Глиноземистый цемент, как не содержащий гидроокиси кальция, также более стоек. Правда, фильтрующая вода растворяет глинозем, и прочность бетона на таком цементе снижается. Однако при гидратации глиноземистого цемента образуются двухкальциевый гидроалюминат и гидрат глинозема, заполняющие пустоты и повышающие плотность бетона, снижая тем самым коррозию I вида.

Песчано-пуццолановый и песчаный портландцементы менее устойчивы, чем портландцемент, так как они содержат малоактивную добавку песка.

Таким образом, коррозия I вида – это выщелачивание бетона.

Коррозия II вида. Характерным для коррозии II вида является химическое разрушение компонентов бетона (цементного камня и заполнителей) под воздействием кислот и щелочей.

Кислотная коррозия цементного камня обусловлена химическим взаимодействием гидрата окиси кальция с кислотами.

Основными показателями агрессивности кислот по отношению к бетонным конструкциям являются водородный показатель, а также их окислительные свойства и температура. Интенсивность разрушения кислотами зависит также от растворимости продуктов коррозии при их взаимодействии с материалом бетонных конструкций.

Наиболее часто кислотная коррозия бетонных и железобетонных конструкций сопровождается действием на бетон растворов диоксида углерода. При этом сначала идет реакция между гидроксидом кальция и диоксидом углерода с образованием малорастворимого в воде карбоната кальция:

Дальнейший процесс взаимодействия диоксида углерода и бетона идет с образованием растворимого гидрокарбоната кальция:

Сильной коррозионной активностью обладают серная, соляная, азотная кислоты. Под действием кислот цементный камень разлагается, образуя кальциевую соль и аморфные массы.

В качестве примера приведены реакции взаимодействия с бетоном соляной и серной кислот:

;

в результате чего разрушается.

Основной гидросиликат кальция взаимодействует с кислотами по следующей реакции:

;

Аналогично разрушают бетон азотная и другие неорганические кислоты.

Среди органических кислот наиболее агрессивны по отношению к бетонам уксусная, молочная и масляная. Разрушают цементный камень и бетон льняное, хлопковое и тунговое масло, а также рыбий жир, которые содержат высокомолекулярные кислоты жирного ряда. Также агрессивно действуют на бетонные и железобетонные конструкции растворы глицерина, которые связывают гидроксид кальция в легкорастворимый глицерат кальция:

Развитию коррозии способствует растворение и вымывание продуктов разрушения: при действии кислоты на цементный камень он может полностью разрушиться. Если продукты разрушения малорастворимы, то со временем коррозия замедляется. Увеличение притока агрессивной среды повышает скорость коррозии. При небольшой концентрации кислоты и малой скорости ее притока развивается коррозия не II, а I вида, которая характеризуется замедлением скорости растворения, вызванным замедлением диффузии из пристенного слоя фильтрата в окружающую водную среду. Скорость коррозии возрастает с увеличением концентрации кислоты и скорости фильтрации. Но скорость коррозии отстает от скорости фильтрации вследствие защиты бетона продуктами коррозии, а также более медленной коррозии негидратированных зерен цемента, чем гидрата окиси кальция.

Следует отметить, что при концентрации растворов кислот выше 0,0001N, практически все цементные бетоны, за исключением кислотоупорных, быстро разрушаются. Однако при этом более стойкими оказываются бетоны плотной структуры на портландцементе.

При воздействии кислот более стойким оказывается портландцемент и менее стойким – пуццолановый портландцемент. Меньшая стойкость пуццолановых портландцементов по сравнению с портландцементом объясняется более полной гидратацией зерен клинкера и снижением количества свободного гидрата окиси кальция вследствие поглощения его добавками или образования гидросиликатов либо гидроалюминатов кальция.

Повышенная степень гидратации цементов, содержащих гидрофобные добавки, способствует ускорению коррозии этих цементов по сравнению с портландцементом.

Стойкость бетонов в кислотной среде также зависит от вида заполнителей. Менее подвержены разрушению заполнители силикатных пород (гранит, сиенит, базальт, песчаник, кварцит).

Не уступают по агрессивности в отношении к бетонным и железобетонным конструкциям растворы некоторых солей, образованных катионами слабого основания и анионами сильной кислоты: сульфаты алюминия , хлорид железа , сульфат аммония и др. Взаимодействуя с водой, они образуют сильные кислоты, разлагающие материал на кальциевую соль и аморфные массы:

Магнезиальная коррозия вызывается действием на бетонные конструкции растворов магнезиальных солей ( и ).

Чисто магнезиальная коррозия происходит при воздействии на бетон хлорида магния:

Гидроксид магния малорастворим в воде и выпадает в осадок в виде

рыхлой, проницаемой для воды пленки. Такая реакция идет, пока полностью не израсходуется гидроксид кальция. Под действием солей магния возможно также разложение гидросиликатов и гидроалюминатов кальция.

Сульфат магния вызывает сульфатно-магнезиальную коррозию

Гидроксид магния, образующийся в результате указанных реакций, может оставаться в осадке до тех пор, пока в растворе имеется достаточное количество гидроксида кальция, т. е. когда концентрация ионов высока. С понижением рН среды гидроксид магния может частично перейти в раствор и при карбонизации образовать на поверхности бетона карбонатную пленку.

При действии магнезиальных солей наряду с гидроксидом магния образуются также хлорид и сульфат кальция.

На бетон агрессивно действуют растворы хлорида кальция. Все хлориды, накапливающиеся в железобетонных конструкциях, ускоряют коррозию арматуры и закладных деталей.

При применении щебня из горных пород, содержащих аморфный кремнезем, в качестве заполнителя для бетонов они могут разрушаться, если в материале бетона имеются повышенные концентрации соединений щелочных металлов – натрия и калия.

Агрессивное влияние сульфата кальция на цементный камень будет объяснено при описании коррозии третьего вида. Хлорид кальция повышает растворимость извести и, следовательно, ускоряет коррозионные процессы первого вида.

В результате реакции между гидроксидом кальция и магнезиальными солями образуется малорастворимый гидроксид магния, что создает условия для растворения и гидролиза гидратных образований в цементном камне. Наиболее интенсивно магнезиальная коррозия протекает в растворах хлористого магния концентрации более 2 %; в растворах сульфата магния концентрации 0,5–0,75 %. Сульфаты кальция, натрия и других металлов присутствуют в природных и сточных водах. В водопроводной воде, а также в реках и пресных озерах концентрация сульфат-ионов, как правило, не превышает 60 мг/л. В минеральных грунтовых водах их концентация может достигать 5000 мг/л и более, в производственных стоках – 10000 мг/л.

Щелочная коррозия цементного камня происходит при высокой концентрации щелочей и положительной температуре среды. В этих условиях растворяются составляющие цементного клинкера (кремнезем и полуторные окислы), что и вызывает разрушение бетона. Более стойкими к щелочной коррозии являются бетоны на портландцементе и заполнителях карбонатных пород.

Растворы щелочей () по-разному влияют на бетон, поскольку сам бетон имеет щелочную реакцию. Растворы щелочей низкой концентрации (едкий натр, сода и др.) не вызывают разрушения бетона вследствие наличия в них одноименных с гидратом окиси кальция ионов ОН. Но в растворах с высокой концентрацией щелочей при повышении температуры растворяются другие составные части – кремнезем и полуторные окислы, в результате чего бетон разрушается. При действии щелочей на цемент образуются щелочноземельные силикаты и алюминаты.

Чем выше концентрация щелочного раствора, тем больше скорость коррозии. В растворах щелочей при концентрации до 5 % стойкость портландцемента, пуццоланового портландцемента и шлакопортландцемента равноценна. При увеличении концентрации щелочи портландцемент оказывается более стойким. В слабых растворах щелочей (до 1–2 %) наибольшей стойкостью обладают пуццолановые и шлакопортландцементы.

В обеспечении стойкости бетонов в растворах щелочей существенную роль играют не только цементы, но и крупные заполнители. Этими качествами не обладают мергели и другие породы с прослойками глины. Поэтому в качестве заполнителей рекомендуются плотные карбонатные породы. Решающее влияние на стойкость бетона в щелочах, так же как и в иных средах, оказывает его плотность.

К особо агрессивным средам, вызывающим коррозию II вида, следует отнести:

- свободные органические кислоты (например, уксусная, молочная), растворяющие кальций;

- сульфаты, способствующие образованию сульфоалюминатакальция или гипса;

- соли магния, снижающие прочность соединений, содержащих известь;

- соли аммония, разрушающе действующие на композиты, содержащие известь.

Помимо названных химикатов вредными для бетона являются растительные и животные жиры и масла, так как они, превращая известь в мягкие соли жирных кислот, разрушают цементный камень.

Основным видом коррозии II вида является карбонизация бетона. Карбонизация – процесс взаимодействия углекислого газа воздуха с продуктами гидратации вяжущего.

Все бетонные и железобетонные конструкции, эксплуатирующиеся в воздушной среде, подвержены влиянию находящихся в воздухе кислых газов. Основную долю кислых газов составляет углекислый газ, концентрация которого в обычном чистом воздухе составляет около 600 мг/м³, или 0,03 % по объему. Других кислых газов в воздухе обычно значительно меньшее количество, и их концентрации не превышают среднесуточных предельно допустимых значений, равных 0,0003–10 мг/м³ в зависимости от вида газа. В зданиях цехов и животноводческих помещениях количество кислых газов может быть в 2–4 раза больше предельно допустимого. Однако даже в этом случае концентрация их остается в 100–10000 раз меньшей концентрации углекислого газа. Таким образом, наиболее значимым фактором, определяющим долговечность конструкций в воздушной среде, является взаимодействие углекислого газа воздуха с бетоном.

Карбонизация вызывает нейтрализацию бетона, т. е. потерю им защитных свойств по отношению к арматуре. При карбонизации бетона изменяется содержание карбонатной составляющей, по мере накопления которой происходят структурные изменения цементного камня, вызывающие деградацию бетона и снижение его защитных свойств по отношению к арматуре, что в соответствующих условиях способствует развитию процессов коррозии стальной арматуры различной интенсивности. Развитие коррозионных процессов в арматуре обусловлено, в первую очередь, пористой структурой бетона и, как следствие, его проницаемостью. Значительная толщина защитного слоя и щелочная среда самого бетона обеспечивают ему наличие защитных свойств по отношению к арматуре. Однако оба эти фактора имеют различную динамику во времени. Так, если толщина защитного слоя остается неизменной на протяжении всего срока эксплуатации конструкций (при условии отсутствия мероприятий по ее увеличению), то химические свойства цементного камня бетона постоянно изменяются, приводя к постепенному снижению щелочности от поверхности вглубь конструкции.

Таким образом, процесс коррозионного разрушения строительной конструкции начинается с ее поверхности. В первую очередь теряет свои эксплуатационные свойства бетон защитного слоя. Изменение его структуры происходит без видимых повреждений, коррозия арматуры начинается внутри бетона. Образующиеся продукты коррозии стали занимают в 2–2,5 раза больший объем, чем слой прокорродировавшего металла, и вызывают развитие растягивающих напряжений в бетоне, превышающих его прочность, в результате чего образуются трещины в защитном слое, ориентированные вдоль корродирующих стержней. Образование таких трещин облегчает доступ агрессивных агентов к арматуре и ускоряет, как правило, ее коррозию. В дальнейшем, при отсутствии защитных и восстанавливающих мероприятий, развитие коррозии арматуры приводит к отслаиванию и разрушению защитного слоя, нарушению сцепления арматуры с бетоном и падению несущей способности конструкции. Для изгибаемых элементов потеря несущей способности от нарушения сцепления арматуры с бетоном составляет 30–35 %. Последующее интенсивное коррозионное разрушение арматуры приводит к полной потере несущей способности конструкции (при практически сохранившемся бетоне в более глубоких слоях) и созданию аварийной ситуации.

В соответствии с общепринятыми представлениями карбонизация развивается линейно с поверхности вглубь конструкции, при этом реакция карбонизации происходит в узкой (около 1 мм) зоне. Процесс карбонизации рассматривается как конечный во времени и по сечению бетона.

В настоящее время оценку и прогнозирование карбонизации в ЖБК, эксплуатирующихся в воздушной среде, осуществляют по изменению толщины нейтрализованного слоя бетона. Ее определяют с помощью 0,1 % спиртового раствора фенолфталеина (индикаторным тестом). При этом считается, что бетон в неокрашенной зоне нейтрализован и потерял свои защитные свойства по отношению к арматуре, а в окрашенной – находится в удовлетворительном состоянии.

Многолетние авторские исследования железобетонных конструкций по сечению бетона полностью опровергают такие представления. Они показывают, что карбонизация бетона продолжается все время эксплуатации конструкций. Она развивается с поверхностных слоев вглубь бетона конструкций не фронтально, а по экспоненциальной зависимости (степень карбонизации бетона максимальна в поверхностных слоях). При этом значения толщины слоя бетона, в которой он потерял защитные свойства по отношению к арматуре, определенные индикаторным тестом и физико-химическим методом (методами рН- и карбометрии), отличаются до нескольких раз, а коррозионные процессы различной интенсивности в арматуре присутствуют в зоне, в которой по индикаторному тесту бетон сохраняет свои защитные свойства по отношению к арматуре.

Кроме того, в лабораторных условиях выявлено, что на границе перехода неокрашенной зоны бетона в окрашенную рН ≈ 10, а в соответствии с термодинамическими представлениями коррозия арматуры возможна при рН £ 11,8.

Результаты исследования автором кинетики и механизма взаимодействия растворов гидроокиси кальция с углекислым газом воздуха, кинетики испарения воды и адсорбции и десорбции паров влаги образцами бетона, карбонизации свежеизготовленных образцов бетона, карбонизации и развития ее по сечению бетона во времени конструкций, эксплуатировавшихся длительные сроки в различных атмосферных условиях, позволили предложить иную модель карбонизации в поровом пространстве бетона, основанную на экспериментальных результатах. В соответствии с ней процесс карбонизации в поровом пространстве рассматривается по аналогии с действием гидравлического насоса. Периодическое изменение температуры и влажности способствует частой смене уровня поровой жидкости, исполняющей роль поршня гидравлического насоса в газовой среде поры. Чем чаще происходят перепады температуры и меняется влажность, тем выше скорость карбонизации из-за более эффективной работы гидравлических насосов, обеспечивающих подсос воздуха в поры. Дождевые осадки и периодическая смена относительной влажности и температуры также будут способствовать возвратно-поступате-льному движению мениска жидкости в поре и возобновлению реакции карбонизации.

В таких условиях скорость карбонизации будет определяться пористостью материала и частотой смены увлажнения и высыхания поровой влаги, т. е. условиями эксплуатации, что особенно проявляется в поверхностных слоях бетонных и железобетонных конструкций. С одной стороны, на такой глубине максимально облегчен диффузионный подвод в зону химической реакции, с другой – в этом слое наблюдается частая смена влаги в капиллярно-поровой структуре бетона, где идет химическое взаимодействие с углекислым газом воздуха.

Исследования карбонизации по сечению бетона свежеизготовленных образцов для бетонов различных классов по прочности, а также длительно эксплуатируемых в различных атмосферных условиях конструкций позволили автору предложить модель развития карбонизации во времени по сечению бетона.

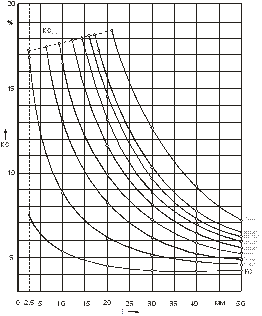

В качестве примера на рисунке 5.15 приведена модель развития карбонизации по сечению бетона во времени для бетона класса С¹⁸/_22,5, эксплуатирующегося в агрессивной среде.

Рисунок 5.15 – Развитие карбонизации бетона класса С¹⁸/_22,5для ЖБК, эксплуатирующихся в сельскохозяйственных помещениях в условиях повышенной карбонизации:

КС₀ – значение карбонатной составляющей сразу после изготовления бетона с применением тепловлажностной обработки; КС_max – максимальное значение карбонатной составляющей для бетона данного класса по прочности

Она показывает, что карбонизация бетона развивается по сложной экспоненциальной зависимости. Ее использование позволяет определить начальные показатели карбонизации для различных толщин защитного слоя, спрогнозировать развитие во времени карбонатной составляющей (КС), а также определить срок службы бетона до его полной карбонизации. Так, например, для толщины защитного слоя 15 мм, КС₀ = 7,34 %, 20 мм – 5,90 %. После двадцати лет эксплуатации в условиях повышенной карбонизации значения карбонатной составляющей для приведенных толщин защитного слоя составят соответственно КС = 16,46 и 13,32 %. Срок службы конструкций до полной карбонизации бетона составит соответственно на глубине 15 мм – 28 лет, 20 мм – 56 лет.

Выполнены многолетние исследования изменения физико-химиче-ских характеристик бетона методами рН- и карбометрии в зоне расположения арматуры. В основу исследований положено использование методов рН- и карбометрии, поскольку показатель рН является основной количественной характеристикой перерождения цементного камня в карбонаты или другие продукты химического взаимодействия под воздействием внешней среды. Он также является универсальной характеристикой состояния бетона и его защитных свойств по отношению к арматуре, а карбонатная составляющая характеризует количественное содержание карбонатов в цементно-песчаной фракции бетона и позволяет оценить их влияние на изменение показателя рН.

Полученные результаты были систематизированы с целью сопоставления коррозионного состояния стальной арматуры с параметрами защитного слоя бетона, что позволило назначить критерии оценки технического состояния железобетонных конструкций по показателям рН (значению рН водной вытяжки цементного камня) и КС (значению карбонатной составляющей) бетона защитного слоя в зоне расположения арматуры для использования при детальном обследовании конструкций зданий и сооружений (таблица 5.33).

Таблица 5.33 – Критерии оценки технического состояния ЖБК

рН	КС, %	Состояние бетона и арматуры. Техническое состояние железобетонной конструкции (в соответствии с СНБ 1.04.01-04)
12,7–11,8	5–9	Происходит плавное снижение показателя рН, свидетельствующее о нейтрализации бетона и падении его защитных свойств по отношению к арматуре. Показатель рН приближается к границе, после которой бетон полностью нейтрализуется и теряет свои защитные свойства по отношению к арматуре, что вызывает возможность развития коррозии в условиях переменной влажности. Бетон сохраняет защитные свойства по отношению к арматуре, арматура – в пассивном состоянии. Состояние бетона, арматуры – хорошее. Техническое состояние ЖБК – хорошее

Окончание таблицы 5.33

рН	КС, %	Состояние бетона и арматуры. Техническое состояние железобетонной конструкции (в соответствии с СНБ 1.04.01-04)
11,8–11,3	9–16	Происходит резкое снижение показателя рН, свидетельствующее о потере бетоном защитных свойств по отношению к арматуре. 2-я степень коррозии арматуры. Состояние бетона, арматуры – удовлетворительное. Техническое состояние ЖБК – удовлетворительное
11,3–10,8	12–18	Развитие деградационных процессов в бетоне. 2-я степень коррозии арматуры при рН = (11,0... 11,3). Состояние бетона, арматуры – удовлетворительное. Техническое состояние ЖБК – удовлетворительное
3-я степень коррозии арматуры при рН = (10,8... 11,0). Состояние бетона, арматуры – не вполне удовлетворительное. Техническое состояние ЖБК – не вполне удовлетворительное
10,8–10,3	14–22	Образование волосяных трещин в местах расположения рабочей и конструктивной арматуры. 3-я степень коррозии арматуры при рН = (10,5... 10,8). Состояние бетона, арматуры – не вполне удовлетворительное. Техническое состояние ЖБК – не вполне удовлетворительное
Образование трещин в местах расположения рабочей и конструктивной арматуры. Раскрытие трещин в местах недостаточной толщины защитного слоя. Отслаивание защитного слоя бетона в местах его недостаточной толщины. 4-я степень коррозии арматуры при рН = (10,3... 10,5). Состояние бетона, арматуры – неудовлетворительное. Техническое состояние ЖБК – неудовлетворительное
10,3–9,5	17–28	Деградация бетона повышенной интенсивности. Раскрытие трещин в местах расположения рабочей и конструктивной арматуры. Отслаивание и разрушение защитного слоя бетона. 4-я степень коррозии арматуры при рН = (10,3... 9,8). Состояние бетона, арматуры – неудовлетворительное. Техническое состояние ЖБК – неудовлетворительное
5-я степень коррозии арматуры при рН = (9,8... 9,5). Состояние бетона, арматуры – неудовлетворительное. Техническое состояние ЖБК – неудовлетворительное
<9,5	20–30	Полная деградация бетона. Потеря сцепления цементного камня с заполнителем. Отслаивание и разрушение защитного слоя бетона. 5-я степень коррозии арматуры. Состояние бетона и арматуры – неудовлетворительное. Техническое состояние ЖБК – предаварийное
<10	2–9	Нарушен рецептурный состав (недостаток вяжущего и избыток заполнителей). Техническое состояние конструкций оценивается по результатам детального обследования

Предложенные критерии оценки технического состояния железобетонных конструкций значительно расширяют возможности обследования зданий и сооружений с целью более объективной оценки и прогнозирования их технического состояния при разработке рекомендаций по дальнейшей безопасной эксплуатации конструкций.

Коррозия III вида. Данный вид коррозии, или кристаллизационное разрушение бетона, происходит вследствие накопления в порах и капиллярах бетона кристаллов солей. Такое накопление происходит по двум причинам:

– в результате химических реакций взаимодействия агрессивной среды и составных частей цементного камня;

– в результате приноса солей извне и выделения их из раствора при постепенном испарении влаги, например в частях сооружений, расположенных в жарких сухих районах с засоленными грунтами.

На начальной стадии рост кристаллов повышает плотность бетона [кристаллы соли, выпадая в осадок, кольматируют (заполняют) пустоты в бетоне] и, как следствие, увеличивается его прочность. Однако в последующем продукты кристаллизации настолько увеличиваются в объеме (возникают такие растягивающие усилия в стенках пор и капилляров), что начинают рвать структурные связи, приводя к интенсивному трещинообразованию и многочисленным локальным разрушениям бетона. Конструкции теряют свою прочность. Поэтому оценка степени опасности коррозии III вида только по величине прочности бетона, особенно на начальной стадии, может ввести в заблуждение.

Кристаллизационное разрушение конструкций при пористом бетоне и сильноагрессивной среде может наступить быстро – через недели или месяцы, а при первоначально плотном бетоне – через несколько лет.

Если при коррозии I и II видов бетон разрушается вследствие медленного или ускоренного механического разрушения либо химического растворения и вымывания водой составных частей цементного камня, то ведущим признаком коррозии IIIвида является, наоборот, накопление в бетоне новообразований – кристаллов, до тех пор, пока они не разрушают структуру бетона.

В развитии коррозии IIIвида существенную роль играет характе-ристика растворов, выделяющих кристаллы, а также поры и пустоты в бетоне, по которым водный раствор проникает в его толщу и где происходит кристаллизация солей. Причины низкой плотности бетона рассмотрены выше.

Определяющим фактором кристаллизационной коррозии является наличие в водных растворах сульфатов кальция, магния, натрия, способных при взаимодействии с трехкальциевым гидроалюминатом цемента образовывать кристаллы. Следовательно, к более стойким к коррозии III вида следует относить такие бетоны, в которых использованы цементы с низким содержанием трехкальциевого алюмината, а именно: в портландцементе – до 5 %, в пуццолановом и шлакопортландцементе – до 7 %.

Сульфаты кальция, магния, натрия встречаются в составе большинства природных вод. В пресных водах их содержание не превышает 60–100 мг/л, в минерализованных – во много раз больше, в морской воде – составляет 2500–2700 мг/л.

Наличие сульфатов в воде, соприкасающейся с бетоном, способствует:

– повышению растворимости составных частей цементного камня и, таким образом, форсированию коррозии I вида;

– возникновению в определенных условиях обменных реакций с замещением катиона в сульфате ионом и коррозии II вида;

– насыщению сернокислым кальцием в результате обменных реакций воды, соприкасающейся с цементным камнем, что при достижении определенной концентрации может привести к выделению и росту кристаллов и связанному с этим кристаллизационному разруше-нию – коррозии III вида.

При концентрации больше 2020 мг/лвозможно образование кристаллов гипса . При этом присутствие других ионов (иных солей) смещает точку равновесия в растворе. Так, например, повышает растворимость и отодвигает начало образования кристаллов; наоборот, снижает растворимость и приближает момент начала выпадания в твердую фазу.

Из комплексных солей, образующихся в бетоне при действии агрессивных растворов, наибольшее значение для стойкости цементного камня имеет сульфоалюминат кальция, который кристаллизуется с 30–32 молекулами воды:

Большое содержание кристаллизационной воды в сульфоалюминате кальция при росте кристаллов приводит к значительным деформациям бетона. Сульфоалюминат кальция образуется при участии гидроалюминатов цементного камня и гипса. При этом гипс либо поступает в виде раствора, либо образуется в результате взаимодействия других сульфатов агрессивного раствора и гидрата окиси кальция цементного камня. Таким образом, кристаллизационное разрушение бетона возможно при кристаллизации гипса или более сложного соединения на базе гипса – сульфоалюмината кальция.

Заметные количества сульфоалюмината кальция, которые могут влиять на прочность бетона, начинают образовываться при концентрации сульфатов натрия и магния (иона ) в растворе, превышающей 250 мг/л.Количество сульфоалюмината при достаточном содержании трехкальциевого алюмината в твердой фазе пропорционально концентрации сульфата в растворе.

Накопление кристаллических новообразований, прежде всего гипса, а также сульфоалюмината кальция начинается с образования тонкой пленки на поверхности бетона. Затем, по мере проникновения агрессивного раствора в толщу конструкции, новообразования появляются в порах и пустотах слоями (прожилками), параллельными наружной бетонной поверхности. Эти образования кристаллов приводят на определенной стадии к возникновению трещин в бетоне, параллельных наружной, подверженной воздействию раствора сульфата, поверхности. При поступлении в трещины раствора и накоплении кристаллов происходит дальнейшее разрушение конструкции, вследствие чего раствор проникает все глубже к новым слоям бетона. Бетон окончательно разрушается при заполнении пор и пустот кристаллами и при появлении трещин в перпендикулярном к наружной поверхности конструкции направлении.

Образование кристаллов происходит там, где имеются скопления гидрата окиси кальция, так как последний замещается гипсом. Выше отмечалось, что при бетонировании больше всего воды скапливается в поверхностных слоях конструкций. Именно в этих слоях вода насыщается гидратом окиси кальция, являющимся продуктом гидролиза цемента, а после ее испарения или расходования на дальнейшую гидратацию, естественно, в поверхностных слоях остается больше гидрата окиси кальция. Диффузия сульфатов натрия, магния и кальция в конструкции ведет к образованию на месте гидрата окиси кальция кристаллов гипса и сульфоалюмината.

Сравнивая стойкость в растворах сульфатов пуццолановых портландцементов с портландцементами, следует указать, что в первых она выше в связи с большей гидратацией зерен цемента. Так как в пуццолановом портландцементе основная масса цементного камня состоит из некристаллизованного вещества – геля и количество свободного гидрата окиси кальция очень мало из-за его поглощения гидравлической добавкой, то накопление кристаллообразований и разрушение бетона протекают медленнее.

Глиноземистый цемент не содержит гидрата окиси кальция, дает более плотную структуру бетона и поэтому он более сульфатостоек, чем пуццолановые и шлакопортландцементы.

Обследования подземных частей сооружений часто показывают, что бетонные конструкции хорошо сохранились и не имеют признаков коррозии, хотя и увлажнялись солевыми растворами, в частности калийных солей. В то же время наземные конструкции, подвергаясь влиянию солей, находящихся в воде или в воздухе, сильно разрушаются. Из этого можно сделать вывод, что одной из причин разрушения бетона в наземных конструкциях являются кристаллизационные процессы, отсутствующие в подземных конструкциях в связи со стабильной температурно-влажностной средой. Таким образом, опасна не сама пропитка строительных конструкций солевыми растворами, а вызывающая их разрушение кристаллизация солей в порах материалов при высыхании конструкций, которая начинается со стороны поверхности испарения, ибо интенсивный рост кристаллов происходит именно с этой стороны.

Коррозия бетона под воздействием минеральных удобрений. Многие соли, входящие в состав минеральных удобрений, гигроскопичны и водорастворимы. Поглощая пары воды из атмосферы, они частично переходят в состояние водного раствора и в таком виде могут быстро разрушать бетон, изготовленный на портландцементе.

Особенно вредны для бетона аммиачные удобрения – аммиачная селитра и сульфат аммония.

Аммиачная селитра (нитрат аммония ) в воде дает кислую реакцию из-за гидролиза. Действию нитрата аммония подвергается гидроксид кальция цементного камня:

Нитрат кальция хорошо растворим в воде, поэтому при доступе влаги свободная известь может быстро удаляться из бетона. Если влажность бетона невелика, то в нем могут возникнуть деформации расширения, так как образование сопровождается увеличением объема.

Азотная кислота, обычно имеющаяся в аммиачной селитре, может действовать не только на гидроксид кальция, но при определенных условиях и на другие составляющие цементного камня, разлагая их.

Сульфат аммония в воде тоже имеет кислую реакцию вследствие гидролиза. Он взаимодействует с гидроксидом кальция цементного камня, образуя гипс. Серная кислота, обычно имеющаяся в сульфате аммония, приводит к образованию гипса, а иногда и к разложению силикатов и алюминатов кальция.

Гидросульфоалюминат кальция, который может образоваться из гипса, находящегося в проникающей в бетон воде, и гидроалюминатов каль-ция, содержащихся в цементном камне, вызывает, как известно, увеличение объема и разрушение бетона.

Иногда в качестве аммиачного удобрения применяют хлористый аммоний. Соль агрессивна, так как образует с гидроксидом кальция хорошо растворимый хлористый кальций:

Нитратные удобрения, содержащие соли воздействуя на свободную известь цементного камня, образуют четырехводный нитрат кальция, вредно действующий на бетон.

Из калийных удобрений важнейшим является хлорид калия. Эта соль гигроскопична. Растворимость извести в водных растворах хлорида калия выше, чем в чистой воде. Это ускоряет выщелачивание извести.

К фосфорным удобрениям относятся суперфосфат, двойной суперфосфат и др. Простой суперфосфат состоит в основном из монокальциевого фосфата и гипса, но содержит также небольшое количество свободной фосфорной кислоты

Гипс вызывает сульфатную коррозию цементного камня. Содержащиеся в суперфосфате монокальциевый фосфат и фосфорная кислота (эти соединения хорошо растворимы в воде) реагируют с гидроксидом кальция цементного камня следующим образом:

Монокальциевый фосфат, взаимодействуя с известью, тоже переходит в двузамещенный фосфат кальция , обладающий малой растворимостью. Это соединение в среде, богатой ионами кальция, может переходить в более основные фосфаты кальция и , которые в воде практически нерастворимы.

Следовательно, при воздействии указанных соединений фосфора на бетон в его поверхностном слое появляются новые соединения; они не обладают вяжущими свойствами и разрыхляют бетон, но в результате нерастворимости их в воде дальнейшее развитие процесса тормозится. Поэтому монокальциевый фосфат и фосфорная кислота оказывают на бетон более слабое агрессивное воздействие, чем содержащийся в суперфосфате гипс.

Двойной суперфосфат – это высококонцентрированное фосфорное удобрение. От простого суперфосфата он отличается главным образом тем, что почти не содержит гипса. Фосфор находится в нем в виде тех же соединений, что и в простом суперфосфате. Двойной суперфосфат не вызывает сульфатной коррозии бетона и поэтому менее агрессивен, чем простой суперфосфат.

Вредное влияние на бетон обычно усиливается при воздействии сложных минеральных удобрений. Так, аммонизированный суперфосфат, содержащий сульфат аммония и гипс, вызывает сильную сульфатную коррозию бетона. Нитрофоска разрушает бетон, потому что в ней наряду с содержится и (или ).

5.6.3.2. Коррозия арматуры. Арматура в бетоне играет исключительно важную роль, так как воспринимает растягивающее напряжение от внешней нагрузки, обеспечивая прочность и жесткость конструкции.

Коррозия арматуры в бетоне может возникнуть: а) при уменьшении щелочности окружающего арматуру электролита до рН, равного или меньше 11,8 при карбонизации или коррозии бетона; б) при активирующем действии хлорид- и сульфат-ионов, которые могут проникнуть к арматуре через трещины в бетоне.

Развитию коррозии сопутствуют различные факторы (рисунок 5.16).

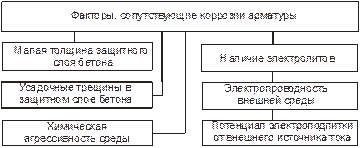

Рисунок 5.16 – Классификация факторов, сопутствующих коррозии арматуры

Сразу после изготовления под влиянием щелочной среды цементного бетона (рН = 12,5...12,6) стальная арматура пассивируется, т. е. защищается от окисления. Пассивное состояние арматуры сохраняется, пока не произойдет снижение рН поровой влаги бетона ниже некоторого предела (≈ 11,8), либо содержание в ней ионов-активаторов, в частности хлорид-ионов, не превысит некоторое критическое значение (0,1–0,4 % по массе цемента). Однако оба этих фактора могут проявиться уже при изготовлении конструкции. Снижение рН может быть результатом либо интенсивного связывания гидроксида кальция активной составляющей заполнителя (например, мелкими фракциями керамзита), либо использования бесцементных или малоцементных вяжущих (например, автоклавного твердения). Хлориды могут присутствовать в составе вяжущего, заполнителей и воды затворения, а также добавок-ускорителей твердения и противоморозных. Если их количество в жидкой фазе будет выше критического, то сталь не будет пассивироваться при твердении бетона. То же произойдет, если значение рН не достигнет указанного предела.

В обоих этих случаях процесс коррозии арматуры начинается уже при изготовлении конструкции, т. е. практически без инкубационного периода, и скорость его развития будет зависеть в основном от влажности бетона в процессе эксплуатации конструкции: в постоянно сухих условиях, либо при постоянном водонасыщении бетона (конструкции под водой) коррозия практически не будет развиваться. При промежуточном или переменном значении влажности бетона коррозия будет развиваться со скоростью, величина которой будет зависеть от многих факторов (температурно-влажностного режима, толщины и проницаемости защитного слоя бетона, содержания хлоридов в нем и т. д.

В случае, если обеспечено первоначальное защитное действие бетона, т. е. сталь в нем не активируется при изготовлении конструкции, то oна может потерять пассивность только в результате изменения в составе поровой влаги под действием среды, на что потребуется, очевидно, тем большее время (инкубационный период), чем ниже агрессивность сред: чем толще защитный слой бетона и больше его реакционная емкость, чем меньше его проницаемость.

Щелочность защитного слоя бетона в результате воздействия воды и содержащихся в воздухе двуокисей углерода и серы постепенно снижается, и если она оказывается ниже граничного значения рН, в арматуре начинаются окислительные процессы. Поскольку арматурная сталь неоднородна по структуре, как и контактирующая с ней среда, создаются необходимые условия для протекания коррозии. Коррозия арматуры в бетоне является электрохимическим процессом.

Коррозионные состояния стали в бетоне. Плотный бетон, не карбонизированный действием кислых газов атмосферы, имеет высокую щелочность (рН ≈ 13) поровой влаги, создаваемую присутствием и образующихся при гидратации зерен клинкера. Поровая влага обычно содержит достаточно растворенного кислорода.

В такой среде стальная арматура находится в состоянии пассивности (пассивное состояние), и скорость коррозии пренебрежимо мала вследствие защитного действия оксидной пленки. Коррозионный потенциал стали в таких условиях меняется в широких пределах от +200 до –200 мВ по насыщенному каломельному электроду в зависимости от доступа катодного деполяризатора – кислорода, как для конструкций на воздухе, однако уровень растворенного кислорода обычно достаточен, чтобы поддерживать коррозионный потенциал пассивной стали в пределах от +100 до –200 мВ по насыщенному каломельному электроду.

Стабильность пассивного состояния стали зависит от качества бетона и толщины защитного слоя. Они определяют способность системы сопротивляться агрессивным веществам, которые постепенно изменяют состав поровой влаги, создавая опасность для пассивной стали.

Временная зависимость коррозионных состояний. Изменение коррозионного состояния стали в бетоне происходит с течением времени. Модель изменения коррозионного поведения стали во времени представляется в виде двух этапов.

Инкубационный период. В течение этого этапа находящийся в бетоне металл остается пассивным, поскольку предел этому состоянию определяется временем взаимодействия бетона со средой.

Коррозионный период. Начинается с момента депассивации и включает развитие коррозии с заметной скоростью, пока не будет достигнуто предельное состояние, когда конструкция теряет несущую способность, эксплуатационные свойства или внешний вид.

Таким образом, долговечность железобетонной конструкции представляется совокупностью этих периодов.

Изложенное позволяет сделать следующие выводы:

– сталь в бетоне может находиться в различных коррозионных состояниях как в зависимости от его первоначального состава, так и изменения его (главным образом жидкой фазы) под действием агрессивных компонентов среды;

– продолжительность периода взаимодействия бетона в пределах защитного слоя со средой, результатом чего является нарушение пассивного состояния стальной арматуры, по существу определяет долговечность железобетонной конструкции, так как может рассматриваться как одно из предельных состояний ее в агрессивной среде;

– относительно продолжительности развития коррозии арматуры после потери ею пассивности пока можно высказать только самые общие соображения, а именно, что она может быть весьма большой в двух случаях: когда скорость коррозии ограничивается большим омическим сопротивлением сухого бетона и когда скорость коррозии ограничивается малой проницаемостью бетона для кислорода, т. е. он полностью и постоянно насыщен водой. Для прочих влажностных состояний проводить какие-либо расчеты допустимой длительности коррозии арматуры очень сложно, учитывая как механическое разрушение бетона в защитном слое растущим на поверхности арматуры слоем ржавчины, так и потерю пластичности (охрупчивание) арматуры вплоть до коррозионного растрескивания ее высокопрочных разновидностей.

Параметры, определяющие развитие коррозии. Вид коррозии определяется действующей средой, а скорость – степенью поляризаций анодного или катодного процессов, которая влияет на уровень и разность их потенциалов, или электрическим сопротивлением цементной матрицы.

Так, питтинговая коррозия обычно контролируется поляризацией анодного процесса и сопротивлением электролита. Степень катодной поляризации не играет существенной роли, за исключением случаев непроницаемости бетона для кислорода, как, например, в подводных конструкциях.

Общая коррозия, возникающая вследствие карбонизации бетона, контролируется преимущественно сопротивлением бетона, хотя не исключено влияние анодной поляризации, особенно в присутствии хлоридов в бетоне, резко увеличивающих его электропроводность. Катодной поляризации нельзя ожидать, если первопричиной депассивации является карбонизация, пока доступ кислорода к поверхности арматуры не станет почему-либо ограничивающим фактором.

Низкопотенциальная

Понравилась статья? Добавь ее в закладку (CTRL+D) и не забудь поделиться с друзьями:
