Усилитель

В большинстве современных автомобилей установлен усилитель рулевого управления: ГУР (гидроусилитель руля) или ЭУР (электроусилитель руля). Сегодня большинство автомобилей сходящих с завода имеют в своей базовой комплектации усилитель рулевого управления

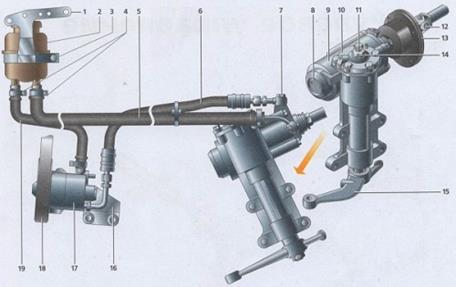

Рисунок 3.14 - Усилитель

1-кронштейн бачка;2-бачок;3-хомут крепления бачка;4-хомуты шлангов;5-сливной шланг (низкого давления);6-нагнетательный шланг (высокого давления); 7-болт-штуцер;8-регулировочная гайка;9-рулевой механизм;10-верхняя крышка; 11-регулировочный винт; 12-карданный шарнир; 13-уплотнитель;14-контргайка;15-рулевая сошка;16-кронштейн насоса;17-насос; 18-ремень привода вспомогательных агрегатов;19-всасывающий шланг.

Усилитель используется для облегчения управления. Благодаря усилителю, удается достичь большей точности управления, увеличить скорость передачи движения от руля к колесу. Автомобиль с усилителем управляется проще, легче, быстрее. Усилитель может быть электрическим, пневматическим или гидравлическим. В большинстве современных автомобилей используется гидравлический усилитель, получающий питание от электродвигателя.

Усилители состоят из блока питания, распределителя, исполнительного механизма, соединительных трубопроводов и шлангов. Блок питания включает гидронасос с баком, в некоторых конструкциях гидроусилителей дополнительно имеются аккумуляторы энергии. С помощью распределителя осуществляется подвод энергии к исполнительному механизму, который представляет собой один или несколько силовых цилиндров. В них энергия жидкости преобразуется в усилие на штоке, передающееся на управляемые колеса автомобиля. Схема рулевого управления с усилителем показана на рисунке 3.14.

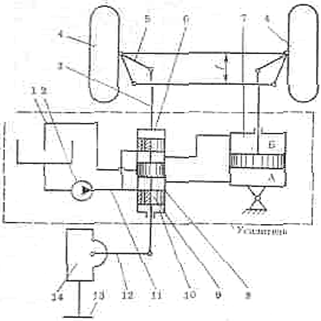

Рисунок 3.15 – Схема рулевого управления с усилителем

При повороте рулевого колеса 13, например, вправо, сошка 12 рулевого механизма 14 повернется по часовой стрелке и сместит золотник 9 распределителя 8 назад по отношению к принятому направлению движения автомобиля. В результате жидкость от насоса 2 подается через распределитель в полость А и силовой цилиндр 7 начинает поворачивать управляемые колеса 4 вправо. Полость Б в это время соединяется также через распределитель со сливной магистралью 1. После прекращения поворота рулевого колеса управляемые колеса вследствие давления рабочей жидкости на поршень цилиндра продолжают поворачиваться вправо. При этом с помощью рычага 5 и тяги 3 корпус распределителя смещается назад и перекрывает поступление жидкости в полость А цилиндра распределителя, в результате чего прекращается поворот управляемых колес. Т.о. управляемые колеса поворачиваются в соответствии с поворотом рулевого колеса (кинематическое слежение). Силовое слежение достигается введением реактивных элементов: камер или плунжеров. На рис. силовое слежение достигнуто с помощью реактивных камер 6 и 10, в которые через калиброванные отверстия поступает жидкость из нагнетательной магистрали и воздействует на правый или левый торец золотника 9 в зависимости от направления поворота. В результате усилие, необходимое для смещения золотника, оказывается зависящим от давления в нагнетательной магистрали 11, которое определяется сопротивлением повороту управляемых колес.

В зависимости от относительного расположения элементов различают 4 схемы компоновки усилителей (рисунок 1.8):

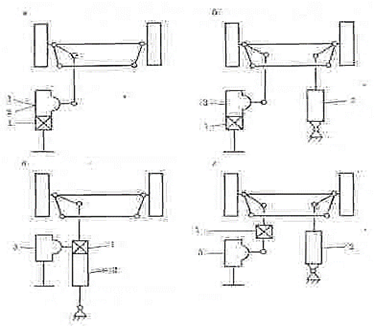

Рисунок 3.16 - Схемы компоновки усилителей

1 – распределитель; 2 – силовой цилиндр; 3 – рулевой механизм

Гидроусилитель состоит из поворотного клапана и лопастного насоса. За счет движения лопастного насоса гидравлическая энергия поступает в рулевой механизм. Насос работает за счет электрического двигателя автомобиля. Он перемещает гидравлическую жидкость.

Величина давления регулируется при помощи встроенного в насос предохранительного клапана. Нетрудно догадаться, что чем больше скорость движения двигателя, тем большее количество жидкости поступает в насосный механизм.

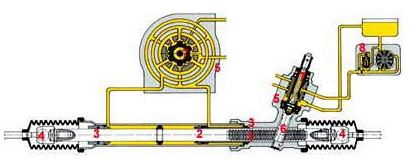

Рисунок 3.17-Реечный рулевой механизм с гидроусилителем

1 — рулевая рейка; 2 — поршень; 3 — сальники; 4 — шарниры рулевых тяг; 5 — распределитель с золотником; 6 — шестерня; 7 — торсион; 8 — роторный гидронасос.

Если рулевые тяги, как здесь, располагаются по бокам рейки, то поршень размещается посередине корпуса. А если тяги крепятся к центральной части рейки, как это сделано на Самарах и Москвиче-2141, то поршень выносят вбок.
