Редактирование свойств объектов

Каждый объект принципиальной схемы имеет набор свойств (Properties), полностью определяющих его характеристики. К этим объектам относятся:

• Hierarchical ports — выводы иерархического компонента;
• Off-page connectors — соединители страниц схемы;
• DRC marks — символы ошибок;
• Bookmarks — закладки;
• Parts — символы компонентов (включая иерархические блоки);
• Nets — цепи;

Pins — выводы компонентов

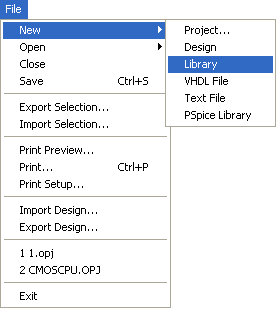

Рис. 2.10. Состав меню команд редактора символов компонентов

Рис. 2.11. Просмотр и редактирование VHDL-файлов

Рис. 2.12. Строка состояний

• Title block - основная надпись листа принципиальной схемы (угловой штамп).

Каждая характеристика компонента (или атрибут по терминологии DesignLab [7]) имеет имя и соответствующее значение. Например, биполярный транзистор с позиционным обозначением Q1 имеет атрибут РСВ Footprint (тип корпуса), принимающий значение ТО206АА, атрибут Implementation Type=PSpice Model (тип математической модели PSpice), атрибут Implementation (имя математической модели), принимающий значение КТ315 и др. (см. рис. 2.13).

Рис. 2.13. Перечень характеристик транзистора Q1

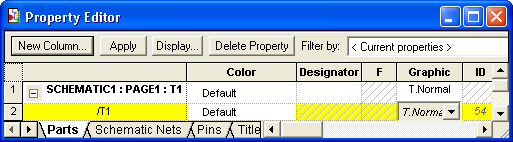

Свойства (атрибуты) одного или нескольких компонентов схемы просматриваются и редактируются с помощью Property Editor, вызываемого по команде Edit>Properties (активизируется также двойным щелчком курсора на изображении символа компонента или из всплывающего меню, открываемого щелчком правой кнопки мыши). Просмотр электронных таблиц свойств объектов проекта разных типов выполняется по командам Edit>Browse>Parts, Nets менеджера проектов (см. рис. 2.14). Перед просмотром электронной таблицы пользователь должен выбрать тип объектов:

• occurrence — объекты, которые могут многократно использоваться в проекте;
• instance — индивидуальные объекты, размещенные в текущем проекте (предпочтительнее).

В электронных таблицах могут редактироваться только свойства объектов типа occurrence, свойства объектов типа instance могут редактироваться только с помощью Property Editor.
