авиационный турбовинтовой /турбовальный двигатель

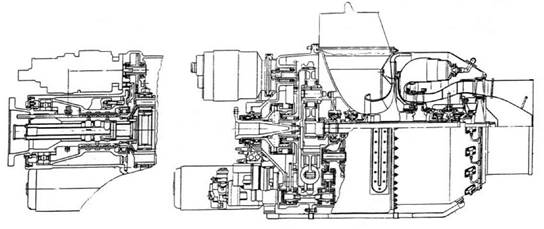

Конструктивная схема ГТД-400 [20] |
Конструктивная схема двигателя ГТД-400, его узлы и детали выбраны с учетом опыта создания двигателей ТВД-10Б, ВСУ-10 и ТВ-0-100. Конструкция двигателя модульная. Оборудован пылезащитным устройством. Система автоматического управления электронно-гидравлическая с гидромеханическим резервом, с функциями контроля и диагностики двигателя.
N = 350 л.с.
(до te = 303 К и Рн = 730 мм.рт.ст.)
^р. = 500 л.с.
Частота вращения вала:
• вертолетный вариант 6000 об./мин.
• самолетный вариант 1100...2000 об./мин.
Се взл. = 0,243 кг/л.с.ч Мдв. = 85 кг
Габаритные размеры 840х420х450 мм Начало разработки относится к 1994 г. Окончание планируется на 2001 г.
АООТ
Опытно-конструкторское бюро моторостроения"
7Д |
