Корабельные газотурбогенераторы

Для обеспечения электроэнергией во- доизмещающих кораблей разработан газотурбогенератор ГТГ-2500, для ко­раблей с динамическими принципами поддержания - ГТГ-100К. Газотурбогенератор ГТГ-100К - авто­номный энергоузел судовой электро­станции. Блокированная конструкция позволяет вырабатывать электроэнер­гию высокого качества. ГТГ-100К разработан в 1986 г. Серий­ное изготовление с 1987 г. ведется на ПО "Зоря".

Конструктивные особенности ГТГ-100К: компрессор центробежный (1 ступень, степень сжатия 5,5), камера сгорания трубчатая, выносная (1 жаровая труба, 1 форсунка, 1 воспламенитель), турби­на осевая (3 ступени, охлаждение воз­душно-конвективное, частота враще­ния 43000 об./мин.), подшипники - 2 радиально-упорных шариковых и 2 упорных скольжения. Система смазки циркуляционная под давлением с на­весным маслоагрегатом. Стартер элект­рический (24 В; 4,6 кВт). Управление дистанционное, автоматическое. Редук­тор соосный, звездного типа, односту­пенчатый, с растроением потока мощ­ности (передаточное отношение 3,58). Генератор трехфазный, синхронный, бесконтактный (частота вращения 12000 об./мин.).

Упруго-демпферные опоры обеспечи­вают долговечность подшипников и низкий уровень вибрации ротора. Мощность на клеммах генератора 100 кВт Напряжение 230/400 В Частота 400 Гц 11 = 11,6%

Об = 1,36 кг/с

Пвыходного вала = 12000 об./мин. Туходящих газов = 773 К Габаритные размеры 1800 х 700 х1170 мм Мдв. = 760 кг

Установленный ресурс до капитально­го ремонта 4000 часов Газотурбогенератор ГТГ-2500 может ра­ботать с паровым котлом-утилизатором. Мощность на клеммах генератора 2500 кВт

Напряжение 400 В Частота 50/60 Гц 11 = 26,0%

Пвыходного вала = 1500, 3000 об./мин. Габаритные размеры 6750 х 1560 х 1900 мм Мдв. = 16100 кг

Установленный ресурс до капитально­го ремонта 20000 часов

Для строительства новых электро­станций и модернизации действую­щих разработана парогазовая уста­новка ПГУ 325 мощностью 325 МВт и КПД 51,5% (см. ПГУ-325 в главе "Ры­бинские моторы").

В ПГУ 325 входят два газотурбинных двигателя ГТД 110 с теплоутилиза­ционными котельными установками, одна паротурбинная установка и три электрогенератора мощностью 110 МВт. Первые образцы парогазовой ус­тановки устанавливаются на Кона­ковской ГРЭС (Россия). Изготовитель ГТД 110 - АО "Рыбин­ские моторы".

БАЗОВЫЙ РЕЖИМ N = 110 МВт

11 = 36% пк = 14,7

Пвыходного вала = 3000 об./мин.

Ог на ввкоде из ГТД = 362 кг/с

Тг на ввкоде из ГТД = 790 К

От = 22510 кг/ч (газ Hu = 11955 ккал/кг)

ПИКОВЫЙ РЕЖИМ N = 120 МВт

11 = 36,6% кк = 15,0

Ог на выкоде из ГТД = 362 кг/с

Тг на выкоде из ГТД = ГТД 820 К

От = 24220 кг/ч (газ Hu = 11955 ккал/кг)

ГТД-110 выполнен по однокаскадной схеме, с двухопорным ротором газо­генератора. Конструктивно ГТД 110 состоит из осевого 15-ступенчатого осевого компрессора, трубчато-коль- цевой противоточной камеры сгора­ния (20 жаровыгх труб), четырехсту­пенчатой осевой турбины. Смазка циркуляционная под давлением. В ус­ловиях эксплуатации возможна заме­на лопаток компрессора и турбины всех ступеней, балансировка ротора, замена и ремонт опорных и упорного подшипников скольжения. Масса двигателя в 1,5...2 раза мень­ше лучших мировых образцов. Транс­портируется единым модулем в сборе на раме в теплозвукоизолированном контейнере.

Незначительный объем монтажный работ требует только установки дви­гателя на фундаментную раму, цент­ровки и подсоединения коммуника­ций.

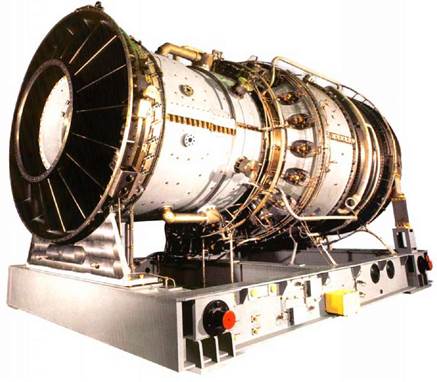

ГТД110 [27]

ГТД 110 газотурбинный двигатель для электростанций

Капитальный ремонт производится на заводе изготовителе.

Топливо - природный газ Р = 2,5 МПа, аварийное - жидкое топливо по ГОСТ 305-82

Содержание оксидов азота (при 15% кислорода) - не более 50 мг/м³ Ресурс ГТД в базовом режиме 100000 часов

Ресурс горячей части - не менее

25000 часов

Ьдв. = 5700 мм

Ьдв. = 3700 мм

Ьдв. = 4000 мм

Эмакс. = 3500 мм

"МАШПРОЕКТ"

Мдв. = 50000 кг

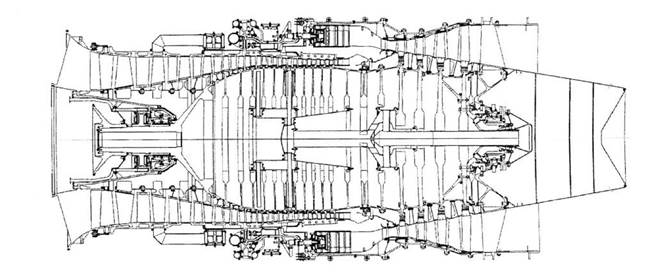

Конструктивная схема ГТД 110 [37]

НПП "МАШПРОЕКТ"
