В большинстве практических случаев, когда на нелинейный элемент радиоэлектронной цепи воздействует сигнал значительной амплитуды, реальную ВАХ нелинейного элемента можно аппроксимировать кусочно-линейной линией, состоящей из нескольких отрезков прямых с различными углами наклона к оси абсцисс. Данная аппроксимация связана непосредственно с двумя важными параметрами нелинейного элемента – напряжением начала характеристики
и её крутизной
(рис.2).

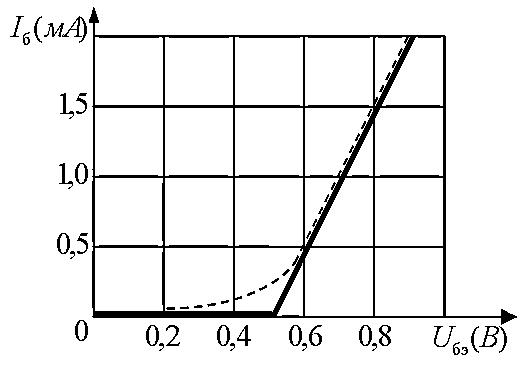

Рис.2. Кусочно-линейная аппроксимация входной
характеристики транзистора
В общем случае дифференциальная крутизна характеристики в рабочей точке определяется отношением приращения тока к приращению напряжения, и при малых их значениях имеем
.................................... (4)
(Крутизна вольт-амперной характеристики
измеряется в
).
Уравнение отрезка прямой при кусочно-линейной аппроксимации характеристики записывается в виде
....................... (5)
Во многих радиотехнических устройствах характеристику нелинейного элемента, к которому подводится сигнал большой амплитуды, удаётся с приемлемой точностью аппроксимировать всего двумя отрезками прямых линий.
Пример 1. Экспериментально снятая входная характеристика
транзистора КТ601А представлена на рис.2 штриховой линией. Выполнить кусочно-линейную аппроксимацию данной характеристики в окрестности рабочей точки
Решение. В соответствии с заданной ВАХ транзистора находим, что величина тока базы в рабочей точке
. Крутизну характеристики в рабочей точке вычислим приближённо по формуле (4). Задав линейное приращение напряжения
, находим приращение тока базы:
.
