А – способом поворота, б – способом скольжения; 1 – монтажный кран; 2 – точка строповки колонны; 3 – колонна ; 4 – точка установки колонны; 5 - фундамент

Среди принудительных способов монтажа (рис. 8.10) наиболее известны монтаж поворотом вокруг подвижного или неподвижного шарнира, монтаж надвижкой, монтаж подращиванием.

Монтаж монтируемой конструкции подращиванием по вертикали осуществляется путем последовательной пристыковки монтажных элементов к нижним плоскостям ранее смонтированных конструкций. Для подращивания используют различного рода домкраты, а также инвентарные направляющие или обходятся вовсе без них.

Подращивать можно и перемещая конструкции по вертикальным направляющим, являющимся несущими элементами строящегося здания или сооружения. Наиболее известен опыт монтажа способом подъема этажей (перекрытий). Он заключается в следующем: в первую очередь устанавливают направляющие колонны, затем на уровне земли собирают или выполняют из монолитного железобетона крышу здания, которую с помощью домкратов по направляющим колоннам поднимают до требуемой отметки и там закрепляют. Затем на уровне земли собирают верхний этаж, домкратами понимают до требуемой отметки и закрепляют и т.д.

Основные преимущества способа: в районах со слаборазвитой базой стрйиндустрии можно организовать строительство жилья без применения башенных кранов; здание можно возводить в стесненных условиях строительной площадки; применим в сейсмических зонах, при сложных инженерно-геологических условиях площадки.

Таким же образом осуществляют увеличение высоты башни башенных кранов.

Монтаж способом надвижки предусматривает перемещение по горизонтальным направляющим блоков конструкций. Для надвижки используют полиспасты, лебедки и другие монтажные средства. Примером монтажа этим методом могут служить надвижки на заранее подготовленные фундаменты домн, блоков покрытий, передвижка домов. Но это примеры уникальные. Обычным, широко используемым способом монтажа является способ монтажа надвижкой пролетных строений мостов и путепроводов на их опоры.

И, наконец, монтаж способом поворота конструкций в вертикальной плоскости вокруг неподвижного или подвижного шарнира, который ведут с помощью различного рода шевров, порталов, мачт с полиспастами и лебедками. Этот способ применяют при монтаже обелисков, опор ЛЭП, технологических аппаратов и других конструкций, имеющих высоту не более 100 м и устанавливаемых обособленно.

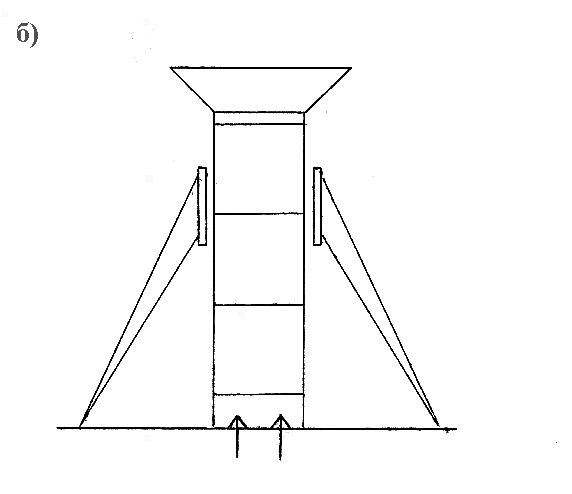

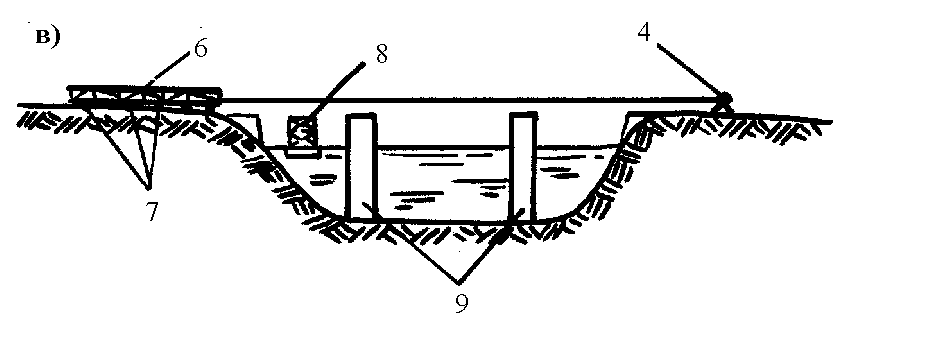

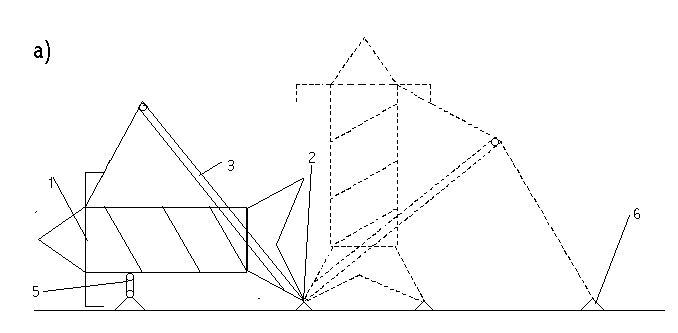

Рис. 8.10. Принудительные способы монтажа:

а – монтаж опоры ЛЭП способом поворота вокруг горизонтального шарнира; б – монтаж подращиванием; в – монтаж надвижкой. 1 –опора ЛЭП, 2 – шарнир, 3 – «падающая стрела», 4 – лебедка, 5 – тормозной полиспаст; 6 – монтируемая конструкция,

7 – катки, 8 – плавучая опора, 9 – стационарные опоры
