Стабилизатор последовательного типа, у которого в качестве регулирующего и усилительного элементов используется один транзистор (рисунок 6), по существу представляет собой эмиттерный повторитель.

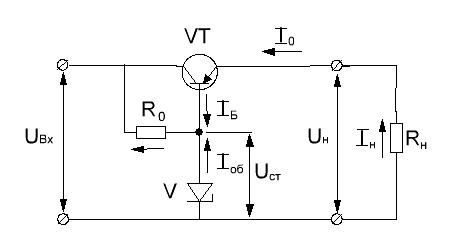

Рисунок 6 – Принципиальная схема стабилизатора последовательного типа
Потенциал базы эмиттерного повторителя задается параметрическим стабилизатором. Выходное напряжение представляет собой разность между опорным напряжением
и напряжением
(4)
Стабилизация напряжения осуществляется следующим образом. При возрастании
уменьшается напряжение между эмиттером и базой транзистора
при
, что вызывает рост сопротивления транзистора и увеличение падения напряжения на нем, а выходное напряжение при этом почти не меняется.
