Конструкция стартерной аккумуляторной батареи

Источники электрического тока на тракторах и автомобилях.

Назначение аккумуляторной батареи и типы аккумуляторных батарей.

Основная функция аккумуляторной батареи — надежный пуск двигателя. Другая функция — энергетический буфер при работающем двигателе. Ведь наряду с традиционными видами потребителей, появилось множество дополнительных сервисных устройств, улучшающих комфорт водителя и безопасность движения. Авто аккумулятор компенсирует дефицит энергии при движении по городскому циклу с частыми и длительными остановками, когда генератор не всегда может обеспечить отдачу мощности, необходимую для полного обеспечения всех включенных потребителей. Третья рабочая функция — энергоснабжение при выключенном двигателе. Однако длительное использование электроприборов во время стоянки с неработающим двигателем (или двигателем, работающем на холостом ходу), приводит к глубокому разряду аккумулятора и резкому снижению ее стартерных характеристик.

Аккумуляторная батерея предназначена еще и для аварийного электропитания. При отказе генератора, выпрямителя, регулятора напряжения или при обрыве ремня генератора она должна обеспечить работу всех потребителей, необходимых для безопасного движения до ближайшей СТО.

В легковых автомобилях применяют Свинцово-кислотные стартерные аккумуляторныебатареи.

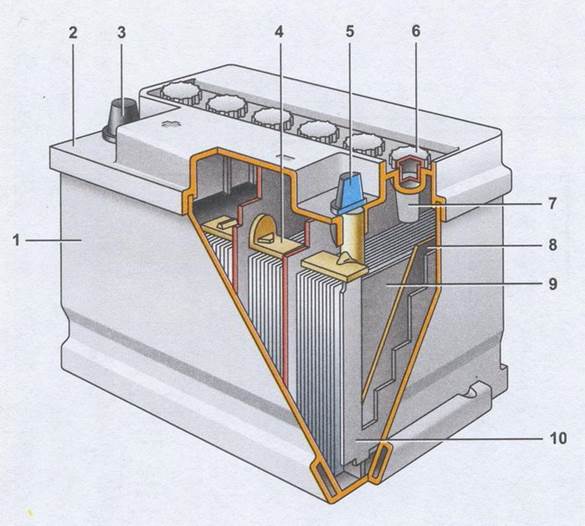

Конструкция стартерной аккумуляторной батареи.

Он состоит из трёх, шести и двенадцати отдельных аккумуляторов, соединенных между собой последовательно.

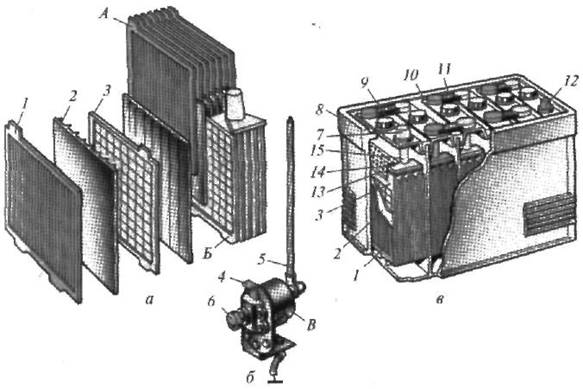

Аккумуляторная батарея: а — блок пластин; б — детали узла выключателя «массы»; в — общий вид; 1 — отрицательно заряженная пластина; 2 — сепаратор; 3 — положительно заряженная пластина; 4 — малый шток; 5 — провод, соединяющий выключатель «массы» с выводом 12, 6 — большой шток; 7— положительный вывод; 8— бак; 9— пробка наливного отверстия; 10— крышка; 11 — перемычка; 12 — отрицательный вывод; 13 — предохранительная решетка; 14 — баретка; 15 — штырь; А — полублок отрицательных пластин; 5 — полублок положительных пластин; В — выключатель «массы»
