Ход работы. Тема: Построение трехмерной модели зубчатого колеса одноступенчатого цилиндрического редуктора


Лабораторная работа №16

Тема: Построение трехмерной модели зубчатого колеса одноступенчатого цилиндрического редуктора

Ход работы

1. Создайте новый документ КОМПАС-Деталь, сохраните его под именем Колесо зубчатое.m3d в директорию, отведенную для файлов редуктора. Выделите в дереве построения плоскость XY и нажмите кнопку Эскиз. Постройте в эскизе контур половины сечения зубчатого колеса. Можете вычерчивать его, как было описано в гл. 2 (главное, чтобы оно имело точные размеры), но значительно проще скопировать этот контур из чертежа редуктора (с верхнего вида). Не забывайте, что контур эскиза не должен содержать разрывов или пересекать сам себя. Кроме того, в эскизе обязательно должна быть одна ось – горизонтальный отрезок, выполненный стилем Осевая и проходящий через точку начала координат эскиза (рис. 3.53).

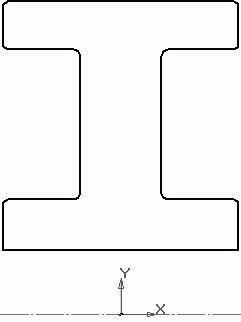

Рис. 3.53.Эскиз базовой операции вращения колеса

Обратите внимание, все фаски и скругления, которые должны быть на колесе, нарисованы уже в эскизе на углах контура. Тем самым вы избегаете необходимости создавать эти трехмерные элементы с помощью отдельных операций в модели.
