Примечание. Модель редуктора не параметризируется, чтобы не усложнять пример, поэтому параметризацию эскизов на время построения можно отключить

Модель редуктора не параметризируется, чтобы не усложнять пример, поэтому параметризацию эскизов на время построения можно отключить.

2. Выделите эскиз и нажмите кнопку Операция вращения на панели инструментов Редактирование детали. На вкладке Тонкая стенка панели свойств из раскрывающегося списка Тип построения тонкой стенки выберите значение Нет. Остальные настройки не изменяйте и нажмите кнопку Создать объект. В результате вы должны получить заготовку зубчатого колеса (рис. 3.54).

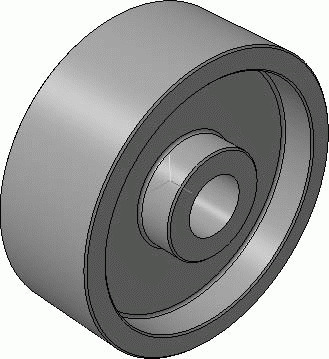

Рис. 3.54. Заготовка зубчатого колеса

3. Выделите всю деталь (самый верхний элемент дерева построения) и выполните команду Свойства детали контекстного меню. Назначьте детали какой-либо другой цвет, более напоминающий сталь, и установите следующие значения оптических свойств:

· Общий цвет – 25 %;

· Диффузия – 50 %;

· Зеркальность – 60 %;

· Блеск – 40 %;

· Излучение – 85 %.

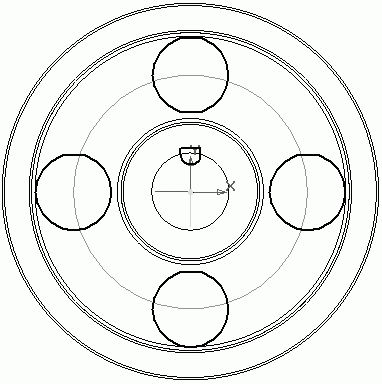

4. Теперь приступим к созданию отверстий в диске колеса и шпоночного паза в ступице. Выделите в дереве построения плоскость ZY и запустите процесс построения эскиза. В этом эскизе разместите четыре отверстия диаметром 83, 7 мм. Центры отверстий должны лежать на окружности диаметром 258 мм (см. рис. 2.143). Профиль выреза шпоночного паза можно просто скопировать с деталировочного чертежа зубчатого колеса и немного дорисовать (рис. 3.55).
