Содержание отчета. Тестирование абонентских линий и абонентских комплектов на соответствие нормативным требованиям

Лабораторная работа №2

Тестирование абонентских линий и абонентских комплектов на соответствие нормативным требованиям.

1. Цель работы:

1.1. Получить навыки по тестированию аналоговых абонентских линий и

абонентских комплектов.

1.2. Получить навыки по тестированию цифровы х абонентских линий и

абонентских комплектов.

1.3. Получить навыки пользования основными командами тестирования.

2. Литература:

2.1 Руководство по эксплуатации станции ALCATEL 1000 S12

редакция 1.1 1999г.

2.2. ПРАВИЛА применения оконечного оборудования, подключаемого к

двухпроводному аналоговому стыку телефонной сети связи общего

пользования. (Правила утверждены приказом Министерства информационных

технологий и связи Российской Федерации от «29» августа 2005 г. № 102)

2.3 Руководящий документ «Правила технической эксплуатации цифровых

телефонных станций на местных телефонных сетях» РД 45.293-2002.

2.4 Технические условия №ТУ6651-244-04604025-2000

«Городская АТС ALCATEL 1000 S12 с функциями ОКС№7 и ЦСИС»

(Версия ПО 7.1)

3. Подготовка к работе:

3.1. Прочитать теоретическую часть в приложении 1.

4. Перечень основного оборудования:

4.1. Персональный компьютер, подключенный к АТС.

4.2. Учебная станция S12.

Аналоговые и цифровые телефонные аппараты и адаптеры.

5. Задани я:

5.1. По заданному варианту, протестировать аналоговую абонентскую

линию.

5.2. По заданному варианту, протестировать аналоговый абонентский

комплект.

5.3. По заданному варианту, протестировать цифровую абонентскую

линию.

5.4. По заданному варианту, протестировать цифровой абонентский

комплект.

6. Порядок выполнения работы:

В соответствии с видео уроком и примером выполнения задания из

Приложения 2(скриншоты).

Содержание отчета.

7.1. Наименование работы.

7.2. Цель работы.

7.3. Выполненные задания.

7.4. Ответы на контрольные вопросы.

8. Контрольные вопросы.

6. ПРИМЕР ВЫПОЛНЕНИЯ ЗАДАНИЯ.

В учебной АТС типа S-12 используются абонентские комплекты 2х видов:

- аналоговый абонентский комплект;

- цифровой абонентский комплект.

Соответственно в станции используются абонентские платы 2 типов:

- ALCN – плата с 16-тью аналоговыми абонентскими комплектами;

- ISTB - плата с 8-мью цифровыми абонентскими комплектами.

В учебной станции используется два типа абонентских модулей ASM и MSM. В ASM используются только платы ALCN. В MSM используются

как платы ALCN, так и платы ISTB.

Аналоговые абонентские модули ASM имеют, в станции, следующие сетевые адреса –H’0030, H’0031, H’0032 и H’0033.

Смешанные абонентские модули MSM имеют, в станции, следующие сетевые адреса –H’0000 и H’0001.

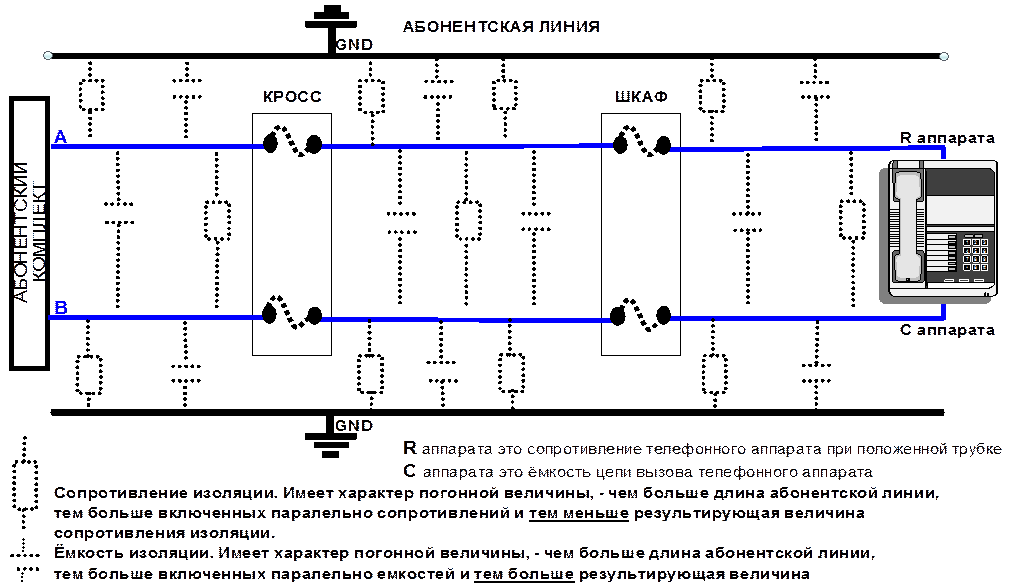

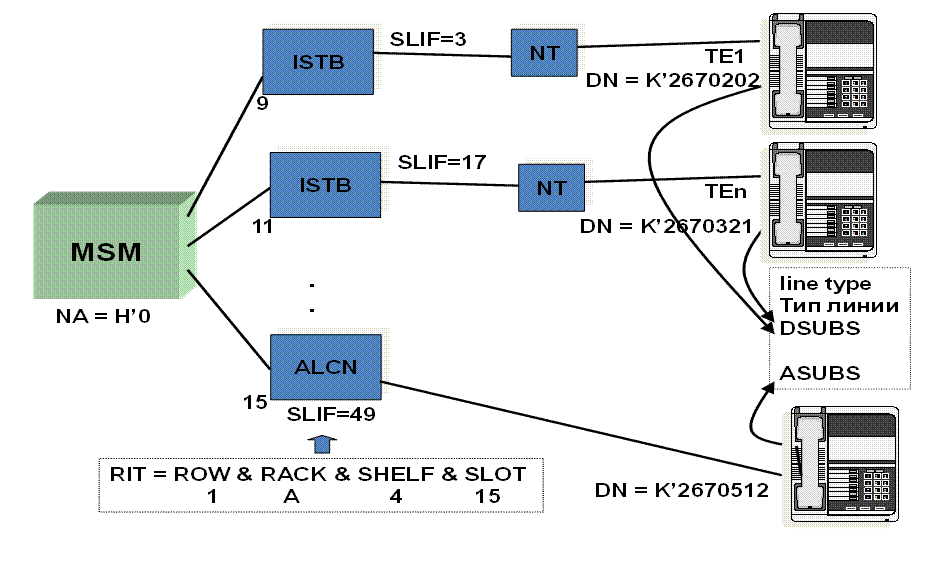

На ниже представленном рисунке показана схема подключения аналоговых и

цифровых абонентов в смешанном модуле с сетевым адресом NA=H’0000.

DSUBS –Digital Subscriber(ISDN) - цифровой абонент. ASUBS –Analog Subscriber - аналоговый абонент.
