Создание новой диаграммы последовательности

Для создания новой диаграммы последовательности необходимо щелкнуть правой кнопкой мыши на представлении Вариантов Использования браузера (Use Case View) или Логическом представлении (Logical View). В открывшемся меню выбрать пункт New > Sequence Diagram (Создать > Диаграмма последовательности) (рис. 1). Далее ввести название диаграммы, после чего дважды щелкнуть по ней в браузере, чтобы открыть ее.

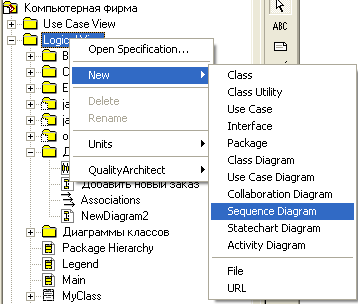

Рисунок 1. Создание диаграммы последовательности
