Установка и ход работы

Соберите установку как показано на рис. 1. Включите воздуходувку, отрегулируйте вращающийся подшипник горизонтально при помощи регулировочной лапки на треножнике. Расположите расщепляющее устройство так, чтобы оно соприкасалось со вставленным маркером сектора во включенном режиме.

Закрепите прецизионный шкив так, чтобы нить проходила горизонтально над вращающейся плоскостью и находилась на одном уровне со шкивом.

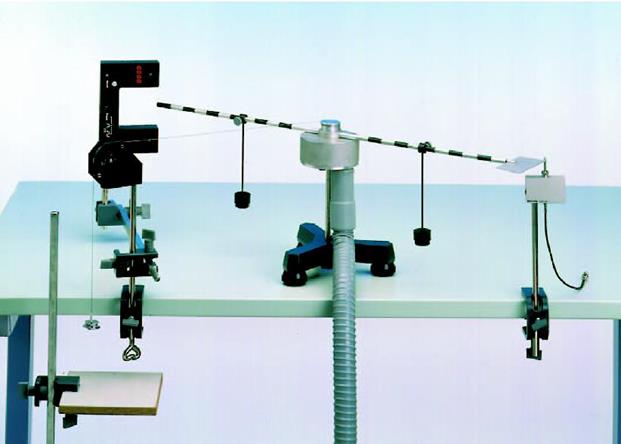

Рис. 1: Экспериментальная установка для изучения момента инерции тел

При использовании стержня расположите световой барьер таким образом, чтобы конец стержня, лежащий напротив вращательной панели, расположенной перпендикулярно световому пучку, можно было закрепить в держателе.

При использовании вращательной панели перед началом эксперимента закрепите панель болтом держателя, пропустив его через отверстие у края. Расположите световой барьер так, чтобы экран, соединенный с вращательной панелью, пересекал луч.

При размыкании держателя луч светового барьера пересекается.

Проведите измерения в следующей последовательности:

1. Измерение угловой скорости :

- Установите переключатель светового барьера в положение и нажмите кнопку сброса («Reset»).

- Разомкните держатель.

Вначале световой барьер измерит начальное время затемнения, не имеющее особого значения.

- При движении установки нажмите кнопку сброса («Reset») после того, как скорость экрана достигла своего конечного значения, но перед тем, как он пересек световой барьер. Измерьте время, для измерения угловой скорости используйте параметр ( - угол заслонки вращательного диска)

2. Измерение углового ускорения :

- Повторите эксперимент при тех же условиях, необходимых для измерений угловой скорости. Установите переключатель светового барьера в положение и нажмите кнопку сброса («Reset»).
