На этом этапе выбирается один из двух вариантов отображения – по строкам или по столбцам, наиболее наглядно отображающий данные из таблицы. Для этого используется:
Вкладка Конструктор – команда Строка/Столбец (См. Рис. 6),
выполняющая взаимную замену данных по осям X и Y:

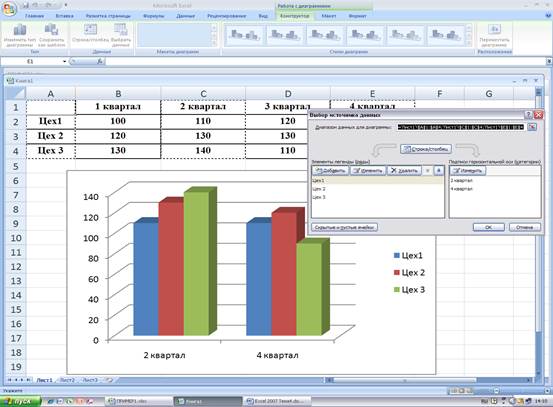

Рис. 6. Результат выполнения команды Строка/Столбец
и диалоговое окно Выбор источника данных
Внимание! Выполнение этой команды принципиально меняет вид и смысл диаграммы.
Кроме того, находящаяся здесь же (во Вкладке Конструктор) кнопка Выбрать данные вызываетсоответствующее диалоговое окно Выбор источника данных, содержащее ряд инструментов:
· Список Элементы легенды (Ряды) с кнопками Добавить, Изменить и Удалить в обоих вариантах (т. е. Ряды в строках и Ряды в столбцах) позволяет достраивать диаграмму по потребностям пользователя.
· Поле Подписи горизонтальной оси (Категории) служит для присвоения имени элементам диаграммы. Присвоенное имя впоследствии отражается в Легендедиаграммы.
|
|
|
Внимание! Если бы в таблице были выделены только числовые данные, без текстовых (Цех, квартал) то здесь бы присутствовали служебные имена Ряд 1, Ряд 2 и т.д. Именно здесь имеется возможность замены служебных имен на реальные, или переименования этих имен.
· Поле Диапазон данных для диаграммы показывает диапазон, по которому строится элемент диаграммы.
